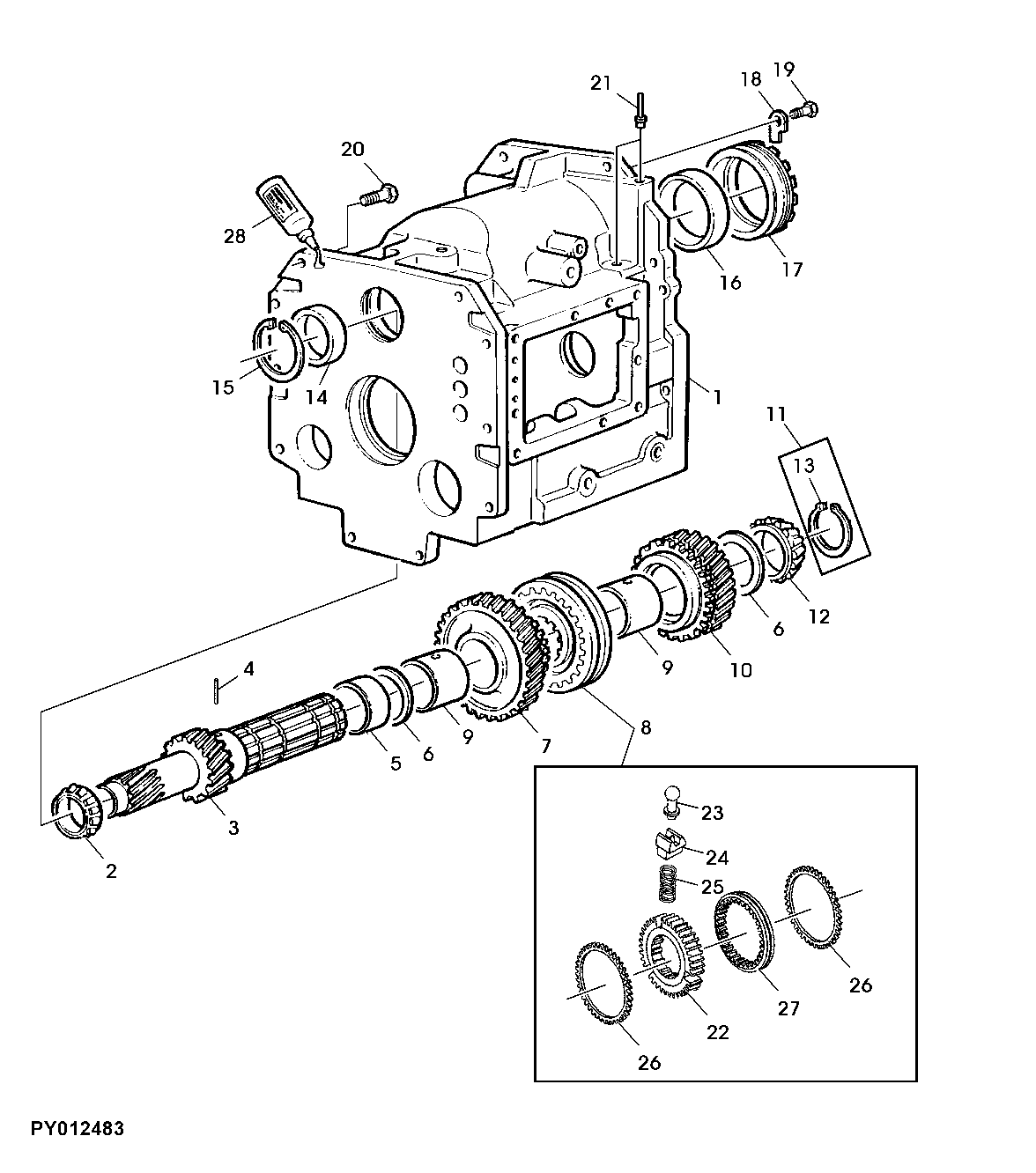

Range Transmission Housing / Drive Shaft

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	RE242257	1	Housing	MARKED R241982
2	JD7395	1	Bearing Cone	-
3	R286942	1	Shaft	Z= 24/14 (2, 4 KMH), ORDER R312434
3	R312434	1	Shaft	-
4	RE34603	2	Spring Pin	-
5	R202391	1	Spacer	-
6	R202386	2	Thrust Washer	-
7	R120940	1	Gear	Z= 36, D RANGE
8	RE286934	1	Synchronizer	-
9	R289928	2	Sleeve	-
10	R120941	1	Gear	Z= 25, C RANGE
11	RE55288	1	Ring Kit	-
12	R120499	1	Bearing Cone	-
13	R100504	1	Snap Ring	TK= 3.16MM (0.124")
13	R100505	1	Snap Ring	TK= 3.24MM (0.128")
13	R100502	1	Snap Ring	TK= 3.01MM (0.119")
13	R100501	1	Snap Ring	TK= 2.93MM (0.115")
13	R100503	1	Snap Ring	TK= 3.08MM (0.121")
14	JD7418	1	Bearing Cup	-
15	R109909	1	Snap Ring	-
16	JD8206	1	Bearing Cup	-
17	R108888	1	Bearing Housing W/O Bearing	-
18	R110196	1	Retainer	-
19	R88246	1	Cap Screw	-
20	19M7387	1	Cap Screw	M12 X 40
21	AT107510	2	Plug	OD= 8MM
22	R110484	1	Hub	NSEP (ORD RE286934)
23	R113617	3	Pin	-
24	R110485	3	Poppet	-
25	R110487	3	Compression Spring	-
26	R113616	2	Ring	-
27	-	1	Part 32	NSEP (ORD RE286934)
28	L64500	1	Sealant	LOCTITE 574 (50 CCM)

Range Transmission Housing / Drive Shaft

Нет текстового описания
