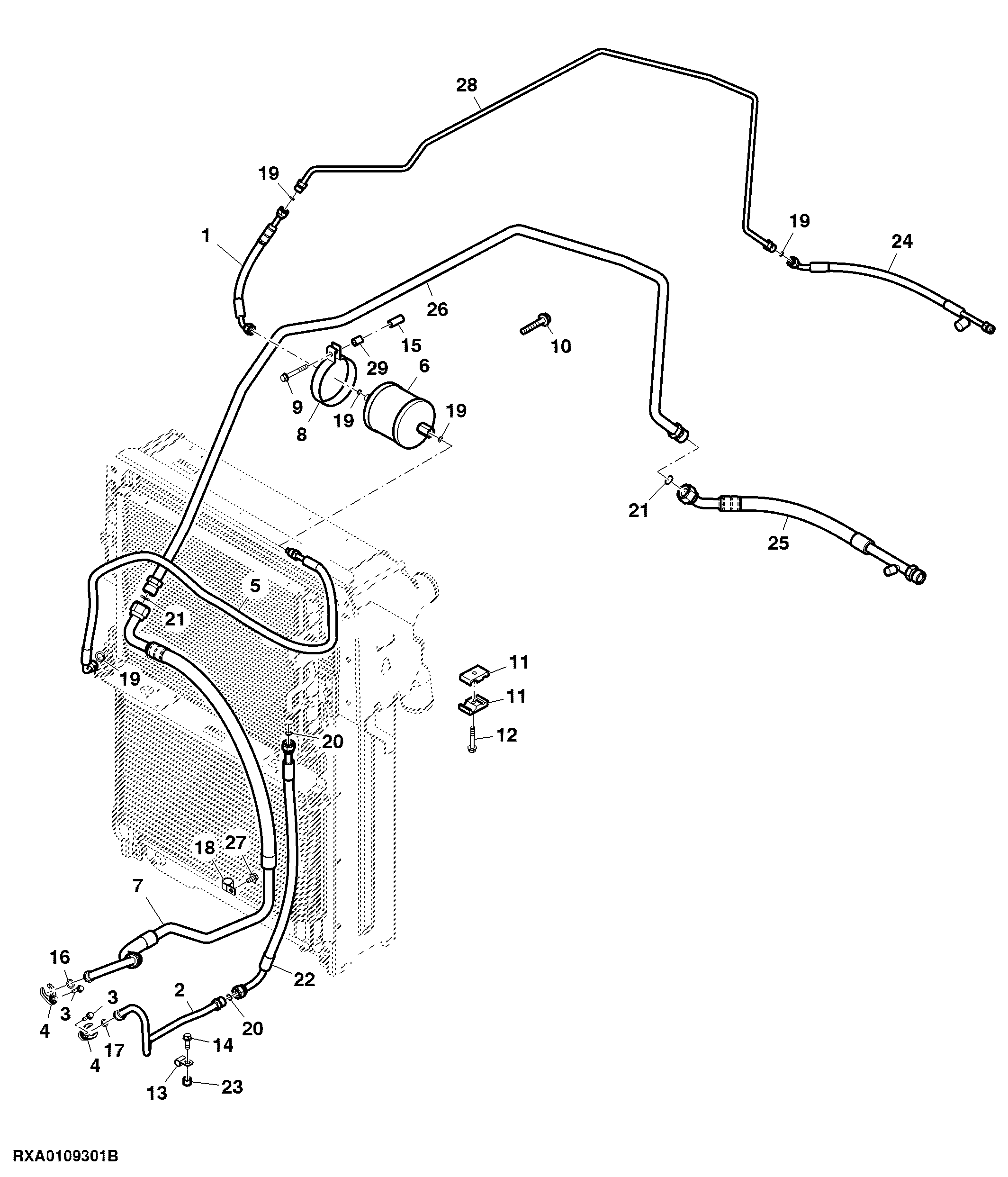

HVAC Lines, 9.0 L Engine, Group 47 / 48

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	RE304488	1	Hose	Receiver Line
2	RE317341	1	Line	Condenser to Compressor
3	19M7863	2	Screw	M6 X 25
4	R295484	2	Clamp	-
5	RE305491	1	Hose	Condenser To Drier
6	RE576834	1	Receiver-Dryer	SUB FOR RE291794
7	RE305112	1	Line	AC Line To Compressor
8	99M7102	1	Clamp	-
9	19M7801	1	Screw	M8 X 60
10	19M7868	1	Screw	M8 X 30
11	H111730	2	Clamp	-
12	19M7800	1	Screw	M8 X 50
13	H75541	1	Clamp	-
14	19M7867	1	Screw	M8 X 25
15	28H3424	1	Bushing	0.364" X 0.540" X 1-1/4"
16	51M7090	1	O-Ring	13.400 X 2.400 mm
17	51M7089	1	O-Ring	10.800 X 2.400 mm
18	AH78237	1	Clamp	-
19	R183409	5	O-Ring	-
20	R183410	2	O-Ring	-
21	R183412	2	O-Ring	-
22	RE317342	1	Refrigerant Hose	Condenser to Compressor
23	R205400	1	Spacer	-
24	RE321761	1	Refrigerant Hose	A/C to Cab
25	RE321762	1	Refrigerant Hose	A/C from Cab
26	RE305489	1	Line	Cab To Compressor
27	19M7865	1	Screw	M8 X 16
28	RE305488	1	Line	Drier to Cab
29	R54701	1	Spacer	-

HVAC Lines, 9.0 L Engine, Group 47 / 48

Нет текстового описания
