Hydraulic Quick-Connect Coupler, Power-Beyond

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	38H5129	1	Elbow Fitting	-
2	RE584722	1	Breakaway Coupler	INCLUDES R218933; SUB FOR RE222718; ORDER TA19922
2	TA19922	1	Breakaway Coupler	-
3	T78707	1	Nut	-
4	51M7043	1	O-Ring	15.300 X 2.200 mm
5	RE569946	3	Adapter Fitting	-
6	R218933	1	Cover	-
6	RE590892	1	Quick Coupler Kit	Service Only
7	R285855	1	Orifice	-
8	R546090	1	Bracket	-
9	19M7785	2	Screw	M10 X 25
10	RE565668	1	Adapter Fitting	-
11	64M1022	1	Drain Plug	-
12	51M7047	6	O-Ring	23.600 X 2.900 mm
13	RE289572	1	Hyd. Quick-Connect Coupler	ORDER AL170665; ALSO ORDER RE337250 AND L172647
14	RE345116	2	Hyd. Quick-Connect Coupler	-
15	RE561212	1	Tee Fitting	-
16	T77932	1	O-Ring	-
17	T77858	2	O-Ring	-
18	RE570340	1	Oil Line	-
19	L171561	2	Dust Shield	-
20	R558812	1	Dust Shield	SUB FOR APPL L172646
21	AH83821	1	Cap	SUB FOR R552252; USE WITH RE289572
22	RE322903	1	Hyd. Quick-Connect Coupler	-
23	AL170665	1	Hydr. Quick Coupler Socket	-
24	RE337250	1	Adapter Fitting	USE WITH AL170665
25	L172647	1	Dust Shield	USE WITH AL170665

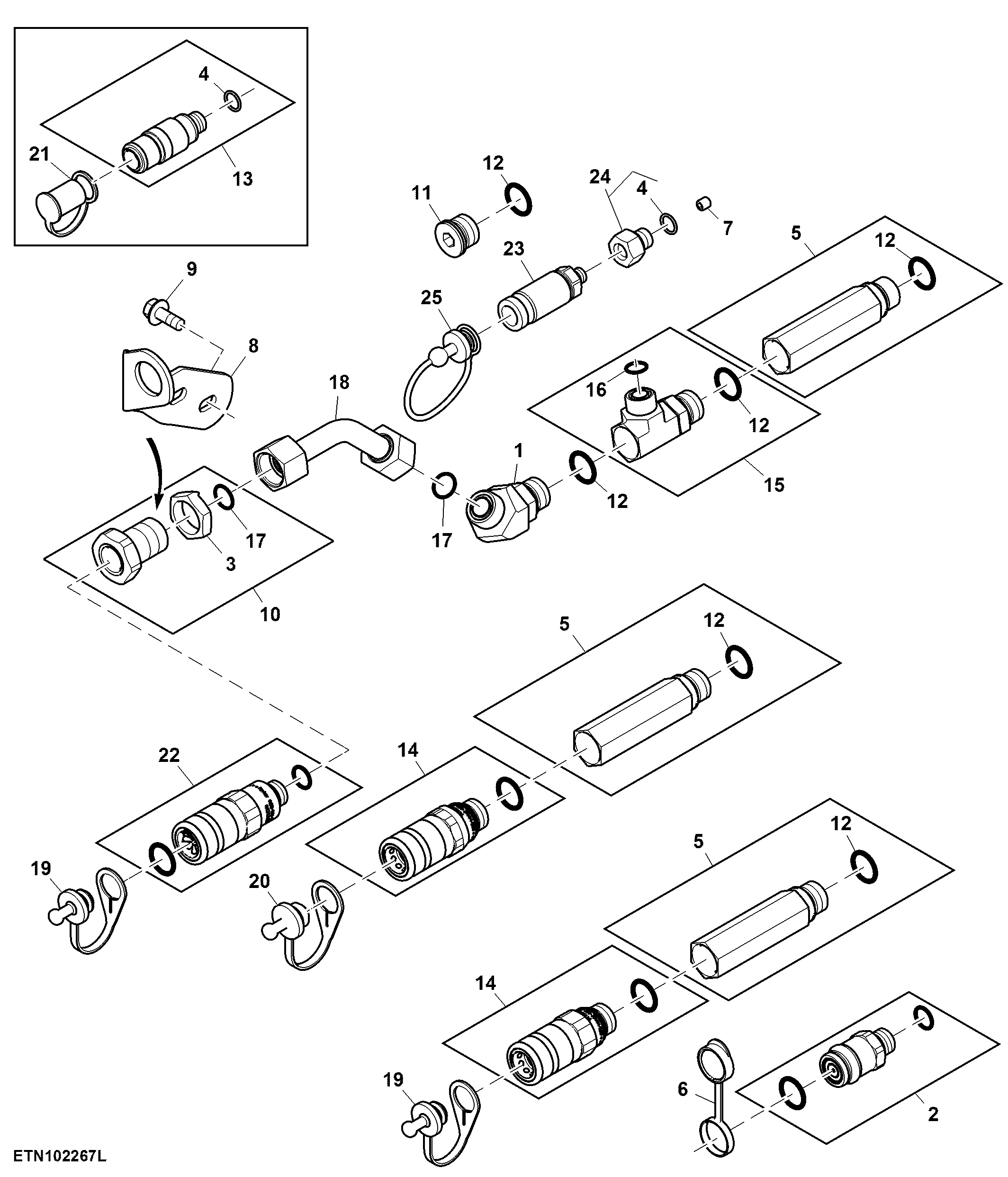

Hydraulic Quick-Connect Coupler, Power-Beyond

Нет текстового описания
