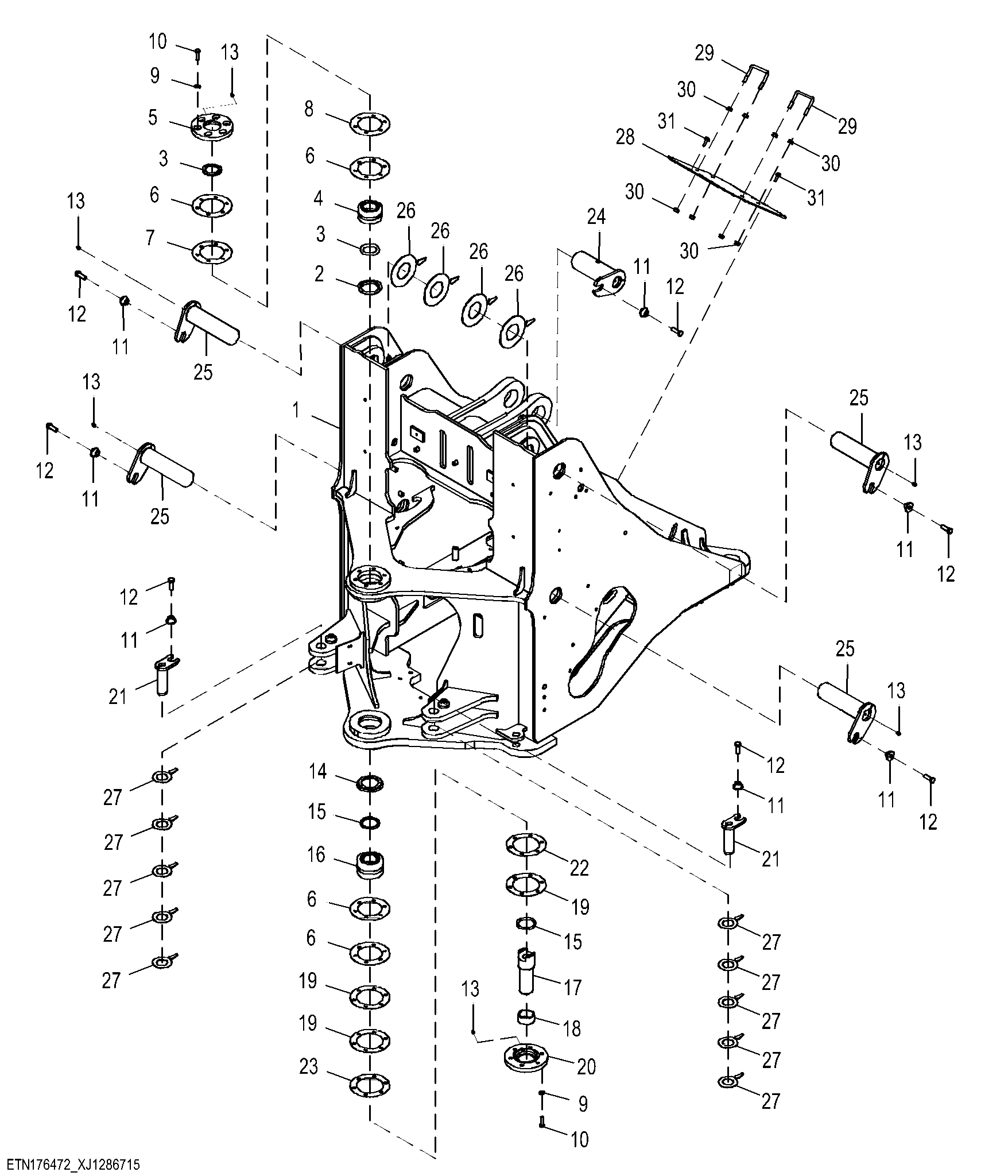

Loader Frame, High Lift Z-Bar ( - 15417)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT478193	1	Frame	Convenience Assembly
2	T157030	1	Spacer	-
3	T157029	2	Seal	-
4	AT203483	1	Bearing	-
5	T200888	1	Cover	-
6	T130057	4	Shim	TK= 0.508 mm
7	T130058	1	Shim	TK= 0.254 mm
8	T130059	1	Shim	TK= 0.127 mm
9	24M7240	12	Washer	13 X 25 X 3 mm
10	19M7496	12	Cap Screw	M12 X 45
11	T176064	7	Bushing	-
12	19M7489	7	Cap Screw	M16 X 45
13	JD7759	6	Lubrication Fitting	-
14	T157027	1	Spacer	-
15	T60752	2	Seal	-
16	AT208123	1	Bearing	-
17	T182444	1	Pin Fastener	-
18	T182265	1	Bushing	-
19	T140379	3	Shim	TK= 0.508 mm
20	T200889	1	Cover	-
21	AT345966	2	Pin	-
22	T140380	1	Shim	TK= 0.254 mm
23	T140381	1	Shim	TK= 0.127 mm
24	AT476148	1	Pin	-
25	AT318925	4	Pin	Boom Pivot
26	T226526	4	Shim	TK= 3.175 mm
27	T444875	5	Shim	TK= 1.50 mm, SUB FOR T223740
28	T405420	1	Cover	-
29	N318853	2	U-Bolt	-
30	14M7299	8	Flange Nut	M12
31	19M7786	4	Screw	M10 X 30
