Открытый узел

Fuel System, Standard ( - 708478)

Fuel System, Standard ( - 708478)

Fuel System, Standard ( - 708478)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

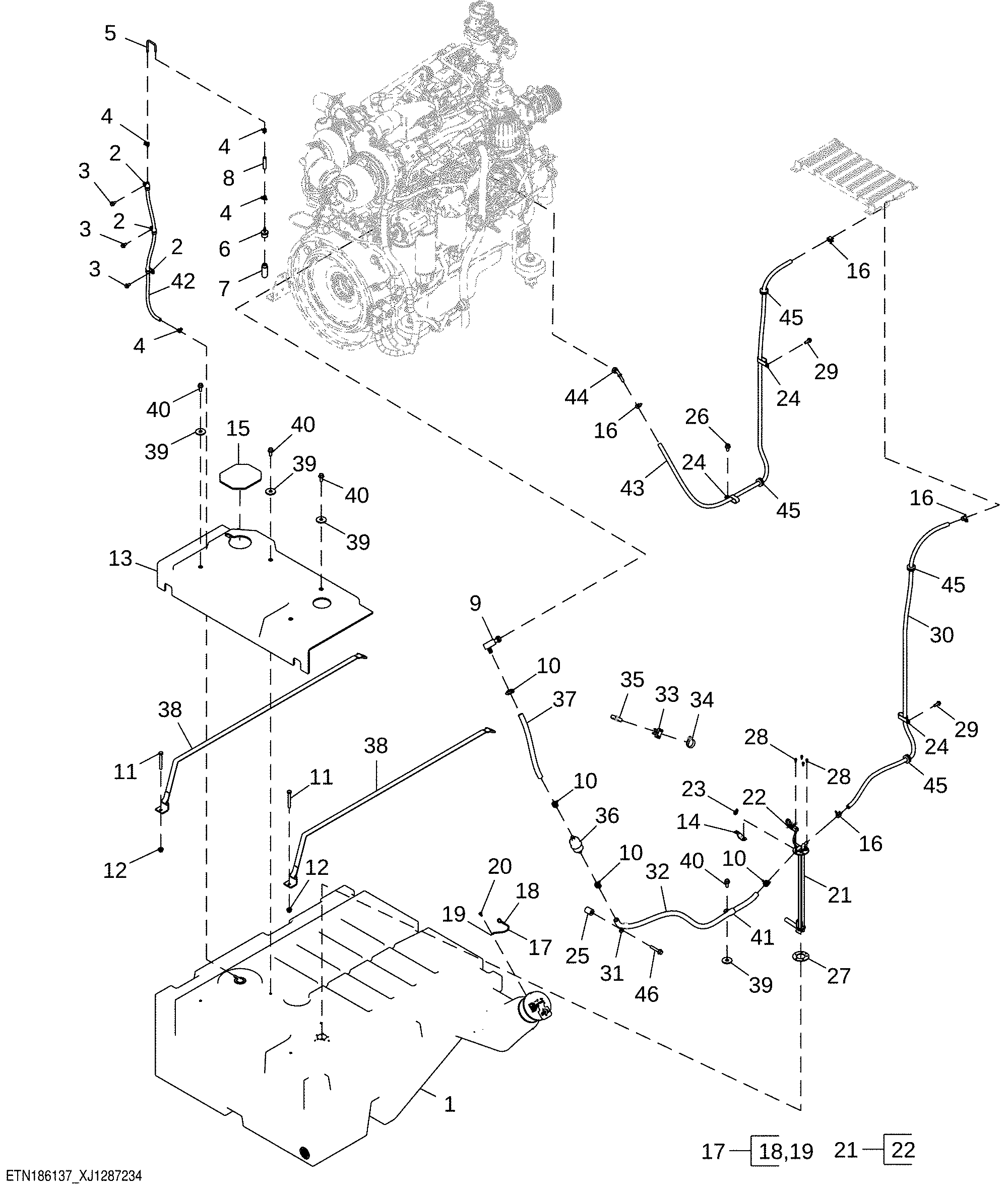

Fuel System, Standard ( - 708478)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT490557	1	Fuel Tank	Components on Separate Page
2	T75276	3	Clamp	-
3	19M7865	3	Screw	M8 X 16
4	T242677	4	Hose Clamp	-
5	T288285	1	Tube	Breather Air
6	H217849	1	Fitting	-
7	H216169	1	Breather	Fuel Tank
8	-	1	Part 8	MAKE FROM TY22551, CTL 57 mm
9	T460290	1	Adapter Fitting	SUB FOR T315177
10	R184863	4	Hose Clamp	-
11	19M9042	2	Cap Screw	M10 X 80
12	14M7518	2	Flange Nut	M10
13	T309149	1	Cover	-
14	57M8736	1	Elec. Connector Accessory	-
15	T316425	1	Cover	Fuel Tank
16	R320593	4	Hose Clamp	-
17	AT459733	1	Wire	INCLUDES 57M7563 AND 57M11182
18	57M7563	1	Elec. Connector Terminal	-
19	57M11182	1	Elec. Connector Terminal	-
20	19M7861	1	Screw	M6 X 10
21	AT484127	1	Fuel Sender	INCLUDES 57M8023
22	57M8023	1	Elec. Connector Housing	-
23	R44302	1	Tie Band	-
24	R56171	3	Clip	-
25	T290643	1	Spacer	-
26	19M7784	1	Screw	M10 X 20
27	T380318	1	Gasket	Fuel Sender
28	19M9397	5	Screw	M5 X 10
29	19M7867	2	Screw	M8 X 25
30	-	1	Part 30	MAKE FROM T315545, CTL 1800 mm
31	T74416	1	Clamp	-
32	-	1	Part 32	MAKE FROM T315545, CTL 1010 mm
33	AN209168	1	Swivel	-
34	H224073	1	Tie Band	-
35	H224073	1	Tie Band	-
36	AT489745	1	Filter Element	-
37	-	1	Part 37	MAKE FROM T315544, CTL 300 mm
38	AT371110	2	Strap	-
39	24M7102	4	Washer	13.500 X 44 X 4 mm
40	19M7785	4	Screw	M10 X 25
41	T70659	1	Clamp	-
42	-	1	Part 42	MAKE FROM TY22551, CTL 740 mm
43	-	1	Part 43	MAKE FROM T315545, CTL 2230 mm
44	AT459100	1	Hose Fitting	-
45	T190177	4	Grommet	-
46	19M8528	1	Screw	M10 X 55
