Открытый узел

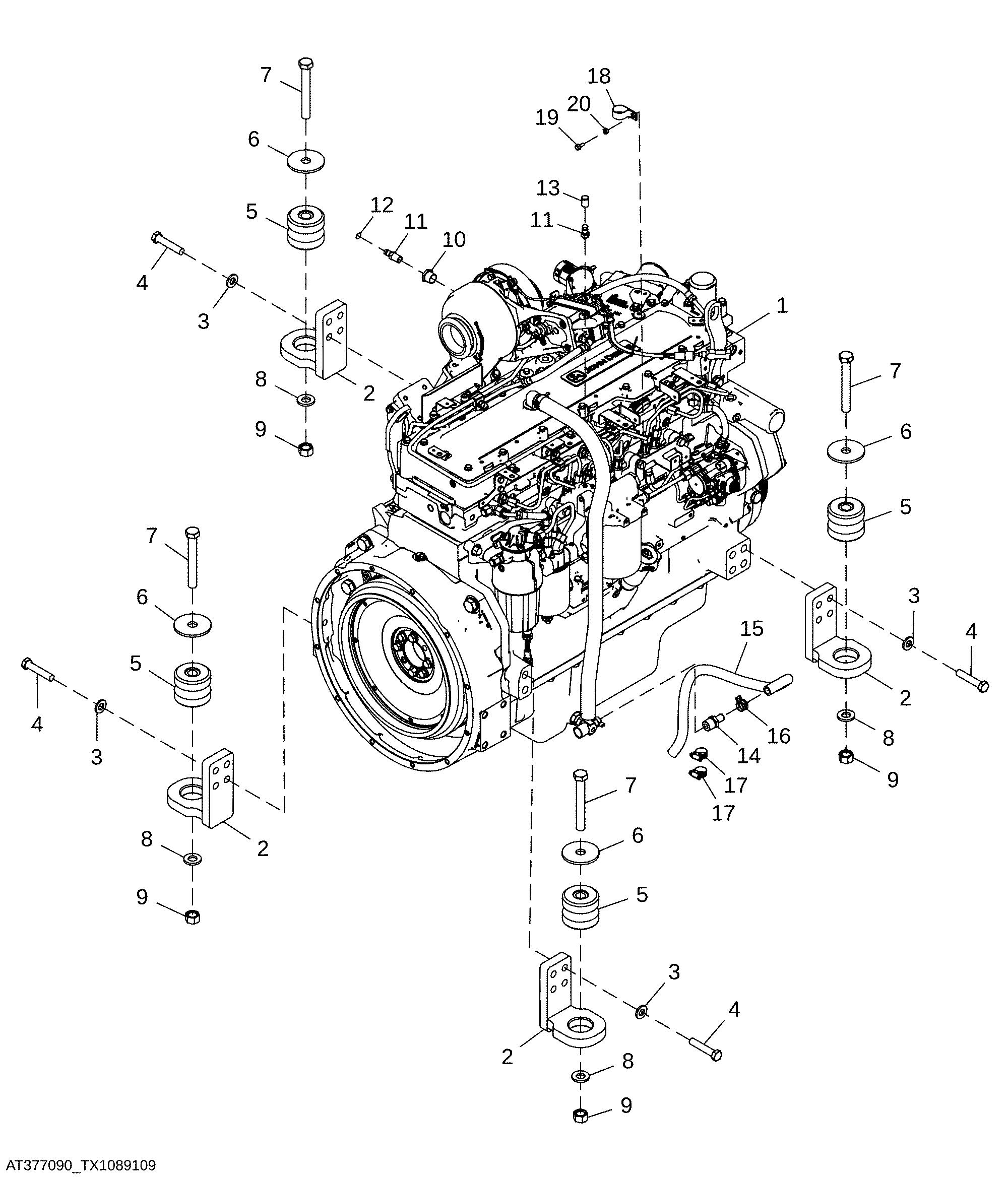

Engine and Mounting Parts (Engine 6090HDW09)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	RE540920	1	Diesel Engine	Components on Seperate Page
2	AT209660	4	Support	-
3	24M7241	12	Washer	17 X 34 X 4 mm
4	19M7720	12	Cap Screw	M16 X 80
5	AT223527	4	Isolator	-
6	T42977	4	Washer	23 X 89 X 6 mm (29/32" X 3.504" X 0.236")
7	19M7921	4	Cap Screw	M20 X 150
8	24M7242	4	Washer	21.400 X 42 X 5 mm
9	14M7277	4	Nut	M20
10	15H518	1	Pipe Bushing	1/8"
11	AT306133	2	Fitting	-
12	T217789	1	Label	Engine Coolant
13	T217790	1	Label	Engine Oil
14	R41071	1	Fitting	-
15	-	1	Part 15	MAKE FROM TY22328, CTL 2.65 ft.
16	T184924	1	Hose Clamp	-
17	AR21837	2	Clamp	-
18	T162675	1	Clamp	-
19	19M7775	1	Screw	M6 X 16
20	14M7303	1	Flange Nut	M6

Engine and Mounting Parts (Engine 6090HDW09)

Нет текстового описания
