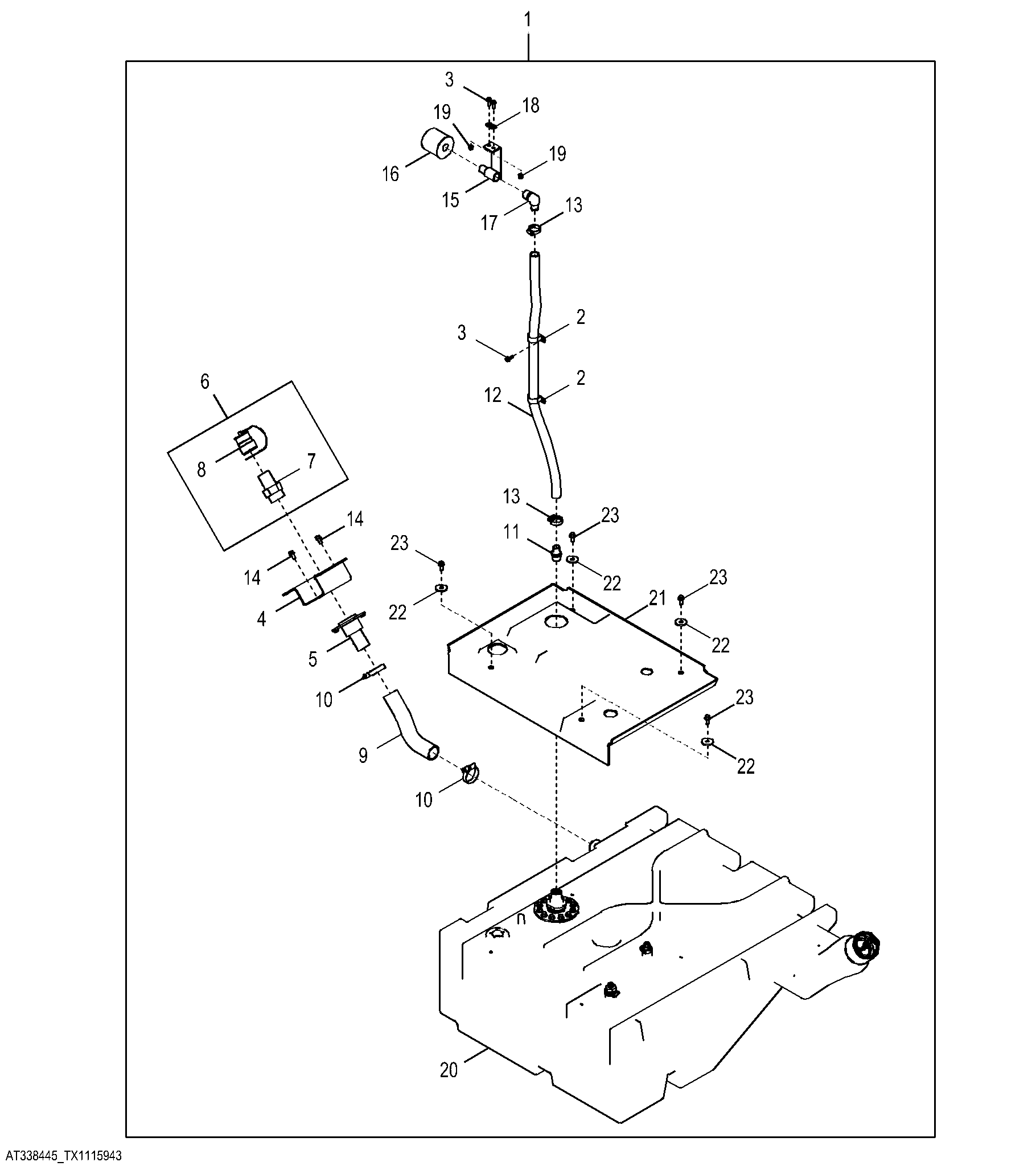

Fast Fill Fuel System Conversion Kit ( - 627212)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT338445	1	Tank Kit	WHOLE GOODS
2	AH77714	2	Clip	-
3	19M7867	3	Screw	M8 X 25
4	T213422	1	Plate	Fast Fuel Mounting Plate
5	AT441448	1	Plate	Fast Fuel Mounting Adapter Plate
6	AT493336	1	Valve	Fast Fuel Receiver Assembly with Cover, SUB FOR AT439206
7	AT493339	1	Valve	Fast Fuel Receiver Valve, SUB FOR AT311175
8	AT493335	1	Cap	Fast Fuel Receiver Cap, SUB FOR AT311176
9	T214370	1	Hose	Fast Fuel Hose
10	RE67208	2	Clamp	-
11	R49518	1	Fitting	-
12	-	1	Part 12	Vent Hose, MAKE FROM TY22556, CTL 4.5 ft.
13	AR21839	2	Clamp	-
14	19M7784	2	Screw	M10 X 20
15	AT325267	1	Bracket	-
16	T225008	1	Breather	-
17	T214877	1	Hose Fitting	-
18	24M7298	2	Washer	8.400 X 25 X 2 mm
19	14M7396	2	Lock Nut	M8
20	AT443683	1	Fuel Tank	Fast Fill Fuel Tank Components On Separate Page, NLA; ORDER AT498507
20	AT498507	1	Fuel Tank	Fast Fill Fuel Tank Components On Separate Page
21	T312962	1	Cover	-
22	24M7102	4	Washer	13.500 X 44 X 4 mm
23	19M7785	4	Screw	M10 X 25

Fast Fill Fuel System Conversion Kit ( - 627212)

Нет текстового описания
