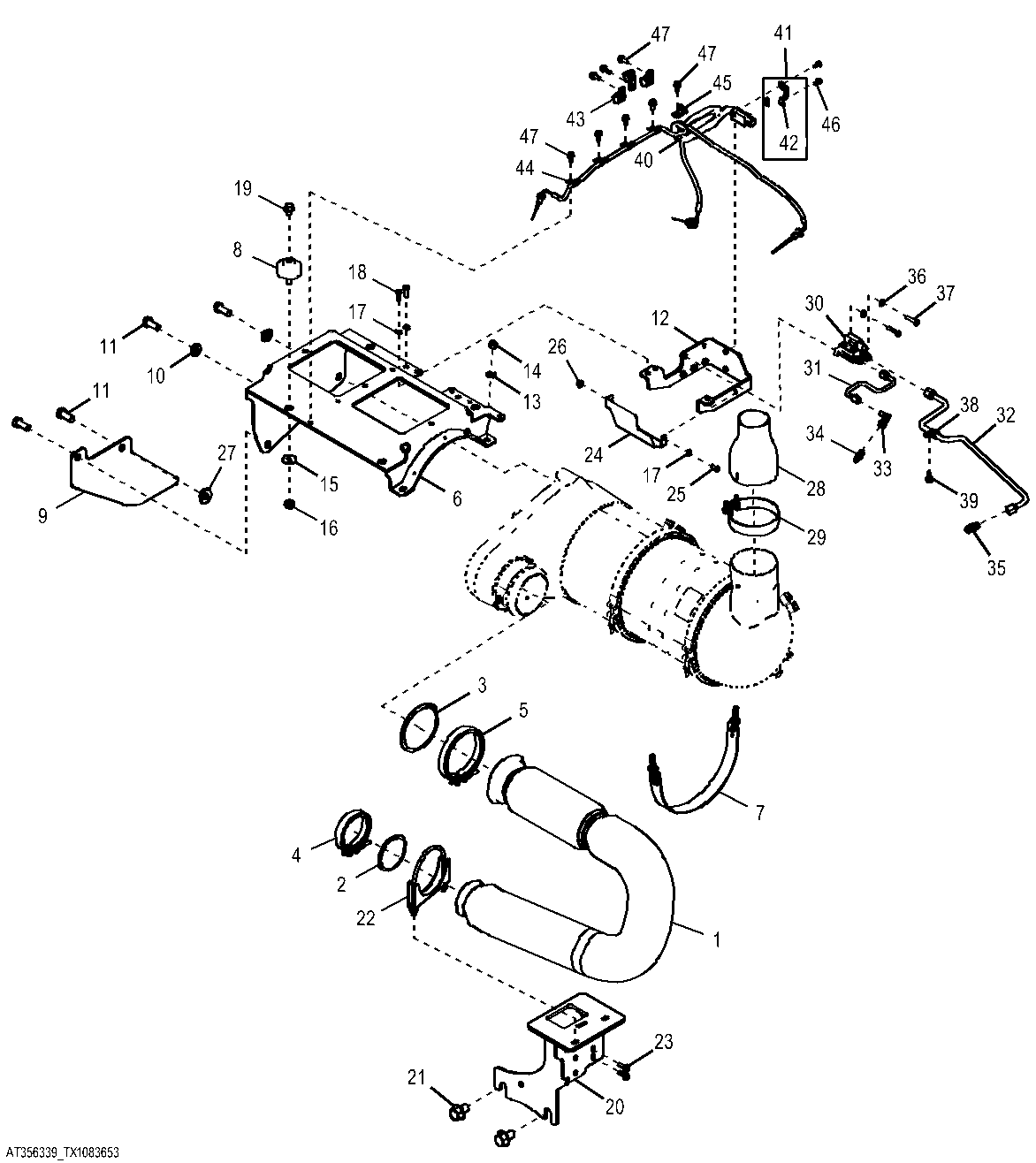

Diesel Particulate Filter Installation ( - 654133)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT423807	1	Exhaust Pipe	-
2	R529510	1	Gasket	-
3	R529640	1	Gasket	-
4	RE304965	1	Clamp	-
5	RE540348	1	Clamp	-
6	AT365898	1	Bracket	-
7	AT366435	1	Strap	-
8	AT375421	4	Isolator	-
9	T286125	1	Heat Shield	-
10	24M7241	2	Washer	17 X 34 X 4 mm
11	19M8035	4	Cap Screw	M16 X 35
12	AT367912	1	Bracket	-
13	24M7544	2	Washer	13 X 25 X 3 mm
14	14M7718	2	Lock Nut	M12
15	24M7180	4	Washer	13 X 37 X 3 mm
16	14M7299	4	Flange Nut	M12
17	24M7238	4	Washer	8.700 X 17 X 2 mm
18	19M7407	3	Cap Screw	M8 X 25
19	19M8242	4	Screw	M12 X 16
20	AT371703	1	Bracket	-
21	19M8501	2	Screw	M20 X 30
22	AN273958	1	Clamp	-
23	19M7867	2	Screw	M8 X 25
24	T279079	1	Heat Shield	-
25	19M7932	1	Cap Screw	M8 X 16
26	14M7298	1	Flange Nut	M8
27	T119912	1	Washer	-
28	T246717	1	Nozzle	-
29	AT358460	1	Clamp	-
30	-	1	Part 30	Exhaust Filter Pressure Sensor Furnish Components Listed on Separate Page
31	AT367919	1	Air Flow Tube	-
32	AT368341	1	Air Flow Tube	-
33	RE540260	1	Fitting	-
34	RE542003	1	Fitting	-
35	RE543081	1	Fitting	-
36	24M7238	2	Washer	8.700 X 17 X 2 mm
37	19M8008	2	Cap Screw	M8 X 35
38	T269640	1	Clamp	-
39	19M7866	1	Screw	M8 X 20
40	RE542437	1	Temperature Sensor	Exhaust Gas
41	RE542006	1	Strap	-
42	R527988	1	Strap	-
43	T269641	3	Clamp	-
44	T269639	6	Clamp	-
45	T269643	1	Clamp	-
46	19M7775	2	Screw	M6 X 16
47	19M7866	10	Screw	M8 X 20

Diesel Particulate Filter Installation ( - 654133)

Нет текстового описания
