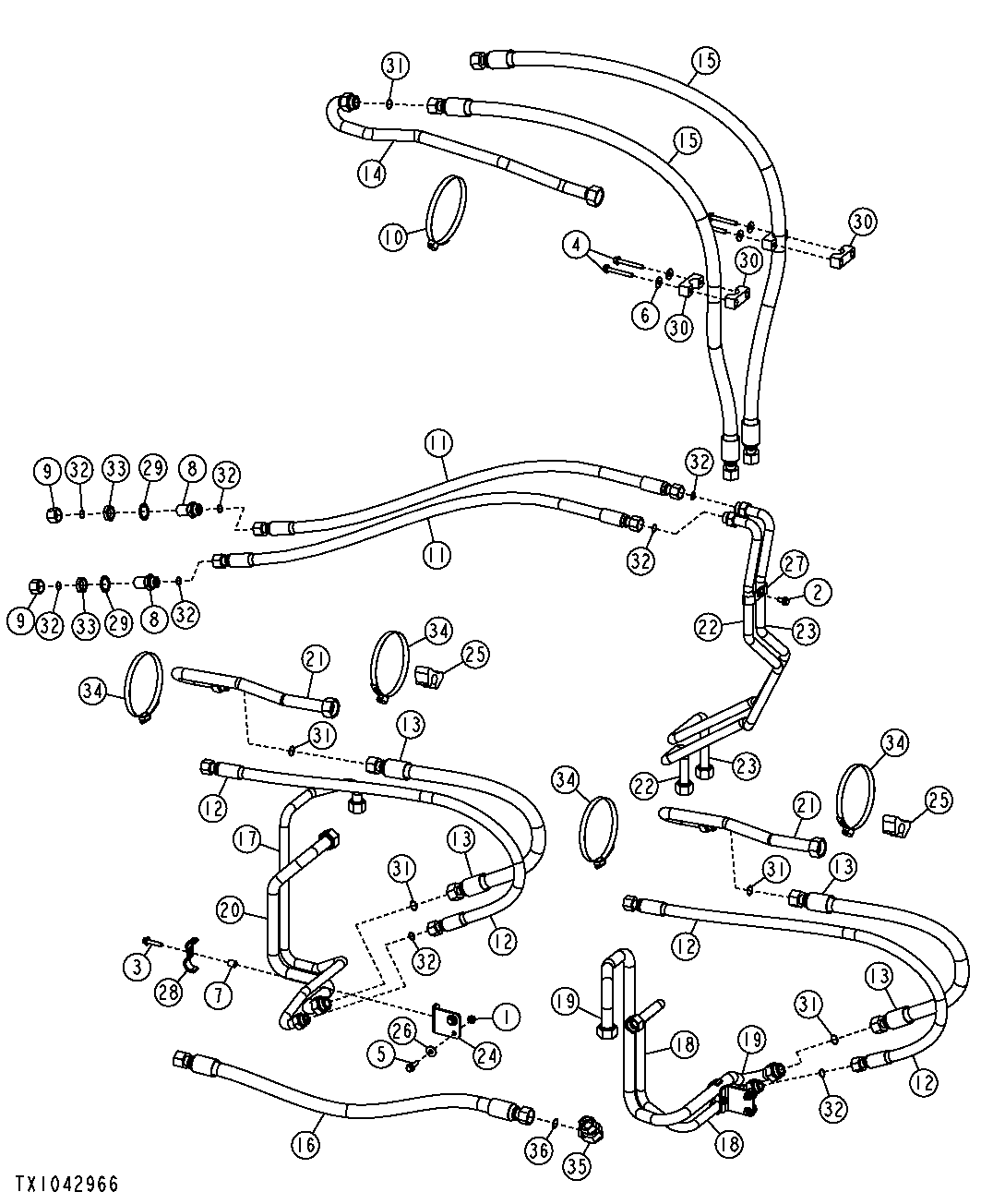

THREE SPOOL CONTROL VALVE PLUMBING

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7296	4	Flange Nut	M10
2	19M7784	1	Screw	M10 X 20, (SUB FOR 19M7783)
3	19M7805	2	Screw	M10 X 45
4	19M7810	4	Screw	M10 X 80
5	19M7835	4	Screw	M10 X 35
6	24M7296	4	Washer	10.500 X 30 X 2.500 mm
7	28H3383	2	Bushing	0.493" X 0.675" X 3/4"
8	38H1276	2	Adapter Fitting	-
9	38H1418	2	Fitting	-
10	TY22496	1	Hose Clamp	(SUB FOR AH130230)
11	AT228192	2	Hydraulic Hose	-
12	AT228194	2	Hydraulic Hose	(SUB FOR AT207923)
12	AT306812	2	Hydraulic Hose	-
13	AT208691	2	Hydraulic Hose	-
14	AT209285	1	Oil Line	Bucket Cylinder
14	AT307065	1	Oil Line	-
15	AT210075	2	Hydraulic Hose	-
15	AT307066	2	Hydraulic Hose	-
16	AT359037	1	Hydraulic Hose	(SUB FOR AT210078 ) (ALSO ORDER 38H1098 AND T76938)
17	AT210216	1	Oil Line	-
18	AT210217	1	Oil Line	Without Ride Control
19	AT210218	1	Oil Line	Without Ride Control
20	AT210219	1	Oil Line	-
21	AT210400	2	Oil Line	Boom Cylinder
22	AT220957	1	Oil Line	Third Function Hydraulics
23	AT220958	1	Oil Line	Third Function Hydraulics
24	AT224318	2	Bracket	-
25	T102005	2	Guide	-
26	24M7296	4	Washer	10.500 X 30 X 2.500 mm, (SUB FOR T148712)
27	T167979	1	Clamp	-
28	T170365	2	Clamp	-
29	T174275	2	Lock Washer	-
30	T67995	4	Clamp	-
31	T76938	5	O-Ring	-
32	T77858	8	O-Ring	-
33	T78707	2	Nut	-
34	TY22495	4	Hose Clamp	-
35	38H1098	1	Elbow Fitting	-
36	T76938	1	O-Ring	-
