Открытый узел

SECONDARY STEERING (SN. 590068- )

SECONDARY STEERING (SN. 590068- )

SECONDARY STEERING (SN. 590068- )

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

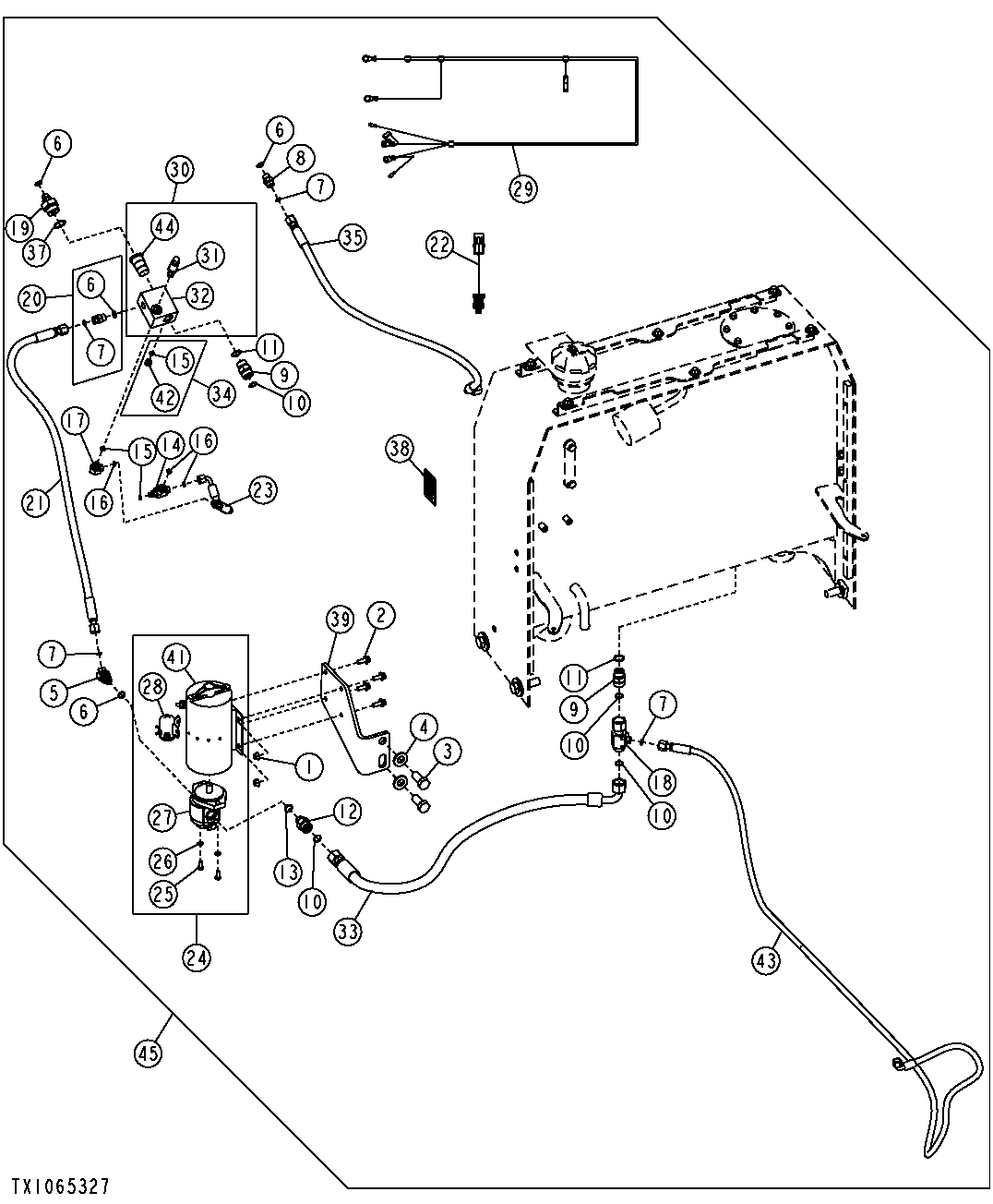

SECONDARY STEERING (SN. 590068- )

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7296	4	Flange Nut	M10
2	19M7785	4	Screw	M10 X 25
3	19M7950	2	Cap Screw	M20 X 45
4	24M7242	2	Washer	21.400 X 42 X 5 mm
5	38H1046	1	Elbow Fitting	-
6	R26375	4	O-Ring	-
7	T77857	4	O-Ring	-
8	38H1161	1	Adapter Fitting	-
9	38H1163	2	Adapter Fitting	-
10	T77858	4	O-Ring	-
11	U12547	2	O-Ring	-
12	38H1193	1	Adapter Fitting	-
13	R26906	1	O-Ring	-
14	38H1434	1	Tee Fitting	-
15	R28782	3	O-Ring	-
16	T77613	3	O-Ring	-
17	38H1435	1	Elbow Fitting	45 Degrees, (SUB 38H1309, THIS APPLICATION)
17	38H1309	1	Adapter Fitting	Straight Fitting
18	38H1532	1	Tee Fitting	-
19	AT116114	1	Adapter Fitting	-
20	AT141527	1	Check Valve	-
21	AT175781	1	Hydraulic Hose	-
22	AT203492	1	Wiring Harness	-
23	AT208725	1	Hydraulic Hose	-
24	AT209537	1	Pump	-
25	19H1900	2	Cap Screw	5/16" X 3/4"
26	24M7095	2	Washer	8.400 X 15 X 1.600 mm
27	AT210092	1	Pump	-
28	AT210093	1	Solenoid	-
29	AT210155	1	Wiring Harness	-
30	AT210207	1	Switch	-
31	AT210399	1	Switch	-
32	T173324	1	Junction Block	-
33	AT203180	1	Hydraulic Hose	-
34	AT223648	1	Fitting	-
35	AT223963	1	Hydraulic Hose	-
37	R29936	1	O-Ring	-
38	T146443	1	Safety Sign	-
39	T173579	1	Bracket	-
40	R26448	1	O-Ring	-
41	AT210094	1	Motor	-
42	R51031	1	Fitting	-
43	-	1	Part 43	(AT328353 NLA)
44	AT116373	1	Check Valve	-
45	-	1	Part 45	Secondary Steering, (AT307711 NLA)
46	AT169282	1	Hydraulic Hose	-
