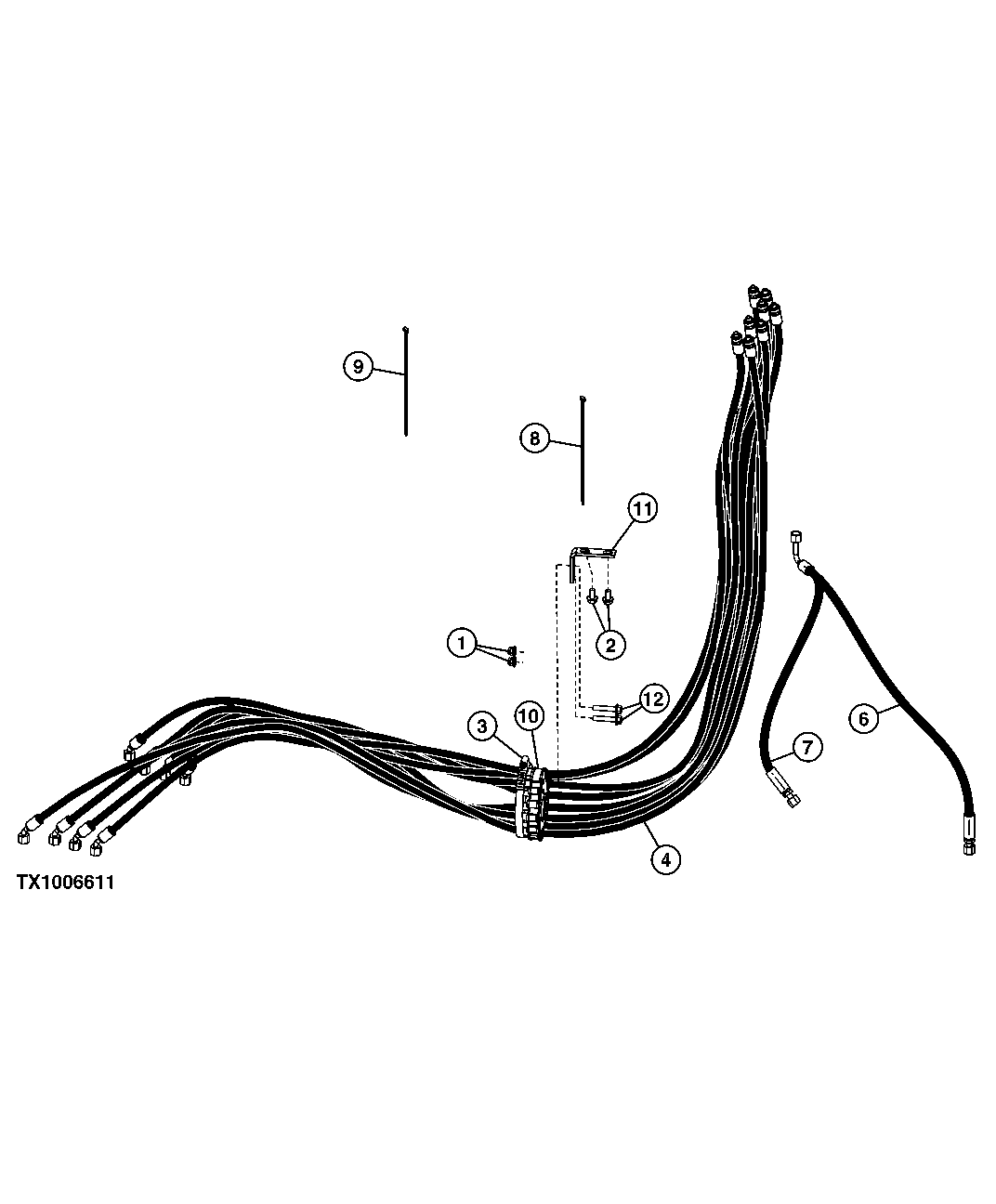

PILOT PLUMBING FROM CONTROLLER TO CONTROL VALVE (SN -590067)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7400	2	Lock Nut	M10
2	19M7784	2	Screw	M10 X 20
3	TY22493	1	Hose Clamp	(SUB FOR AR89602)
4	AT226322	4	Hydraulic Hose	Without Auxiliary Hydraulics Fabricate
4	AT226322	6	Hydraulic Hose	With Auxiliary Hydraulics Fabricate
4	AT226322	8	Hydraulic Hose	With Two Auxiliary Hydraulics Fabricate
6	AT301930	1	Hydraulic Hose	Fabricate, (SUB FOR AT226323 OR (2) AT226613)
7	AT354609	1	Hydraulic Hose	Fabricate, (SUB FOR AT226324 OR AT226614)
8	H77698	10	Tie Band	-
9	N189220	2	Tie Band	-
10	T154342	1	Retainer	-
11	T157443	1	Angle	-
12	19M7806	2	Screw	M10 X 50

PILOT PLUMBING FROM CONTROLLER TO CONTROL VALVE (SN -590067)
