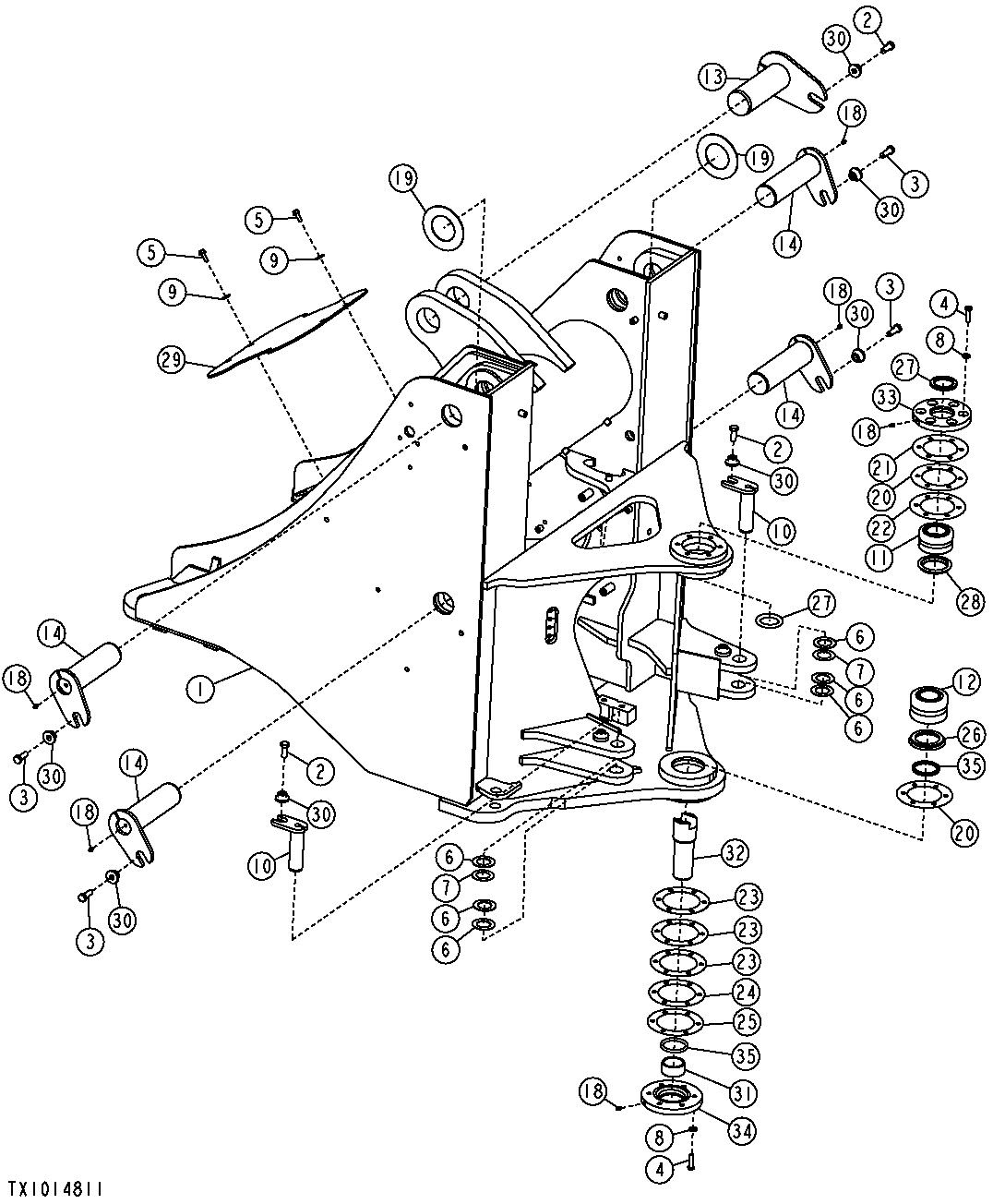

LOADER FRAME (S.N. 611219-618145)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	(AT323113 NLA)
2	19M7488	3	Cap Screw	M16 X 40
3	19M7489	4	Cap Screw	M16 X 45
4	19M7496	12	Cap Screw	M12 X 45
5	19M7786	4	Screw	M10 X 30, Bucket Cylinder
6	24H1576	6	Washer	1-13/16" X 2-15/16" X 0.075"
7	24H1577	2	Washer	1-25/32" X 2-7/8" X 0.036"
8	24M7240	12	Washer	13 X 25 X 3 mm
9	24M7296	4	Washer	10.500 X 30 X 2.500 mm
10	AT345966	2	Pin	Top, (SUB T200888 AND (6) 19M7496) (SUB FOR AT157299) (T156992 NLA)
11	AT203483	1	Bearing	-
12	AT208123	1	Bearing	-
13	AT219746	1	Pin	0.508 mm (0.020 in.), Upper
14	AT318925	4	Pin	0.254 mm (0.010 in.), Upper
18	JD7759	6	Lubrication Fitting	-
19	T101480	2	Washer	91.500 X 160 X 3 mm (3.602" X 6.299" X 0.118"), Lower Articulation
20	T130057	2	Shim	-
21	T130058	1	Shim	-
22	T130059	1	Shim	-
23	T140379	3	Shim	Front Axle To Frame
24	T140380	1	Shim	Steering Cylinder
25	T140381	1	Shim	Front Axle To Frame
26	T157027	1	Spacer	-
27	T157029	2	Seal	-
28	T157030	1	Spacer	Boom Cylinder, (SUB FOR AT207717)
29	T157234	1	Cover	Front Axle To Frame
30	T176064	7	Bushing	16.300 X 28.600 X 21.900 mm (0.642" X 1.126" X 0.862"), Boom Pivot, (SUB FOR AT207717)
31	T182265	1	Bushing	63.623 X 74.160 X 34.500 mm (2.505" X 2.920" X 1.358")
32	T182444	1	Pin Fastener	-
33	T200888	1	Cover	-
34	T200889	1	Cover	-
35	T60752	2	Seal	-
