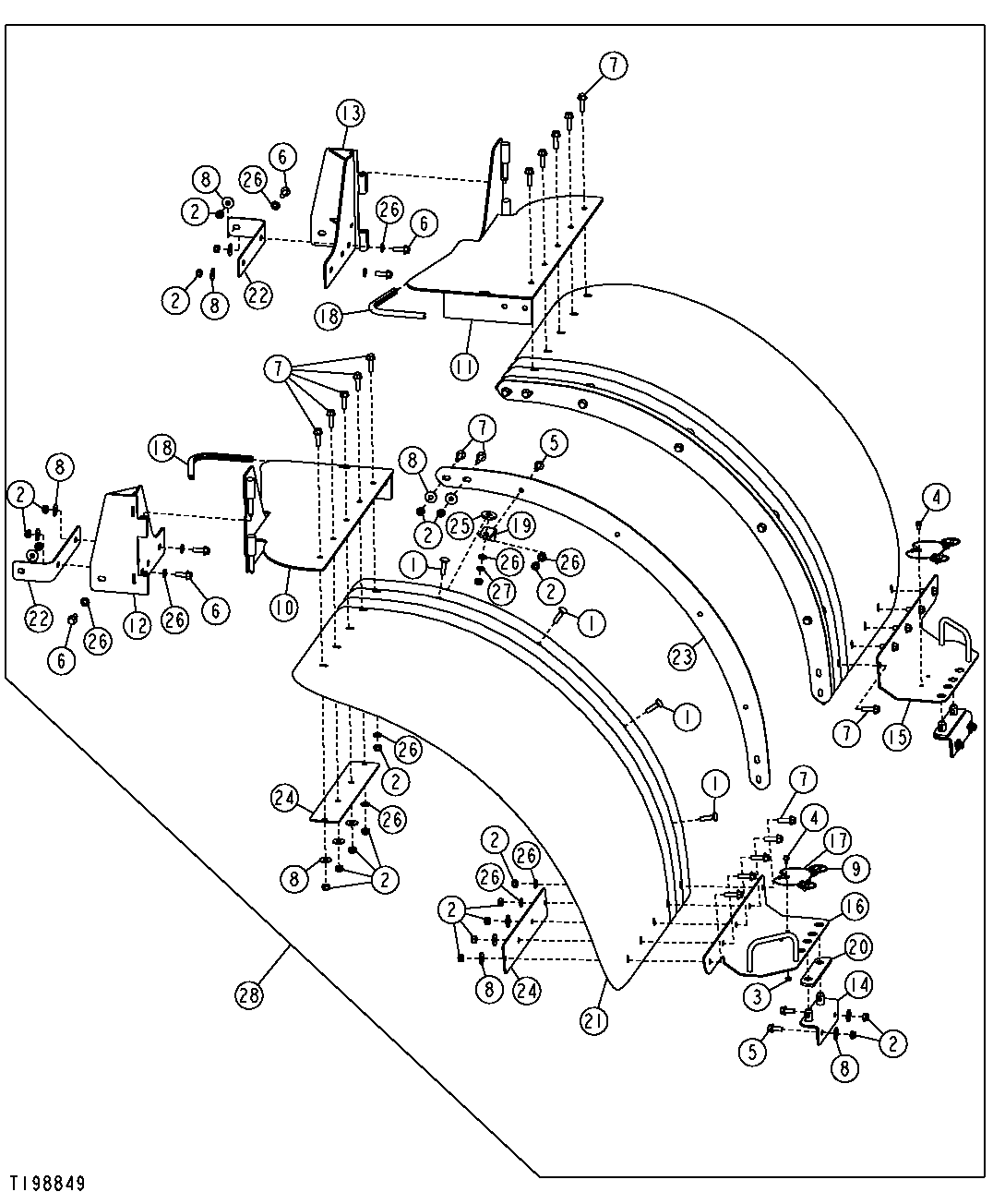

FULL COVERAGE REAR FENDERS (W/O LATCH)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	03M7195	6	Bolt	M10 X 45
2	14M7167	46	Lock Nut	M10
3	14M7303	2	Flange Nut	M6
4	19M7774	2	Screw	M6 X 12
5	19M7785	10	Screw	M10 X 25
6	19M7786	6	Screw	M10 X 30
7	19M7835	24	Screw	M10 X 35
8	24M7296	23	Washer	10.500 X 30 X 2.500 mm
9	AA21292	4	Quick Lock Pin	-
10	AT305314	1	Hinge	-
11	AT305315	1	Hinge	-
12	AT301819	1	Hinge	-
13	AT301820	1	Hinge	-
14	AT304159	2	Bracket	-
15	AT304160	1	Handle	-
16	AT304161	1	Handle	-
17	AT305830	2	Cable	-
18	-	1	Part 18	(MAKE FROM T58056) (CTL)
19	T176357	6	Angle	-
20	T201305	2	Pad	-
21	T204302	2	Fender	-
22	-	2	Part 22	(T201328 NLA)
23	T203965	2	Plate	-
24	T204644	4	Plate	-
25	T22381	6	Washer	-
26	24M7239	34	Washer	10.700 X 21 X 2.500 mm
27	14M7152	6	Nut	M10
28	-	1	Part 28	(AT312172 NLA)

FULL COVERAGE REAR FENDERS (W/O LATCH)
