FULL COVERAGE REAR FENDERS (W/LATCH)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	03M7195	6	Bolt	M10 X 45
2	14M7152	8	Nut	M10
5	14M7397	12	Lock Nut	M6
6	14M7400	48	Lock Nut	M10
7	14M7401	4	Lock Nut	M12
8	19M7784	4	Screw	M10 X 20
9	19M7786	38	Screw	M10 X 30
11	19M7833	12	Screw	M6 X 35
12	24M7239	12	Washer	10.700 X 21 X 2.500 mm
13	24M7240	2	Washer	13 X 25 X 3 mm
14	24M7296	36	Washer	10.500 X 30 X 2.500 mm
15	AT219974	2	Bumper	-
16	AT301711	2	Striker	-
17	AT322382	1	Latch	(LH)
18	AT322383	1	Latch	(RH)
19	AT331034	1	Bracket	(RH)
20	AT331036	1	Bracket	(LH)
21	AT397355	1	Hinge	(LH) (SUB FOR AT331070)
22	AT397356	1	Hinge	(RH) (SUB FOR AT331071)
23	-	2	Part 20	(MAKE FROM T58056) (CTL 1 ft. (305 mm))
24	T174271	1	Plug	Not Illustrated
25	T176357	6	Angle	-
26	T203965	2	Plate	-
27	T204302	2	Fender	-
28	T204644	4	Plate	-
29	T221186	1	Bracket	-
30	T223645	1	Bracket	-
31	T22381	6	Washer	-
32	T223814	1	Bracket	-
33	T224462	1	Bracket	-
34	T224498	2	Pad	-
35	T224529	2	Bracket	-
36	19M7835	4	Screw	M10 X 35
37	19M8737	2	Screw	M12 X 140
90	-	1	Part 35	(AT312172 NLA)

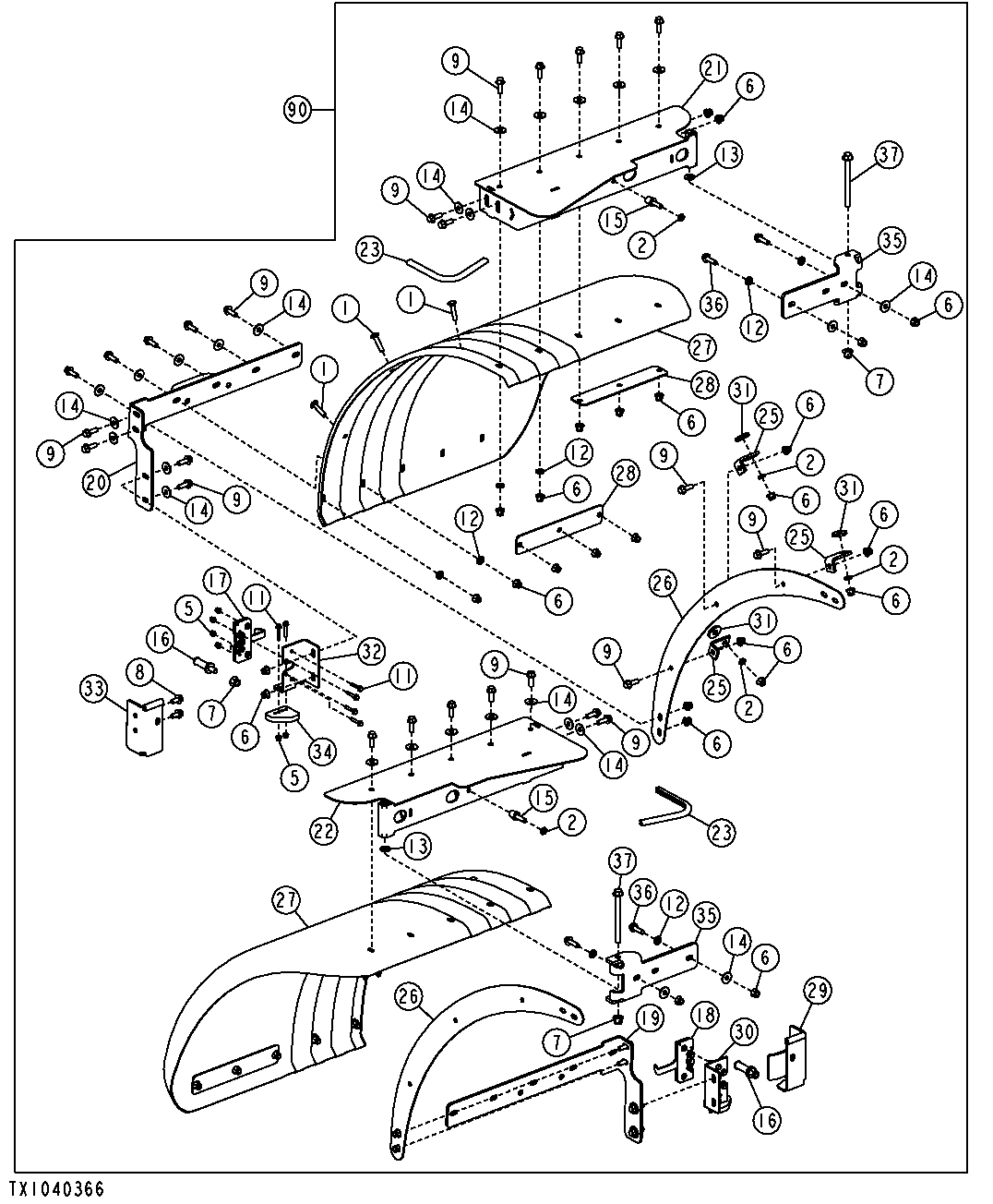

FULL COVERAGE REAR FENDERS (W/LATCH)

Нет текстового описания
