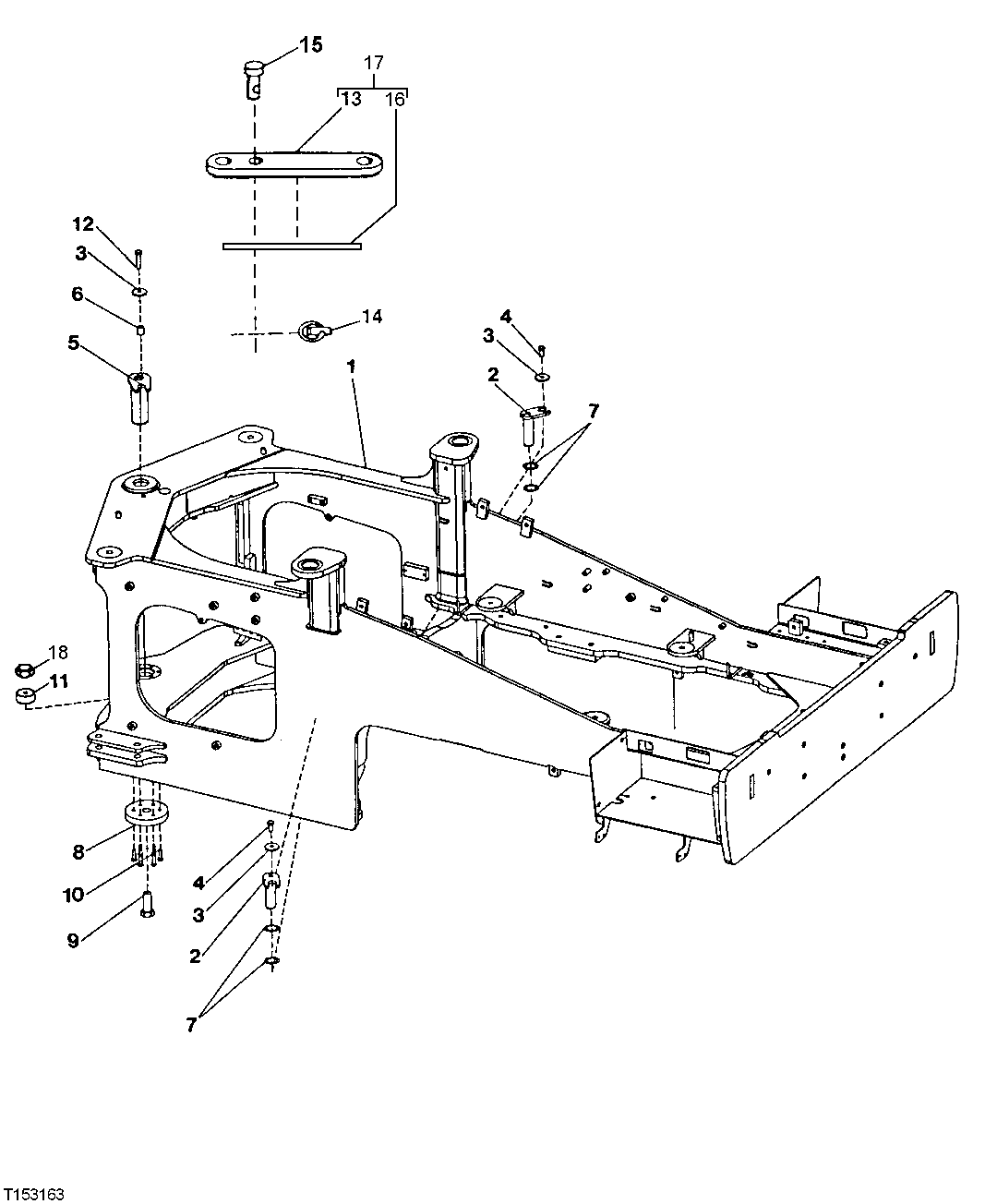

ENGINE FRAME (S.N. -611218)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	(AT225226 NLA)
2	AT345966	2	Pin	(SUB FOR AT157299)
3	T176064	3	Bushing	(SUB FOR T146246)
4	19M7488	2	Cap Screw	M16 X 40, (SUB FOR 19M8029)
5	AT206751	1	Pin	-
6	T239722	1	Sleeve	(SUB FOR 28H3452, THIS APPLICATION)
7	24H1576	3	Washer	1-13/16" X 2-15/16" X 0.075"
7	24H1577	4	Washer	1-25/32" X 2-7/8" X 0.036"
8	T182446	1	Cover	-
9	19M9188	1	Cap Screw	M30 X 260
10	19M7363	6	Cap Screw	M12 X 60
11	T182265	1	Bushing	-
12	19M7488	1	Cap Screw	M16 X 40, (SUB FOR 19M8295)
13	T312372	1	Bar	SUB FOR AT226156 AND T156258
14	AA21292	2	Quick Lock Pin	-
15	R125450	2	Pin	-
16	T182192	2	Safety Sign	-
17	T312372	1	Bar	SUB FOR AT226156
18	14M7290	1	Nut	M30
