Открытый узел

BOOM CYLINDER (S.N. -618145)

BOOM CYLINDER (S.N. -618145)

BOOM CYLINDER (S.N. -618145)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

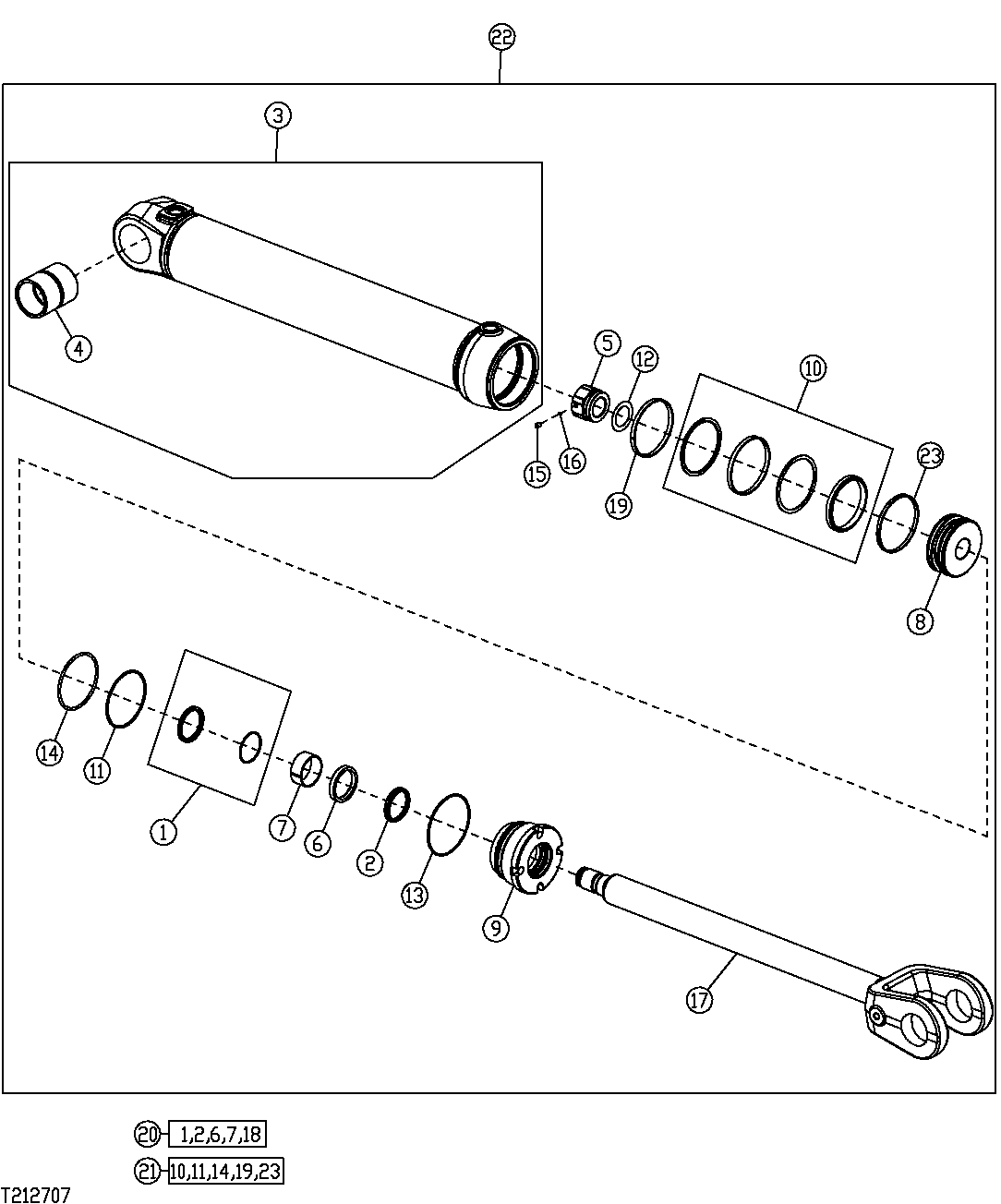

BOOM CYLINDER (S.N. -618145)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH150932	1	Seal	-
2	AH150933	1	Seal	-
3	-	1	Part 3	(AH210136 NLA) (SUB AH227118 ) (ALSO ORDER T228835 AND (2) T225571)
4	H158397	1	Bushing	-
5	H158175	1	Nut	-
6	H158436	1	Seal	-
7	H158437	1	Wear Ring	-
8	H169747	1	Piston	-
9	H210640	1	Hydr. Cylinder Rod Guide	-
10	RE25102	1	Seal	-
11	R78818	1	Back-Up Ring	-
12	TH110253	1	Shim	-
13	T20779	1	Ring	-
14	T38485	1	O-Ring	-
15	22M7139	1	Set Screw	M10 X 10
16	400R	1	Ball	-
17	AH223697	1	Rod	(SUB FOR AH159196)
18	H163187	1	Seal	Not Illustrated
19	H170140	1	Wear Ring	-
20	AH156466	1	Hydraulic Cylinder Kit	Rod Seal
21	AH163673	1	Hydraulic Cylinder Kit	Cylinder Bore Seal
22	-	1	Part 22	Components On Separate Page, ( AH225288 NLA) (SUB AH227117) (ALSO ORDER T228835 AND (2) T225571)
23	H170140	1	Wear Ring	-
