Открытый узел

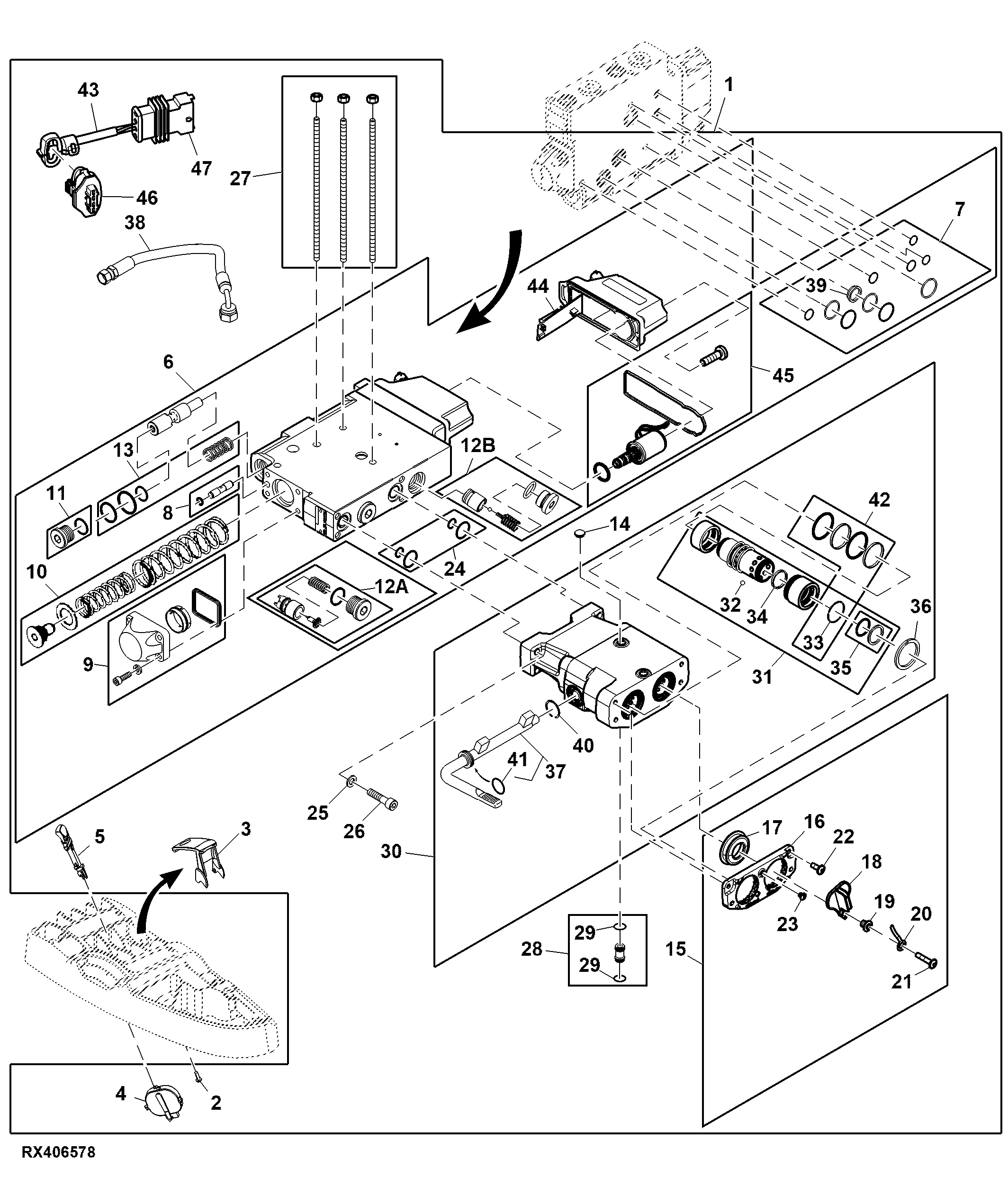

Valve, 4th Rear SCV, EHS-1, Attachment

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	RE327558	1	Selective Control Valve	SCV Kit
2	R250192	2	Screw	-
3	R290068	1	Cover	-
4	RE267676	1	Potentiometer	-
5	RE273297	1	Control Lever	-
6	RE308284	1	Selective Control Valve	ORDER RE580227
6	RE588375	1	Selective Control Valve	SUB FOR RE580227
7	RE582808	1	Seal Kit	SUB FOR RE279692
8	RE279693	1	Valve Kit	USE WITH RE308284
9	RE279694	1	Cap Kit	-
10	RE279695	1	Spring Kit	USE WITH RE308284
10	RE568184	1	Spring Kit	USE WITH RE588375 OR RE580227
11	RE279696	1	Plug Kit	-
13	RE279699	1	Spring Kit	USE WITH RE308284
13	RE568186	1	Spring Kit	USE WITH RE588375 OR RE580227
14	R267667	2	Cap	-
15	RE574943	1	Cover	Number IV, Black, SCV Coupler SUB FOR RE289058
16	R552383	1	Retainer	-
17	L214847	2	Grommet	-
18	-	2	Part 23	-
19	-	2	Part 24	-
20	-	2	Part 25	-
21	19M9178	2	Screw	M6 X 30
22	19M8648	2	Screw	M6 X 16
23	L102157	1	Plug	-
24	RE281895	1	Seal Kit	-
25	24M7095	4	Washer	8.400 X 15 X 1.600 mm
26	R266977	4	Socket Head Screw	-
27	RE283442	1	Stud Kit	-
28	RE272882	2	Tube	Inter Coupler Drain
29	R10093	4	O-Ring	-
30	RE559660	1	Breakaway Coupler	SUB FOR RE262016
31	RE577560	2	Breakaway Coupler	SUB FOR RE256693
32	R107859	20	Ball	-
33	R257100	2	Snap Ring	-
34	R222761	2	O-Ring	-
35	RE186599	2	Seal	-
36	R186598	2	Snap Ring	-
37	RE271733	1	Lever	-
38	RE314951	1	Hydraulic Hose	-
39	R540643	1	Valve	-
40	R207188	1	Ring	-
41	R27564	1	O-Ring	-
42	RE186600	2	Seal	-
43	RE343006	1	Wiring Harness	-
44	RE567656	1	Electronic Control Unit	USE WITH RE308284
44	RE567604	1	Electronic Control Unit	USE WITH RE580227
44	RE588373	1	Electronic Control Unit	USE WITH RE588375
45	RE580941	1	Valve Kit	USE WITH RE580227 OR RE308284
45	RE588372	1	Valve Kit	USE WITH RE588375
46	57M9498	1	Elec. Connector Housing	-
47	57M9500	1	Elec. Connector Accessory	-
12A	RE279697	2	Valve Kit	Load Check Valve USE WITH RE308284
12A	RE568185	2	Check Valve	Load Check Valve ORDER RE591268
12B	RE591268	2	Check Valve	Load Check Valve USE WITH RE588375 OR RE580227

Valve, 4th Rear SCV, EHS-1, Attachment

Нет текстового описания
