Sway Stabilizers, Deluxe

Нет текстового описания

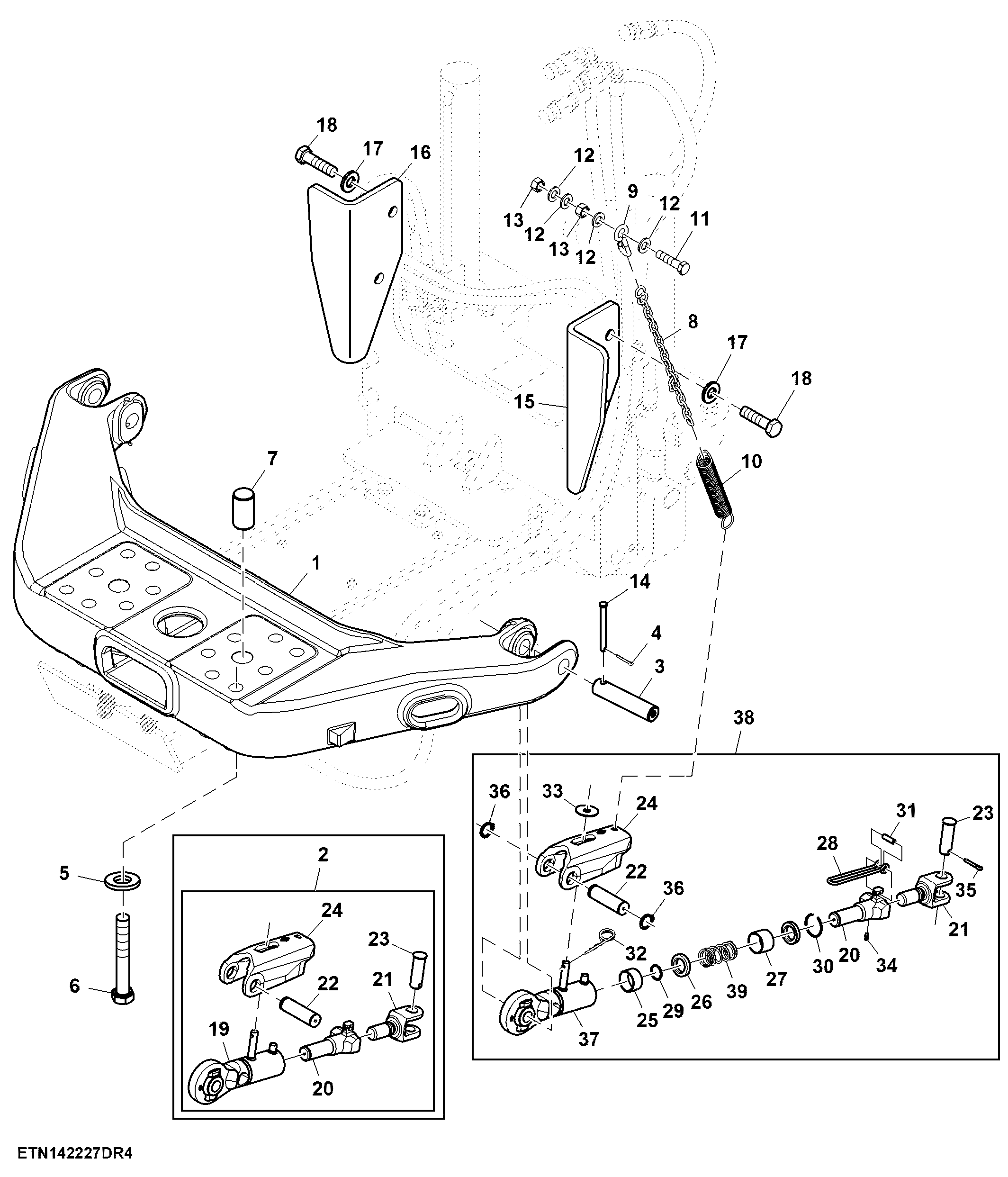

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R555558	1	Support	-
1	R332197	1	Support	ORDER R555558; ALSO ORDER R555559 AND R555422
2	RE325703	2	Stabilizer	ORDER RE566231
3	R321583	2	Pin	USE WITH R332197
3	R555559	2	Pin	USE WITH R555558
4	11M7059	2	Cotter Pin	3.200 X 20 mm
5	24M7242	14	Washer	21.400 X 42 X 5 mm
6	19M9140	14	Cap Screw	M20 X 140
7	T112635	2	Pin	-
8	RE197932	2	Link Chain	-
9	L59572	2	Hook	-
10	L59573	2	Extension Spring	-
10	L201735	2	Extension Spring	SUB FOR R324320; ORDER L59573
11	19M7361	2	Cap Screw	M12 X 50
12	24M7047	8	Washer	13 X 24 X 2.500 mm
13	14M7275	4	Nut	M12
14	R252053	2	Pin Fastener	USE WITH R332197
14	R555422	2	Pin Fastener	USE WITH R555558
15	R334199	1	Stop	LH
16	R334233	1	Stop	RH
17	24M7241	4	Washer	17 X 34 X 4 mm
18	19M7409	4	Cap Screw	M16 X 50
19	RE341880	2	Stabilizer	ORDER RE566230; USE WITH RE325703
20	R341881	2	Stabilizer	-
21	R341882	2	Stabilizer	-
22	R341883	2	Stabilizer	-
23	R341884	2	Stabilizer	-
24	R341885	2	Stabilizer	-
25	R543412	2	Bushing	-
26	R543411	2	Ring	-
27	L202811	2	Bushing	-
28	R543410	2	Handle	-
29	40M7159	2	Snap Ring	-
30	40M7149	2	Ring	-
31	34M7071	2	Spring Pin	10 X 35 mm
32	99M7088	2	Spring Locking Pin	-
33	24M7315	2	Washer	17 X 50 X 3 mm
34	58M5573	2	Lubrication Fitting	-
35	11M7038	2	Cotter Pin	6.300 X 40 mm, SUB FOR 11M7037
36	40M7098	4	Snap Ring	-
37	RE566230	2	Stabilizer	USE WITH RE566231
38	RE566231	2	Stabilizer	-
39	L102198	1	Compression Spring	-
