Открытый узел

Relay Module, W / Back Up Pump

Relay Module, W / Back Up Pump

Relay Module, W / Back Up Pump

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

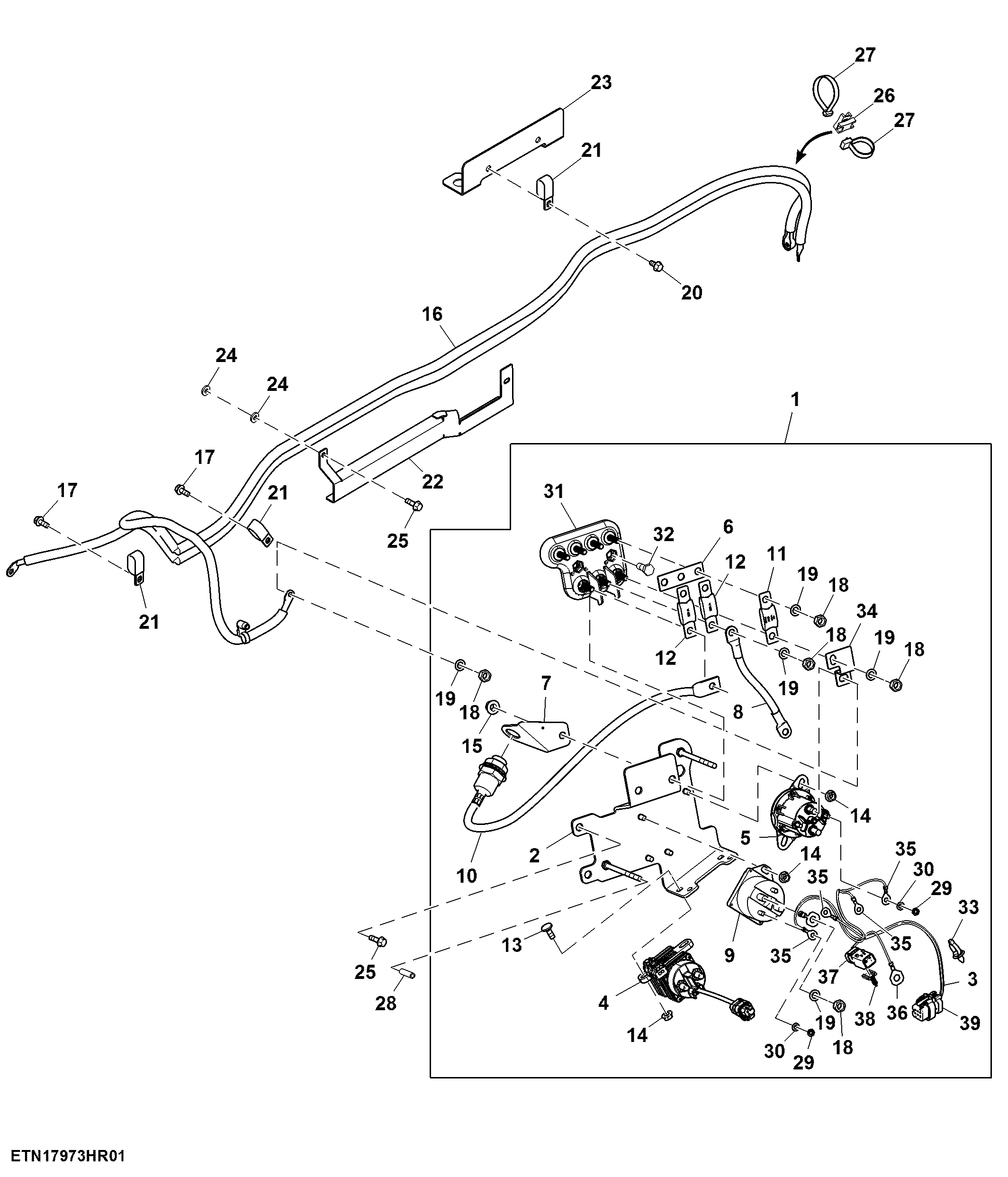

Relay Module, W / Back Up Pump

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	RE336957	1	Relay Module	ORDER RE337131, ALSO ORDER (2) 19M7866 AND (5) 19M7867
1	RE325508	1	Relay Module	ORDER RE336957
1	RE337131	1	Relay Module	-
2	RE326928	1	Bracket	-
3	RE325603	1	Wiring Harness	-
4	RE336947	1	Relay	-
5	RE324871	1	Relay	-
6	RE325888	1	Wiring Harness	-
7	RE325882	1	Bracket	-
8	RE336946	1	Battery Cable	Fuse to Jumper
9	RE339008	1	Starter Relay	SUB FOR RE319089
10	RE271310	1	Diode	-
11	57M11106	1	Fuse	175A
12	57M8964	2	Fuse	250A
13	03M7221	2	Bolt	M6 X 16
14	14M7303	6	Flange Nut	M6
15	14M7298	2	Flange Nut	M8
16	RE302336	1	Battery Cable	Backup Pump cable
17	19M7867	2	Screw	M8 X 25, USE WITH RE336957
17	19M7866	2	Screw	M8 X 20, USE WITH RE337131
18	14M7273	8	Nut	M8
19	12M7022	8	Lock Washer	8.200 mm
20	19M7865	2	Screw	M8 X 16
21	R49921	4	Clamp	-
22	RE328491	1	Shield	-
23	RE328496	1	Bracket	-
24	24H1292	2	Washer	11/32" X 3/4" X 0.120"
25	19M7866	5	Screw	M8 X 20, USE WITH RE336957
25	19M7867	5	Screw	M8 X 25, USE WITH RE337131
26	AN209168	1	Swivel	-
27	H224073	2	Tie Band	-
28	T148474	1	Bushing	-
29	14M7229	4	Nut	M5
30	12M7060	4	Washer	5.300 mm
31	RE273485	1	Fuse Holder	-
32	19M7376	2	Cap Screw	M8 X 22
33	RE258807	1	Tie Band	-
34	RE324870	1	Bracket	-
35	57M8873	4	Elec. Connector Terminal	-
36	57M8867	1	Elec. Connector Terminal	-
37	57M9776	1	Elec. Connector Housing	-
38	57M9939	1	Elec. Connector Accessory	-
39	57M9786	1	Elec. Connector Housing	-
