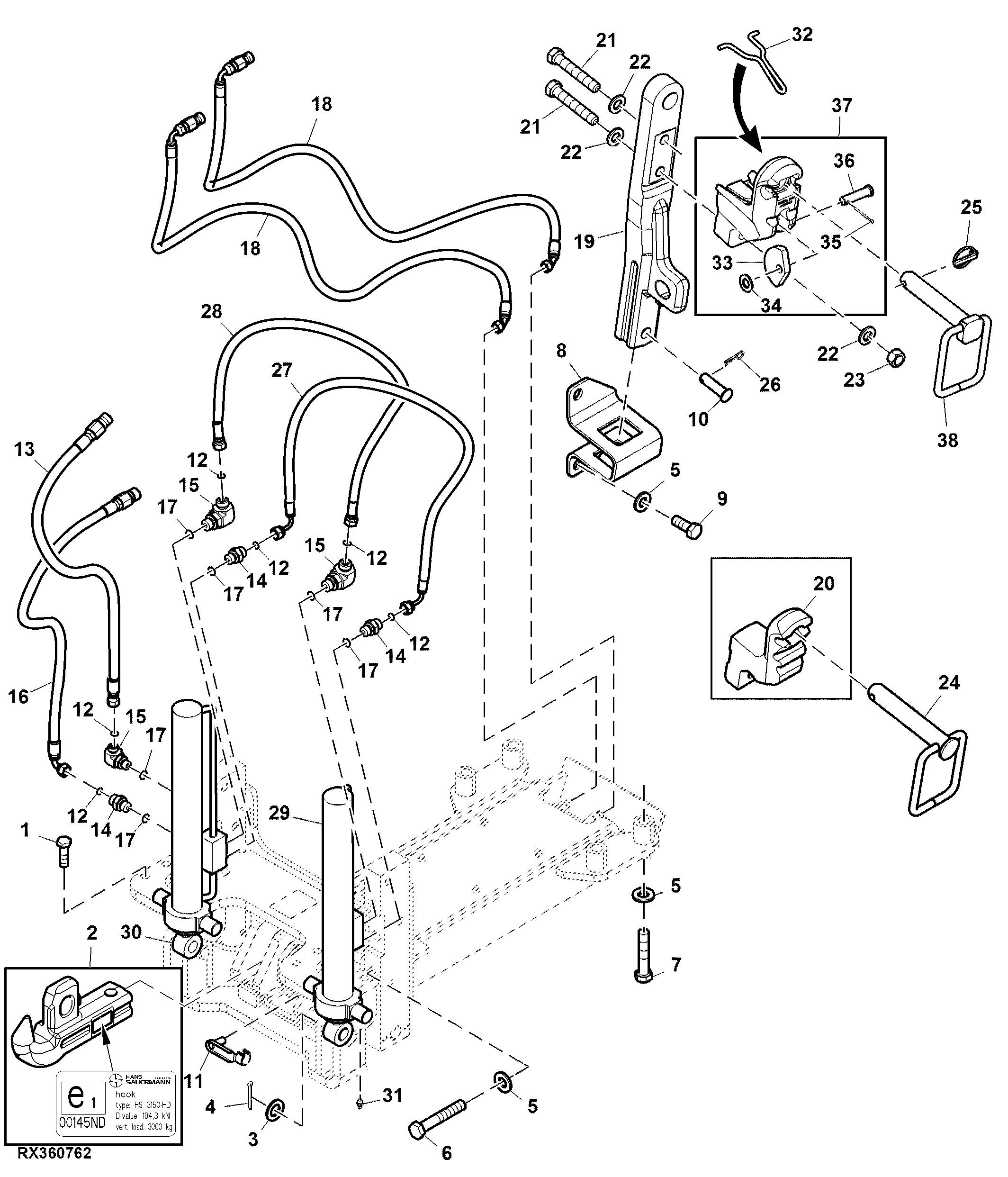

Pick Up Hitch, W/ Stabilizer, Category- 2 ( - 008903)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7409	8	Cap Screw	M16 X 50
2	R326563	1	Hitch Coupling	ORDER R559513
2	R559513	1	Hitch Coupling	-
3	24M7091	2	Washer	26 X 44 X 4 mm
4	11M7040	2	Cotter Pin	6.300 X 50 mm
5	24M7242	10	Washer	21.400 X 42 X 5 mm
6	19M9137	8	Cap Screw	M20 X 120
7	19M9135	4	Cap Screw	M20 X 100
8	R327413	1	Bracket	NLA; ORDER R346569
8	R346569	1	Bracket	-
9	19M9132	2	Cap Screw	M20 X 50
10	45M7070	1	Pin Fastener	20 X 70 mm
11	45M7080	1	Spring Locking Pin	-
12	T77613	7	O-Ring	-
13	RE206435	1	Hydraulic Hose	-
14	38H5037	5	Adapter Fitting	-
15	38H5035	2	Elbow Fitting	-
16	RE206434	1	Hydraulic Hose	-
17	51M7042	6	O-Ring	13.300 X 2.200 mm
18	RE234138	2	Hydraulic Hose	-
19	RE326526	1	Drawbar	-
20	R537390	1	Strap	ORDER RE566117 AND RE570372, SUB FOR R132544
21	R111434	2	Cap Screw	-
22	R52006	3	Washer	-
23	R114125	1	Nut	-
24	RE150871	1	Pin Fastener	USE WITH R537390
25	AR62150	1	Quick Lock Pin	-
26	A3581R	1	Spring Locking Pin	-
27	RE329654	1	Hydraulic Hose	NLA
28	RE329655	1	Hydraulic Hose	NLA
29	RE63209	1	Cylinder	RH
30	RE63210	1	Cylinder	LH
31	58M5574	4	Lubrication Fitting	-
32	R546661	1	Lever	-
33	R542105	1	Lock Plate	-
34	24M7040	1	Washer	11 X 20 X 2 mm
35	11M7082	1	Cotter Pin	2.500 X 25 mm
36	R545342	1	Pin Fastener	-
37	RE566117	1	Strap	-
38	RE570372	1	Pin Fastener	USE WITH RE566117

Pick Up Hitch, W/ Stabilizer, Category- 2 ( - 008903)

Нет текстового описания
