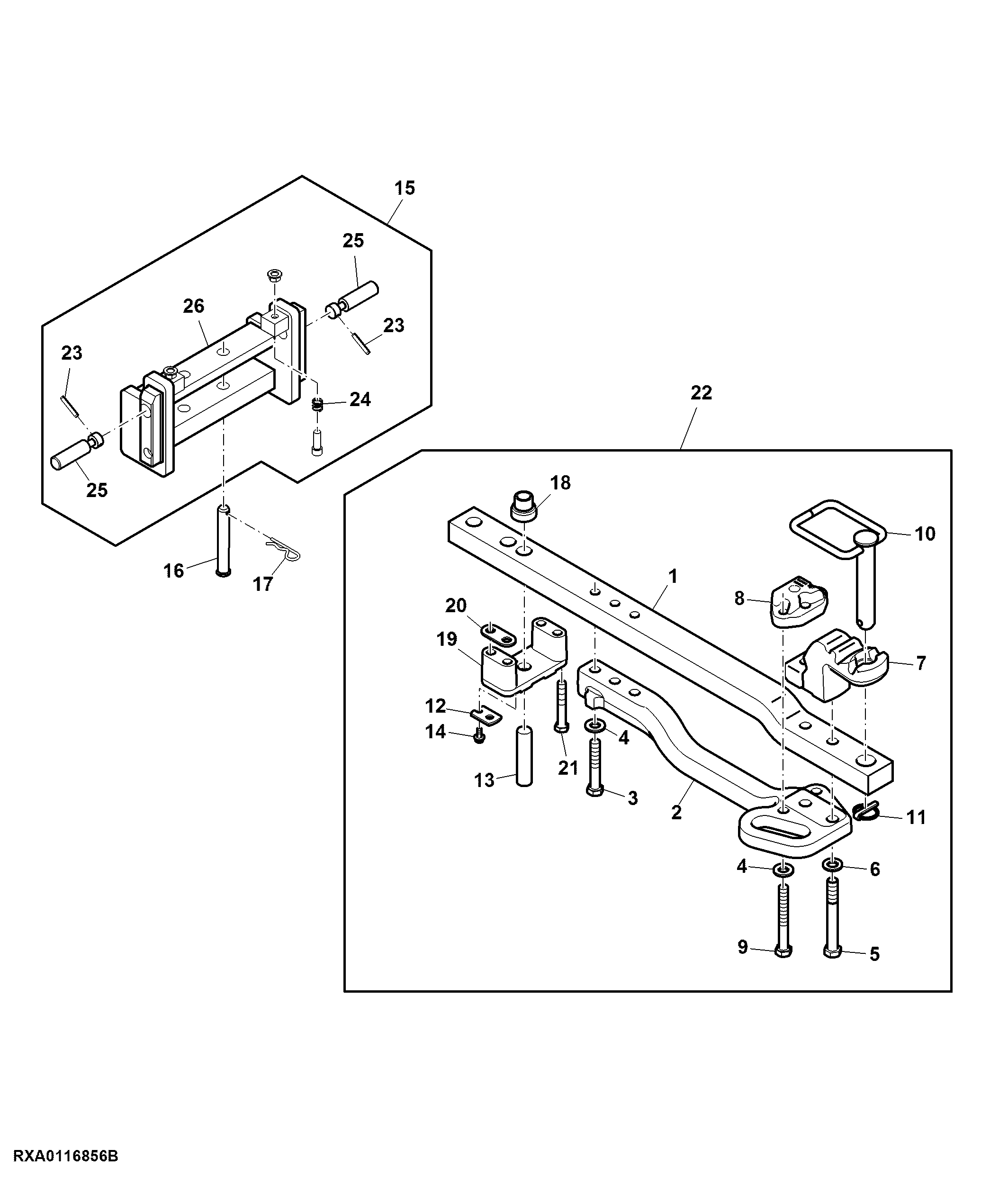

Attachment, High Capacity Drawbar, Category 3

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R572152	1	Drawbar	SUB FOR R303166
2	R228959	1	Brace	-
3	19M9987	3	Screw	M20 X 110
4	24M7242	5	Washer	21.400 X 42 X 5 mm
5	R115172	2	Cap Screw	-
6	R52006	2	Washer	-
7	R537390	1	Strap	ORDER RE566117, SUB FOR R132544
7	R537390	1	Strap	ORDER RE566117
7	RE566117	1	Strap	-
8	R236804	1	Retainer	-
9	19M9142	2	Cap Screw	M20 X 160
10	RE150871	1	Pin Fastener	-
11	AR62150	1	Quick Lock Pin	-
12	R115453	1	Strap	-
13	R210619	1	Pin	-
14	19M7784	1	Screw	M10 X 20
15	RE305601	1	Hitch	-
16	R195320	2	Pin	-
17	A3581R	2	Spring Locking Pin	-
18	R337376	1	Bushing	SUB FOR R218767
19	R210639	1	Support	-
20	R121788	2	Strap	-
21	19M9139	4	Cap Screw	M20 X 130
22	BRE10027	1	Kit	ORDER BRE10209, SUB FOR RE330569
22	BRE10209	1	Drawbar	-
23	34M7257	2	Spring Pin	8 X 45 mm
24	R311186	2	Spring	-
25	R313413	2	Pin	-
26	RE310296	1	Support	-
27	19M8704	1	Screw	M12 X 35
28	14M7299	1	Flange Nut	M12
