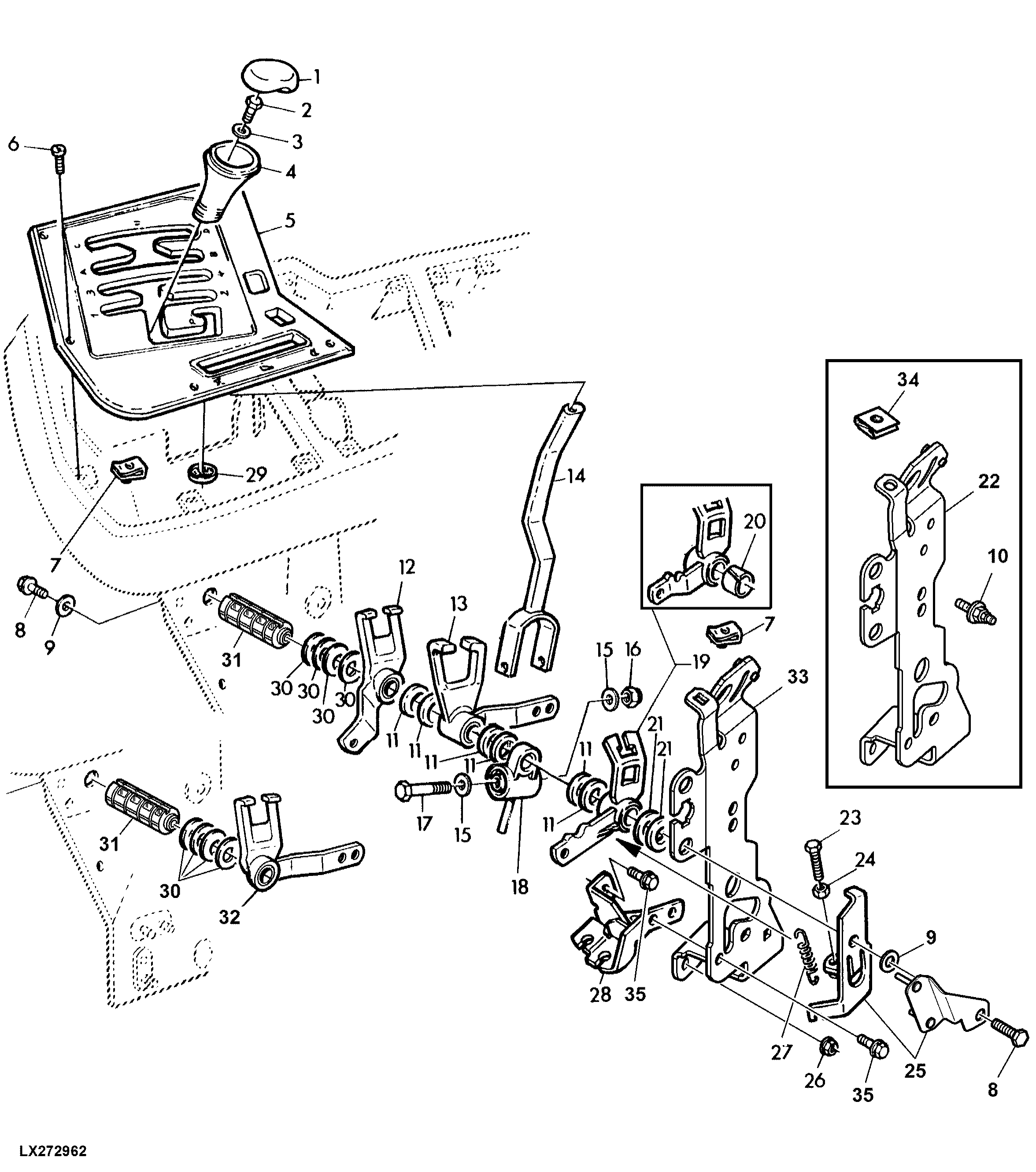

GEAR SHIFT COMPONENTS WITH 16-SPEED TRANSMISSION (POWRREVERSER)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	L150446	1	Insert	-
2	19M7560	1	Cap Screw	M6 X 16
3	24M7139	1	Washer	6.400 X 18 X 1.600 mm
4	L116840	1	Knob	-
5	AL110723	1	Panel	(OPEN OPERATOR'S STATION) INCL KEY 29
5	AL173547	1	Panel	(CAB) INCL KEY 29
6	19M8866	5	Screw	(OPEN OPERATOR'S STATION) M5 X 16
6	L218244	5	Screw	(CAB) SUB FOR L115292 APPL
7	L203687	4	Nut	SUB FOR L102357 APPL
8	M78508	2	Cap Screw	(CAB)
9	24M7024	1	Washer	9 X 28 X 3 mm
10	AL119584	1	Screw	(OPEN OPERATOR'S STATION)
11	L111165	6	Washer	-
12	AL117588	1	Quadrant	30KM/H, INCL KEY 20
13	AL117586	1	Quadrant	INCL KEY 20
14	AL110868	1	Shifter Rod	-
15	L79335	2	Washer	-
16	14M7166	1	Lock Nut	M8
17	19M8403	1	Cap Screw	M8 X 75
18	AL110860	1	Support	INCL KEY 20
19	AL150845	1	Quadrant	-
20	R198159	1	Bushing	SUB FOR L77978
21	L111988	1	Washer	TK= 1.0MM (3/64")
21	L111987	1	Washer	TK= 1.5MM (1/16")
21	L77963	1	Washer	TK= 2.0MM (5/64")
22	AL150667	1	Bracket	-
23	19M7160	1	Cap Screw	M6 X 30
24	14M7272	1	Nut	M6
25	AL179589	1	Bracket	-
26	14M7416	2	Flange Nut	M8
27	L102451	1	Extension Spring	-
28	AL110543	1	Holder	-
29	L111878	3	Nut	-
30	L112469	4	Shim	-
31	L114032	1	Pin Fastener	-
32	AL150844	1	Quadrant	40KM/H, INCL KEY 20
33	AL218299	1	Bracket	SUB FOR AL150667 APPL
34	L111480	1	Push Nut	-
35	19M7865	1	Screw	M8 X 16

GEAR SHIFT COMPONENTS WITH 16-SPEED TRANSMISSION (POWRREVERSER)
