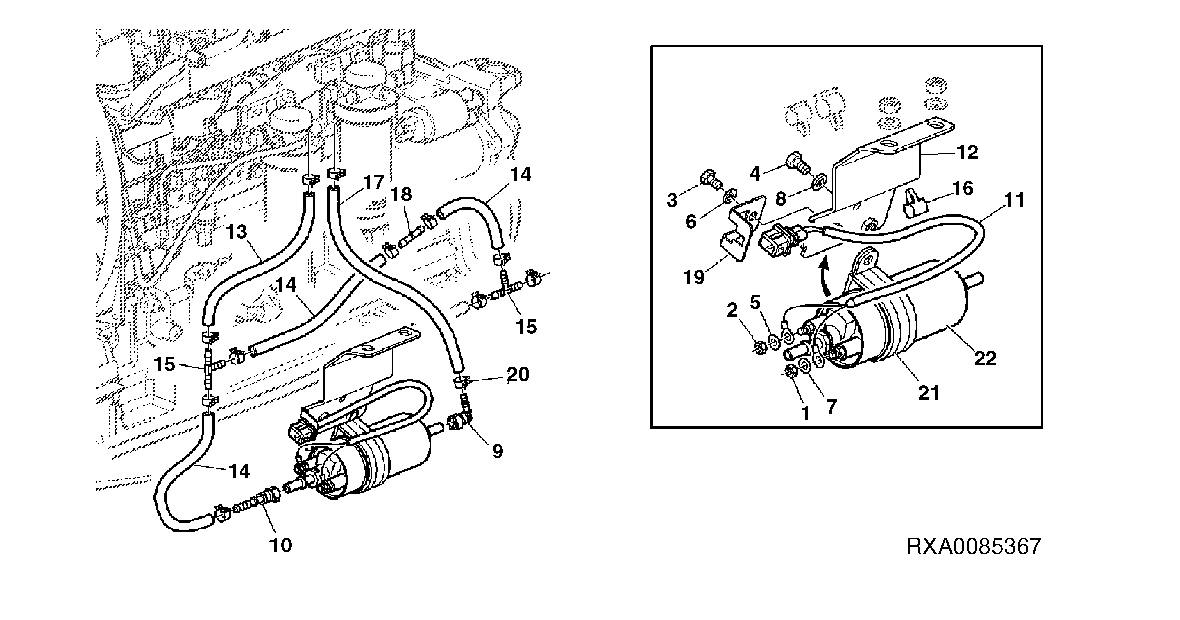

Fuel Hoses (Tier II Engine) ( - 034662)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7139	1	Nut	M4
2	14M7297	1	Nut	M5
3	19M7300	1	Cap Screw	M6 X 10
4	19M7560	1	Cap Screw	M6 X 16
5	24M7027	1	Washer	5.300 X 10 X 1 mm
6	24M7054	1	Washer	6.400 X 12 X 1.600 mm
7	24M7117	1	Washer	4.300 X 9 X 0.800 mm
8	24M7139	1	Washer	6.400 X 18 X 1.600 mm
9	AL154046	1	Quick Coupler	-
10	RE218699	1	Quick Coupler	-
11	AL169430	1	Wiring Harness	-
12	AL169695	1	Retainer	-
13	-	1	Part 13	LGHT=340MM(13-25/64"), (MF L65382)
14	-	3	Part 14	LGHT=200MM(7-7/8"), (MF L65382)
15	L168718	2	Fitting	-
16	L156248	1	Clamp	-
17	-	1	Part 17	LGTH=480(18-57/64"), (MF L65382)
18	L167846	1	Orifice	-
19	L168127	1	Angle	-
20	R56101	14	Clip	-
21	AL169412	1	Clamp	-
22	AL168483	1	Fuel Pump	-

Fuel Hoses (Tier II Engine) ( - 034662)

Нет текстового описания
