Открытый узел

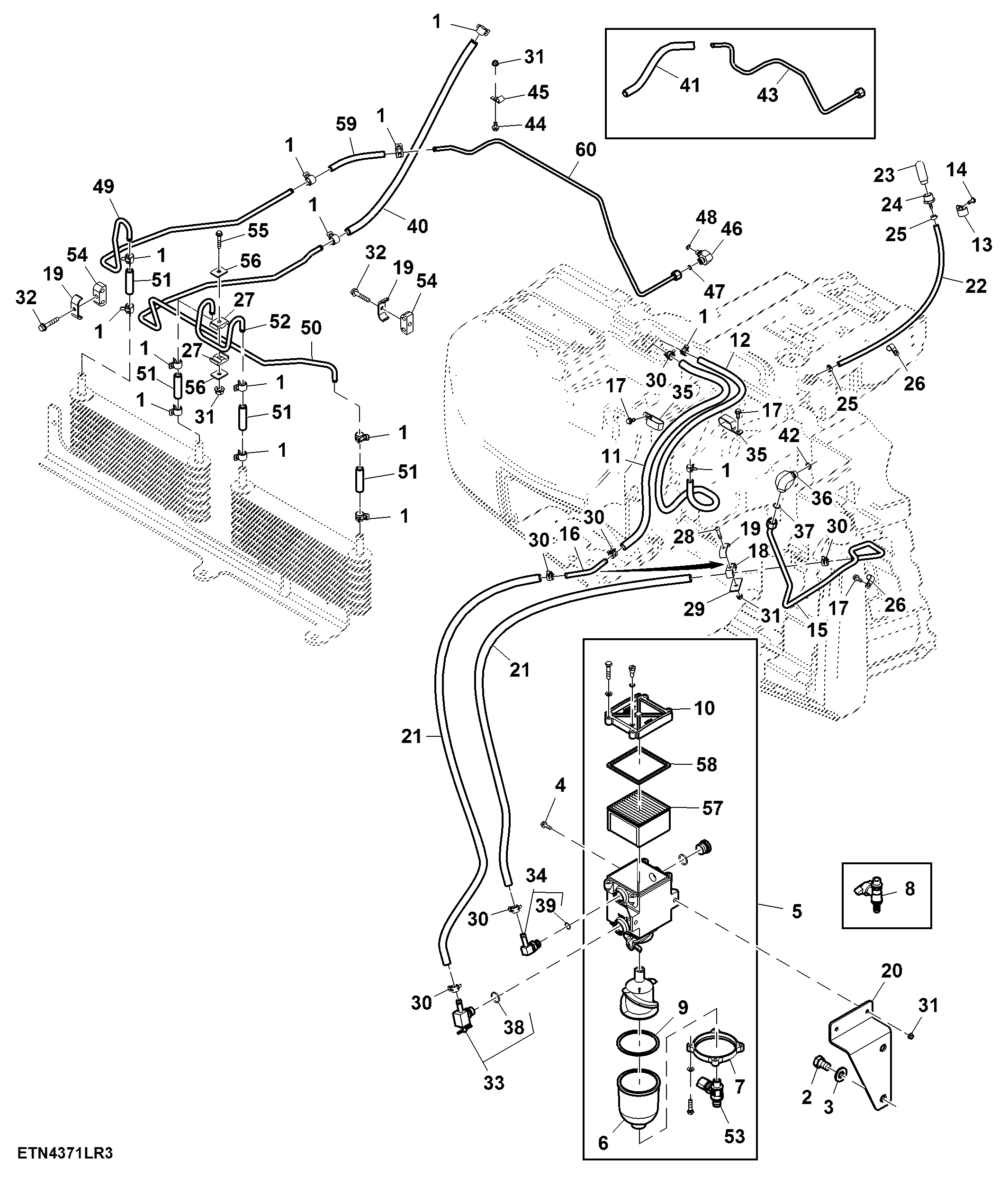

Fuel Lines, W/ Water Separator, 6.8 L Engine

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R202160	14	Clamp	-
2	19M7946	2	Cap Screw	M20 X 40
3	24M7242	2	Washer	21.400 X 42 X 5 mm
4	19M7867	2	Screw	M8 X 25
5	RE575968	1	Sediment Bowl	SUB FOR RE242329
6	R281523	1	Bowl	-
7	R281524	1	Ring	-
8	R281525	1	Drain Valve	ORDER R553405
9	R281527	1	Gasket	-
10	R281529	1	Cover	-
11	-	1	Part 11	Fuel Supply Line CTL 839.5 mm, MF TY22553
12	-	1	Part 12	Fuel Return Line CTL 1271.6 mm, MF TY22552
13	T27550	1	Clip	-
14	R216838	1	Screw	-
15	RE332353	1	Fuel Line	Water Separator to Engine
16	R310276	1	Fuel Line	Fuel Tank to Water Separator
17	19M7866	3	Screw	M8 X 20
18	R184066	1	Clamp	-
19	R184060	3	Cover	-
20	R311448	1	Bracket	-
21	R311477	2	Cushion	-
22	-	1	Part 22	Fuel Vent Line CTL 1579.6 mm, MFTY22551
23	H216169	1	Breather	-
24	H217849	1	Fitting	-
25	R56101	2	Clip	-
26	H75541	2	Clamp	-
27	H128515	2	Clamp	-
28	R184640	1	Screw	-
29	H112567	1	Plate	-
30	R184863	6	Hose Clamp	-
31	14M7298	4	Flange Nut	M8
32	19M7897	2	Screw	M8 X 35
33	RE287835	1	Valve	-
34	RE287839	1	Fitting	-
35	R50454	2	Clamp	-
36	RE311479	1	Elbow Fitting	-
37	T15712	1	O-Ring	-
38	51M7097	1	O-Ring	18 X 2.500 mm
39	HXE21461	1	O-Ring	-
40	R329345	1	Hose	Fuel Cooler Return
41	R329344	1	Hose	Fuel Cooler Supply USE WITH RE287792
42	51M7095	1	O-Ring	11.300 X 2.200 mm
43	RE287792	1	Fuel Line	Engine to Cooler ORDER RE563949; ALSO ORDER R542098
44	19M7865	1	Screw	M8 X 16
45	T13814	1	Clamp	-
46	RE311480	1	Elbow Fitting	-
47	R63548	1	O-Ring	-
48	R528719	1	O-Ring	-
49	R329337	1	Fuel Line	Fuel Cooler Supply
50	R329338	1	Fuel Line	Fuel Cooler Return
51	R329346	4	Hose	Fuel Cooler Lines to Coolers
52	R329339	1	Fuel Line	Fuel Cooler to Fuel Cooler Connection
53	R553405	1	Drain Valve	-
54	R184064	2	Clamp	-
55	19M7799	1	Screw	M8 X 45
56	H121163	2	Strap	-
57	N378886	1	Fuel Filter	-
58	N378887	1	Gasket	-
59	R542098	1	Hose	USE WITH RE563949
60	RE563949	1	Fuel Line	-

Fuel Lines, W/ Water Separator, 6.8 L Engine
