Открытый узел

Front Hitch, Standard, W/ Push Bar

Front Hitch, Standard, W/ Push Bar

Front Hitch, Standard, W/ Push Bar

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

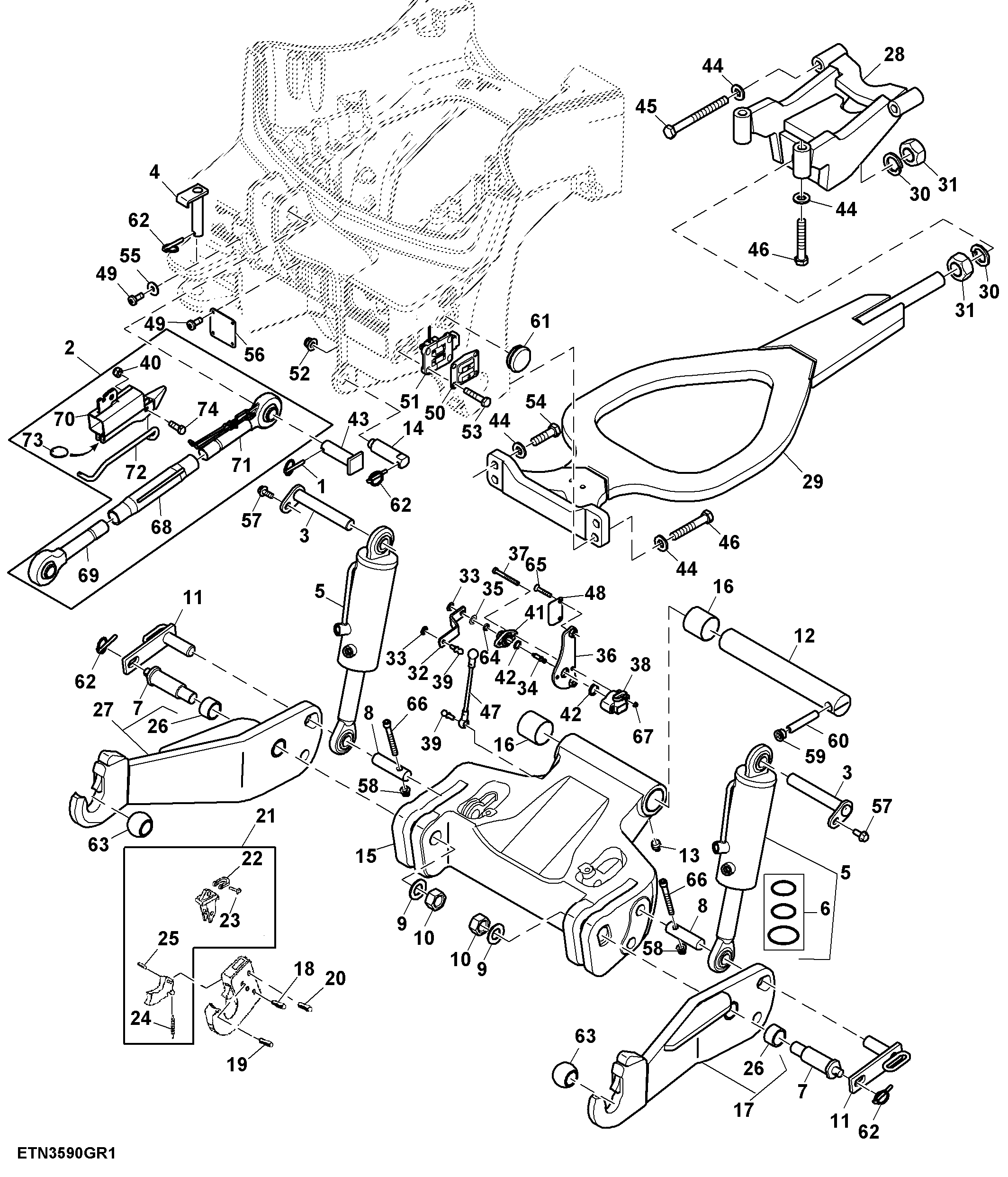

Front Hitch, Standard, W/ Push Bar

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AA21292	1	Quick Lock Pin	-
2	RE572858	1	Center Link	SUB FOR RE324763
3	RE288829	2	Weld Pin	-
4	RE208716	1	Weld Pin	-
5	RE288832	2	Hydraulic Cylinder	INCLUDES RE194231
6	RE194231	2	Seal Kit	-
7	R194201	2	Pin	-
8	R308275	2	Pin	-
9	24M7202	2	Washer	31 X 56 X 4 mm
10	14M7279	2	Nut	M30
11	RE288909	2	Pin	-
12	R308277	1	Shaft	-
13	LCA86713	1	Lubrication Fitting	-
14	R308274	1	Stud	-
15	RE288833	1	Frame	INCLUDES (2) R288834
16	R288834	2	Bushing	-
17	RE309138	1	Lift Arm	LH; INCLUDES 34M3866, 34M7220, 34M7071, AL117727, L115082, L115083, L115353, 34M7064 and R193002
18	34M3866	2	Spring Pin	6 X 32 mm
19	34M7220	2	Spring Pin	13 X 35 mm
20	34M7071	2	Spring Pin	10 X 35 mm
21	AL117727	2	Pawl	-
22	L115082	2	Shackle	-
23	L115083	2	Rivet	-
24	L115353	2	Extension Spring	-
25	34M7064	2	Spring Pin	8 X 18 mm
26	R193002	2	Bushing	-
27	RE309134	1	Lift Arm	RH; INCLUDES 34M3866, 34M7220, 34M7071, AL117727, L115082, L115083, L115353, 34M7064 and R193002
28	RE289091	1	Support	-
29	RE578837	1	Frame	SUB FOR RE289092
30	R219414	2	Lock Washer	-
31	CQ08937	2	Nut	-
32	R311762	1	Arm	-
33	L79239	1	Retainer	USE WITH R311702
33	14M7303	2	Flange Nut	M6, USE WITH R551306
34	R551306	1	Shaft	SUB FOR R311702
35	24H1302	1	Washer	13/32" X 11/16" X 0.035"
36	RE583428	1	Bracket	SUB FOR RE319239
37	19M9158	2	Screw	M4 X 40
38	AE74688	1	Sensor	Position Sensor
39	55M7012	2	Ball Stud	-
40	14M7560	1	Lock Nut	M14
41	RE583631	1	Support	-
41	R311707	1	Support	ORDER RE583631
42	P48347	2	O-Ring	-
43	R190356	1	Pin Fastener	-
44	24M7242	8	Washer	21.400 X 42 X 5 mm
45	19M10181	2	Cap Screw	M20 X 200
46	19M9137	4	Cap Screw	M20 X 120
47	RE321063	1	Rod	-
48	RE309411	1	Cover	-
49	L174673	6	Screw	-
50	L169912	1	Boot	-
51	AL172871	1	Control	-
52	14M7568	4	Lock Nut	M5
53	19M7317	4	Screw	M5 X 30
54	19M9133	2	Cap Screw	M20 X 70
55	24M7251	2	Washer	6.400 X 18 X 1.600 mm
56	R561841	1	Cover	-
56	R318907	1	Cover	ORDER R561841
57	19M7789	2	Screw	M12 X 30
58	14M7401	2	Lock Nut	M12
59	R98012	1	Fitting Plug	-
60	R319433	1	Pin	-
61	L170041	2	Plug	-
62	AR60372	4	Quick Lock Pin	-
63	L40829	2	Ball	-
64	L110245	1	Seal	-
65	19M9563	2	Screw	M8 X 50
66	19M9896	2	Socket Head Screw	M12 X 110
67	M136173	2	Lock Nut	-
68	RE572860	1	Link Body	SUB FOR RE330108
69	RE330106	1	Link End	-
70	RE330105	1	Sleeve	-
71	RE330107	1	Link End	-
72	R325585	1	Rod	-
73	R80436	1	Ring	-
74	19M7404	1	Cap Screw	M14 X 40
