Открытый узел

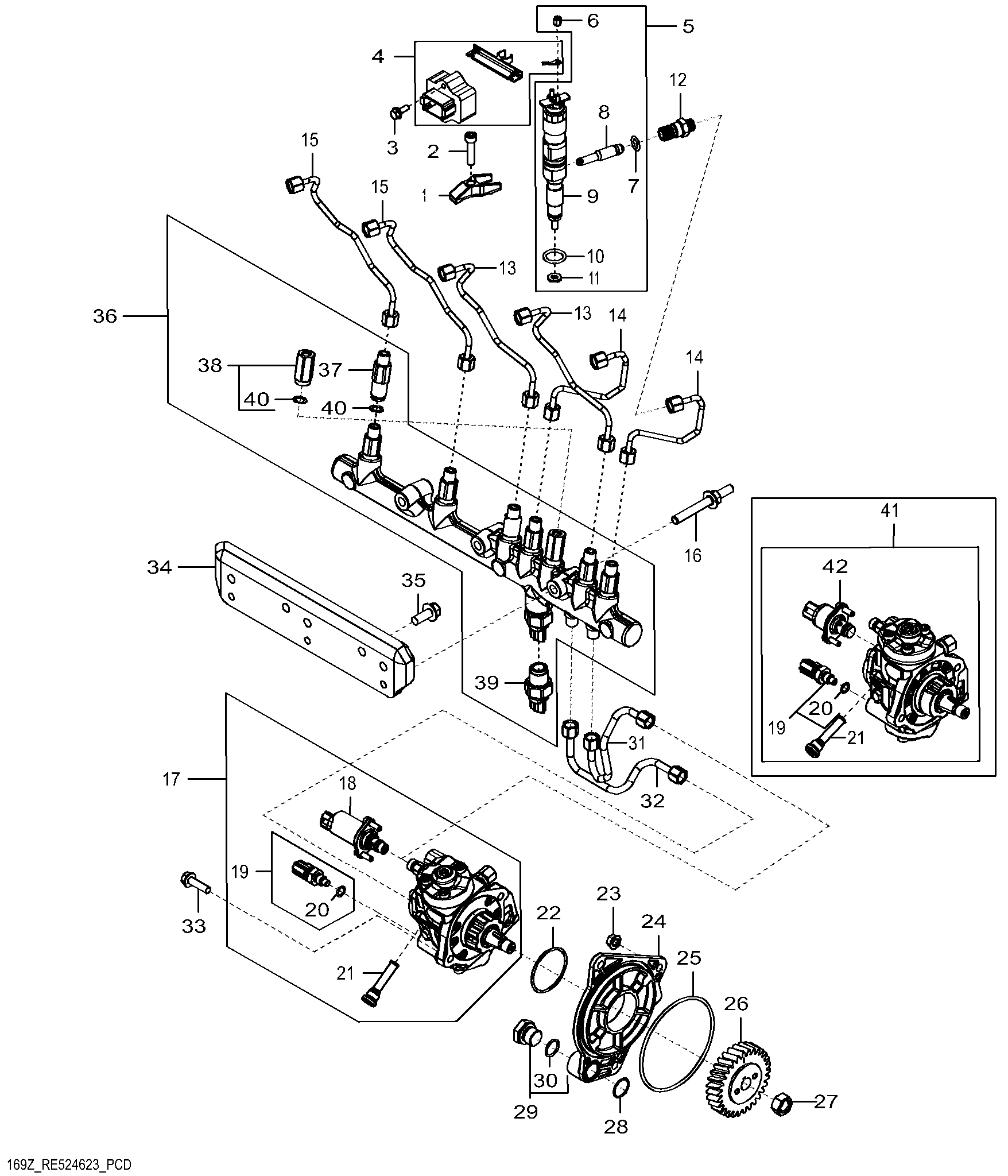

169Z Fuel Injection System ( - 673146)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R522417	6	Clamp	SUB FOR R518345
2	RE528096	6	Screw With Washer	USE WITH R522417
2	R504781	6	Cap Screw	USE WITH R518345
3	19M7775	2	Screw	M6 X 16
4	RE509093	1	Wiring Harness	-
5	DZ100217	1	Nozzle Kit	SUB FOR RE546781 OR RE524382
5	SE501926	1	Injection Nozzle Reman	REMAN FOR RE546781 OR RE524382
6	R134920	12	Nut	-
7	R65397	6	O-Ring	-
8	RE522594	6	Tube	LGTH = 61 mm
9	-	6	Part 11	TYPE 70 - 1200 cc, ORDER DZ100217
10	R505452	6	O-Ring	-
11	R131051	6	Washer	SUB FOR APPL R515535
12	R515044	6	Fitting	M16 X 1.5 X M14 X 1.5, ALSO ORDER R65397
13	DZ104957	2	Fuel Line	Cylinder 3 and 4 SUB FOR RE507540
14	DZ104958	2	Fuel Line	Cylinder 1 and 2 SUB FOR RE507539
15	DZ104959	2	Fuel Line	Cylinder 5 and 6 SUB FOR RE523249
16	R529168	3	Stud	M10; LGTH = 90 mm, SUB FOR R521159
17	RE507959	1	Fuel Injection Pump	-
17	SE501915	1	Fuel Injection Pump Reman	REMAN FOR RE507959
18	DZ111135	1	Control Valve	USE WITH RE507959; SUB FOR RE530337
19	RE516336	2	Fuel Temperature Sensor	-
20	R524234	2	O-Ring	-
21	RE516999	2	Screen	-
22	R516125	1	O-Ring	-
23	14M7298	3	Flange Nut	M8
24	R504577	1	Adapter	-
25	R55453	1	O-Ring	-
26	R502541	1	Gear	Z = 30
27	R91360	1	Nut	-
28	R116031	1	O-Ring	-
29	RE517370	1	Fitting	-
30	51M7044	1	O-Ring	17.300 X 2.200 mm
31	DZ104988	1	Fuel Line	SUB FOR RE544262 OR RE527054
32	DZ104989	1	Fuel Line	SUB FOR RE527055; RE544263 OR RE507538
33	19M7868	2	Screw	M8 X 30
34	R521530	1	Bracket	-
35	19M7785	2	Screw	M10 X 25
36	RE522596	1	Rail	SUB FOR RE520928
37	RE515636	6	Restrictor	USE WITH R515454
38	RE516335	1	Pressure Relief Valve	INCLUDES R515454
39	RE520930	1	Sensor	Rail Pressure Sensor
40	R515454	7	Shim	-
41	RE527528	1	Fuel Injection Pump	ORDER RE507959
41	SE501916	1	Fuel Injection Pump Reman	REMAN FOR RE527528; ORDER SE501915
42	DZ111137	1	Control Valve	USE WITH RE527528; SUB FOR RE534109, RE532250 OR RE560091
