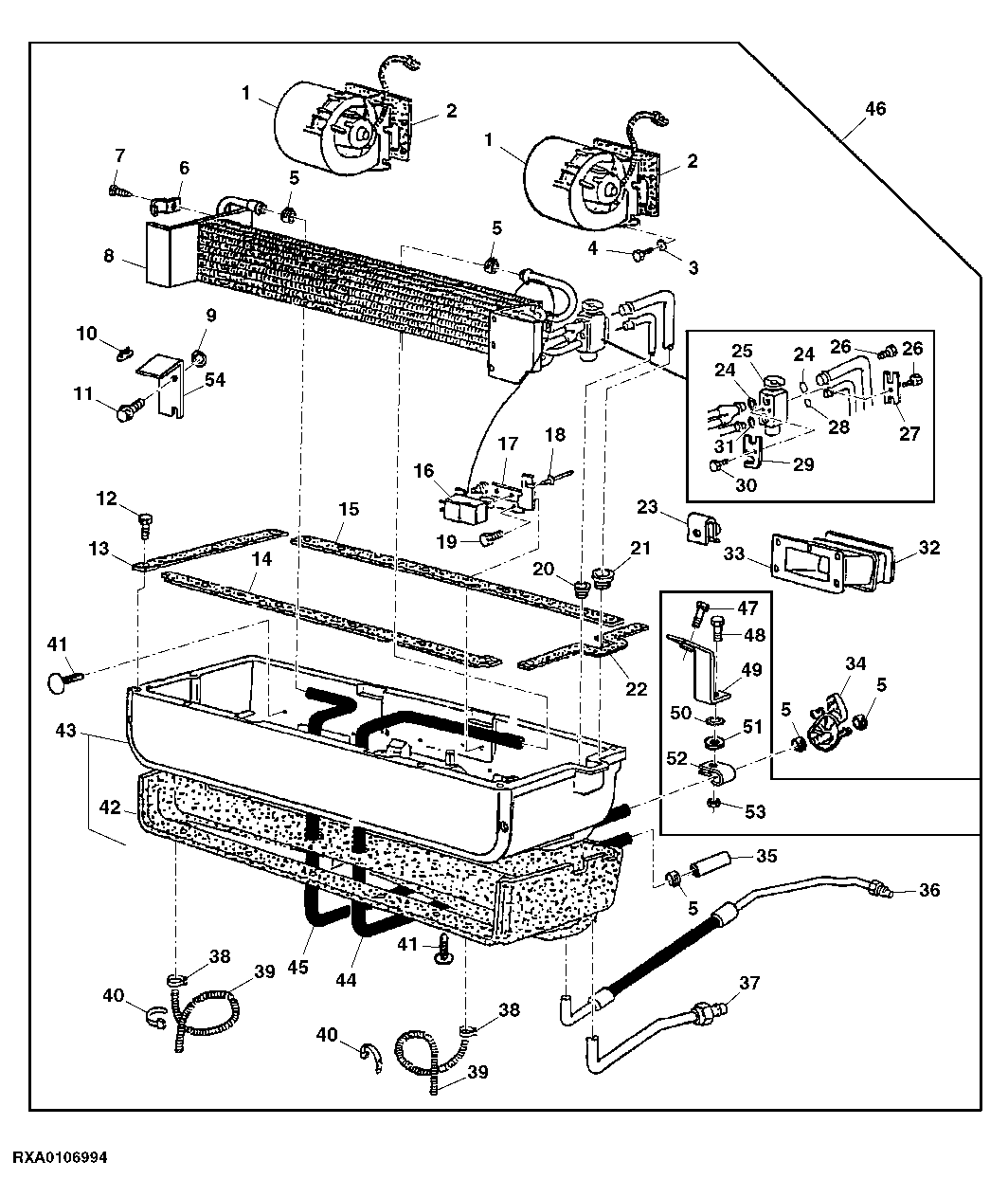

HEATER / A/C-UNIT ( - 055077)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AL110881	2	Blower	(SUB FOR AL80700)
2	R115928	2	Insulator	-
3	24M7139	8	Washer	6.400 X 18 X 1.600 mm
4	19M7863	8	Screw	M6 X 25
5	R117721	5	Clamp	-
6	R117822	1	Clamp	-
7	37M7179	1	Screw	-
8	RE241384	1	Core	(SUB FOR RE66330, RE152404 AND RE180243)
9	R117723	2	Nut	-
10	RE49636	1	Resistor	(SUB RE171329 AND R171328, THIS APPLICATION)
10	RE217662	1	Resistor Network	(SUB FOR RE171329) (ALSO ORDER R171328)
11	19M7863	2	Screw	M6 X 25
12	37H164	14	Screw	-
13	R106181	1	Gasket	-
14	R106288	1	Gasket	-
15	R106287	1	Gasket	-
16	RE198074	1	Temperature Switch	(SUB FOR AH144020)
17	L77843	1	Bracket	-
18	M67899	2	Rivet	-
19	19M7372	2	Cap Screw	M5 X 16
20	L76256	1	Grommet	-
21	R132031	1	Grommet	-
22	R114676	1	Gasket	-
23	M84972	8	Nut	-
24	R33259	1	O-Ring	ID=13.995MM
24	R183412	1	O-Ring	ID=17.170MM
25	RE283957	1	Valve	(SUB FOR RE57575 OR RE174764)
26	19M8666	1	Screw	M6 X 16
27	R125223	1	Plate	FRONT
28	R10093	2	O-Ring	-
29	L77943	1	Plate	REAR
30	PT11778	2	Bolt	-
31	R113050	1	O-Ring	-
32	R110949	2	Gasket	-
33	R107923	2	Air Duct	-
34	RE47070	1	Valve	(SUB AT193500)
35	R118305	1	Coupling	5" (127MM)
36	RE69118	1	Line	-
37	RE65807	1	Line	-
38	AR48236	2	Clamp	-
39	R106180	2	Conduit	-
40	R44302	2	Tie Band	-
41	R117722	11	Clamp	-
42	RE58059	1	Housing	SUB FOR R110406
43	RE58059	1	Housing	(SUB FOR RE56143)
44	-	1	Part 46	(OUTLET) 27.5" (700MM), (MAKE FROM TY22328)
45	-	1	Part 47	(INLET) 27.5" (700MM), (MAKE FROM TY22328)
46	RE217823	1	Module	(SUB RE241387) (SUB COMPONENT)
47	19M7286	1	Cap Screw	M6 X 25
48	19M7867	1	Screw	M8 X 25
49	RE58061	1	Support	-
50	24M7088	1	Washer	6.600 X 12 X 1.600 mm
51	12M7081	1	Lock Washer	6.400 mm
52	T38377	1	Clamp	-
53	14M7298	1	Flange Nut	M8
54	R112592	1	Bracket	-
