HANDRAILS (2-POST FOLDING ROPS/OPEN STATION)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	RE153169	1	Handrail	(SUB FOR RE55147) LH, FRONT
1	RE55146	1	Handrail	RH, FRONT
2	19M7785	3	Screw	M10 X 25
3	RE70117	1	Handrail	LH
4	19M7139	2	Cap Screw	M8 X 20
5	RE51077	1	Handrail	RH
5	03M7308	1	Bolt	(W/O GUARDRAIL) M8 X 16
5	24M7055	1	Washer	(W/O GUARDRAIL) 8.400 X 16 X 1.600 mm
6	R115667	1	Plate	-
7	19M7162	2	Cap Screw	M8 X 16
8	14M7273	2	Nut	M8
9	19M7162	2	Cap Screw	M8 X 16
10	14M7273	2	Nut	M8
11	19M7162	1	Cap Screw	M8 X 16
12	24M7036	1	Washer	9 X 16 X 1.600 mm
13	19M7513	2	Cap Screw	M8 X 30
14	24M7036	4	Washer	9 X 16 X 1.600 mm
15	14M7166	2	Lock Nut	M8
16	RE55167	1	Handrail	RH, REAR
17	24M7036	1	Washer	9 X 16 X 1.600 mm
18	19M7881	1	Screw	M8 X 20
19	RE54634	1	Guard	RH
20	19M7881	1	Screw	M8 X 20
21	19M7785	1	Screw	M10 X 25

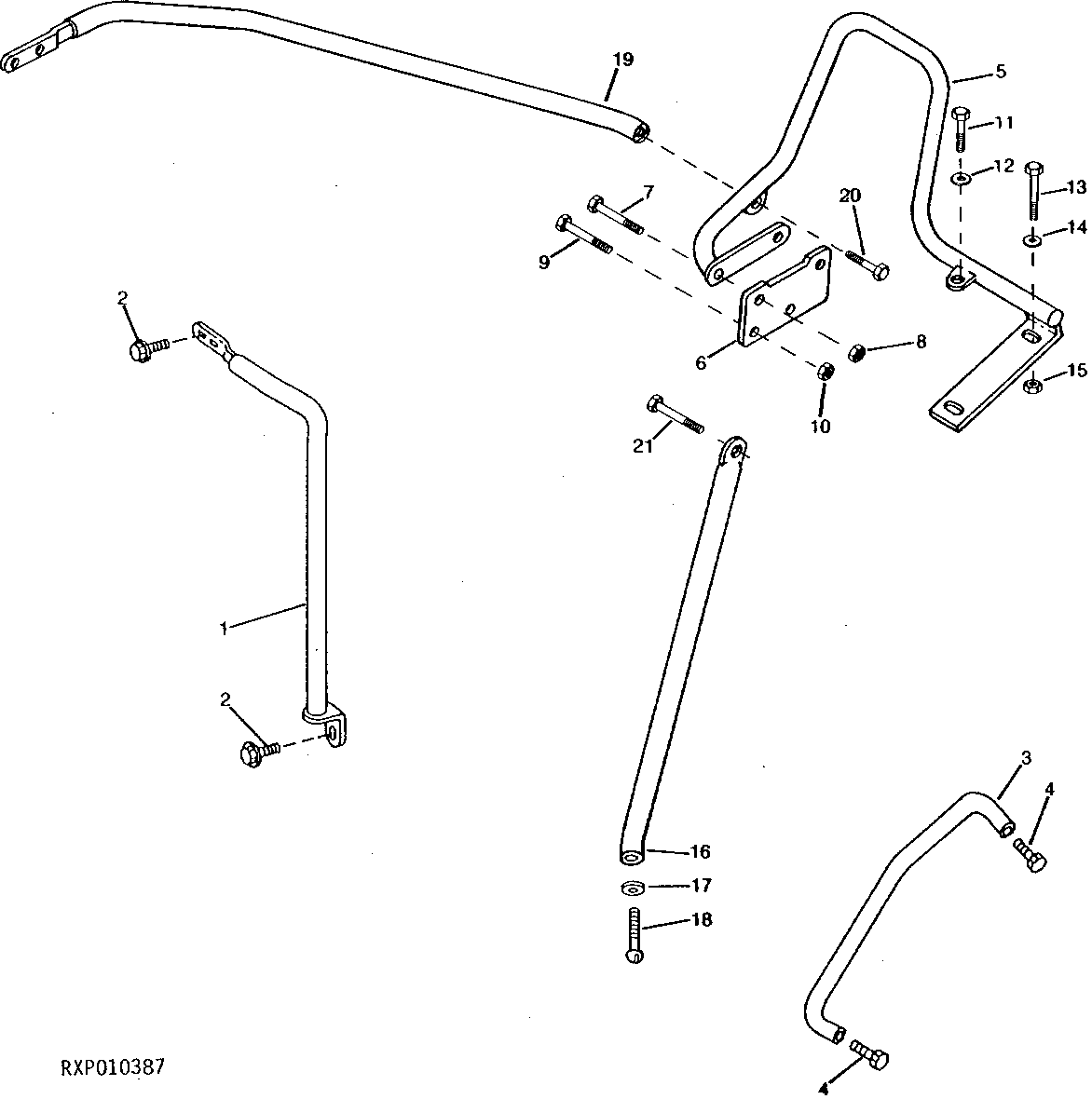

HANDRAILS (2-POST FOLDING ROPS/OPEN STATION)
