Открытый узел

HVAC Lines (6.8L Engine)

HVAC Lines (6.8L Engine)

HVAC Lines (6.8L Engine)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

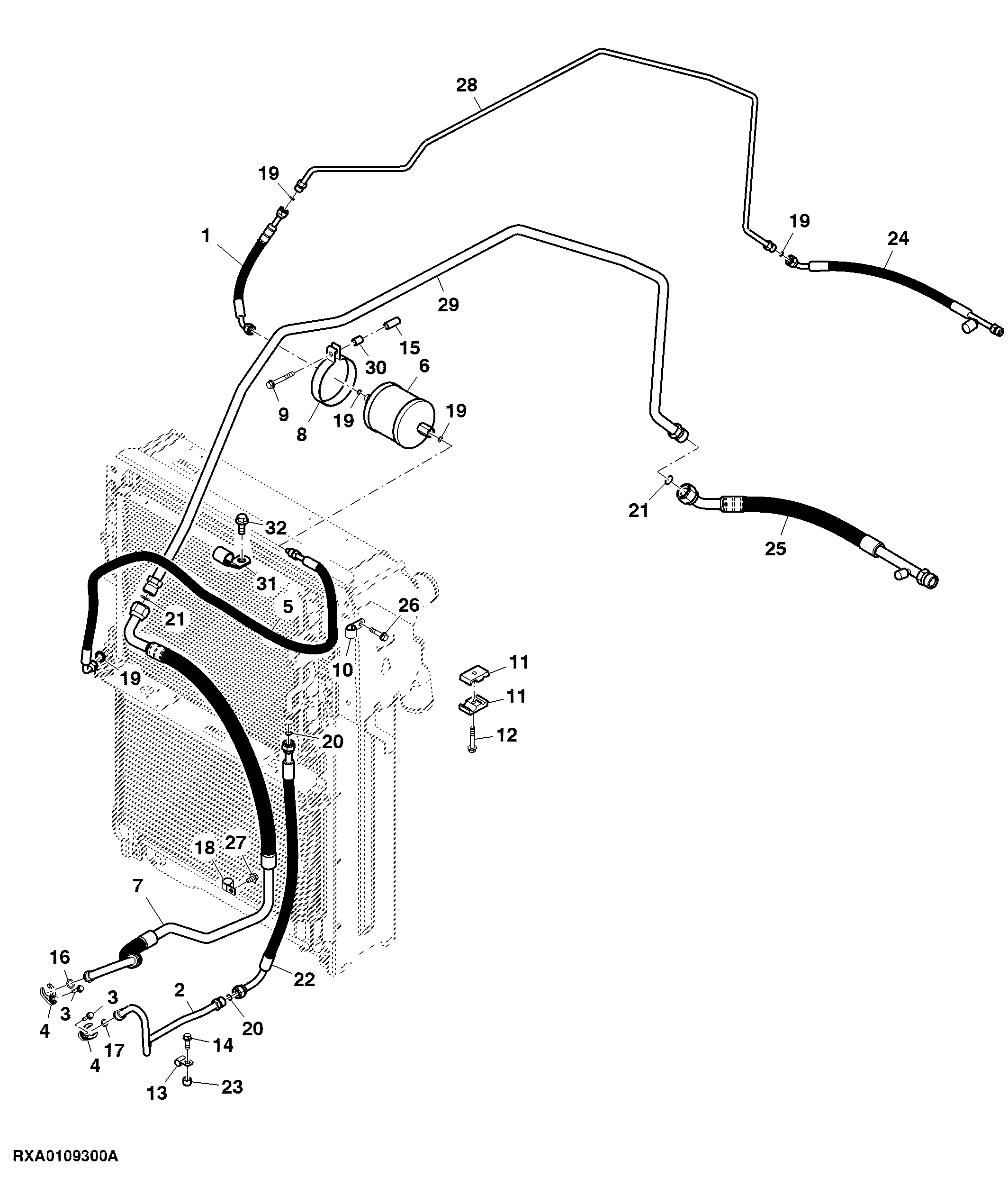

HVAC Lines (6.8L Engine)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	RE304488	1	Hose	Receiver Line
2	RE317341	1	Line	Condenser to Compressor
3	19M7863	2	Screw	M6 X 25
4	R295484	2	Clamp	-
5	RE305491	1	Hose	Condensor to Drier SUB FOR RE323228
6	RE576834	1	Receiver-Dryer	SUB FOR RE291794
7	RE305112	1	Line	AC Line To Compressor
8	99M7102	1	Clamp	-
9	19M7801	1	Screw	M8 X 60
10	R213627	1	Hose Clamp	-
11	H109046	2	Clamp	-
12	19M7800	1	Screw	M8 X 50
13	H75541	1	Clamp	-
14	19M7867	1	Screw	M8 X 25
15	28H3424	1	Bushing	0.364" X 0.540" X 1-1/4"
16	51M7090	1	O-Ring	13.400 X 2.400 mm
17	51M7089	1	O-Ring	10.800 X 2.400 mm
18	AH78237	1	Clamp	-
19	R183409	5	O-Ring	-
20	R183410	2	O-Ring	-
21	R183412	2	O-Ring	-
22	RE317342	1	Refrigerant Hose	Condenser to Compressor
23	R205400	1	Spacer	-
24	RE321761	1	Refrigerant Hose	A/C to Cab
25	RE321762	1	Refrigerant Hose	A/C from Cab
26	19M7897	1	Screw	M8 X 35
27	19M7865	1	Screw	M8 X 16
28	RE305488	1	Line	Drier to Cab
29	RE305489	1	Line	Cab To Compressor
30	R54701	1	Spacer	-
31	R252624	1	Hose Clamp	-
32	19M7785	1	Screw	M10 X 25
