Открытый узел

SyncroPlus™ Lower Linkage

SyncroPlus™ Lower Linkage

SyncroPlus™ Lower Linkage

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

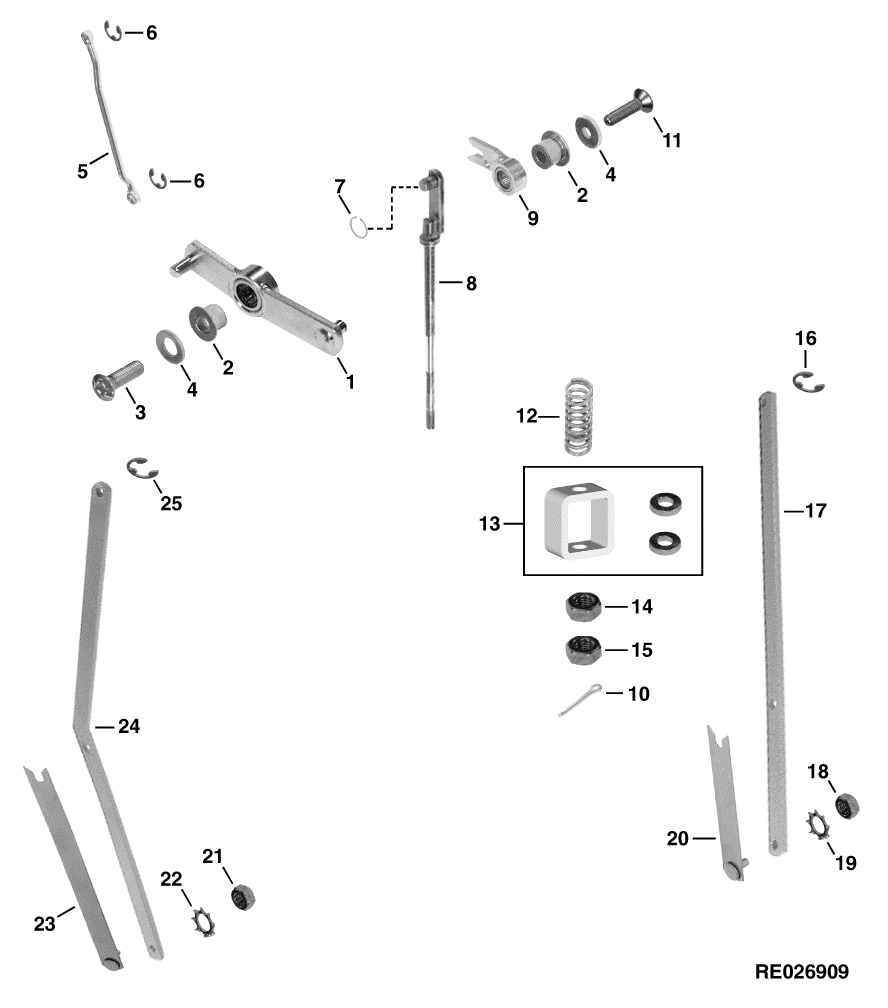

SyncroPlus™ Lower Linkage

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	RE159206	1	Arm	((XXXXXX- ) TSN 7200-002385; 7400-002766) (SUB FOR RE60733)
1	RE55115	1	Arm	(( -XXXXXX) TSN 7200-002384; 7400-002765)
2	R113391	1	Pivot	(SUB R118164 AND R118165)
2	R118164	1	Pivot	(( -XXXXXX) TSN 7200-002384; 7400-002765)
2	R117823	1	Pivot	((XXXXXX- ) TSN 7200-002385; 7400-002766)
3	19M7924	1	Screw	M8 X 16, (SUB R118165 AND R118164)
3	R118165	1	Screw	-
3	19M8533	1	Screw	M10 X 25
3	19M8447	1	Screw	M10 X 35
4	R111716	1	Washer	(( -XXXXXX) TSN 7200-002384; 7400-002765)
4	24M7178	1	Washer	((XXXXXX- ) TSN 7200-002385; 7400-002766) 10.500 X 30 X 2.500 mm
5	R114867	1	Rod	(W/CAB)
5	RE52388	1	Rod	(W/O CAB) (SUB FOR R118417)
6	40M7042	2	Snap Ring	(W/CAB)
6	40M7040	2	Snap Ring	(W/O CAB)
7	40M7042	1	Snap Ring	-
8	RE54611	1	Rod	-
9	RE60735	1	Arm	(W/O CAB) ((XXXXXX- ) TSN 7200-002385; 7400-002766)
9	RE52444	1	Arm	(W/O CAB) (( -XXXXXX) TSN 7200-002384; 7400-002765)
9	RE51060	1	Arm	(W/CAB) (( -XXXXXX) TSN 7200-002384; 7400-002765)
9	RE60731	1	Arm	(W/CAB) ((XXXXXX- ) TSN 7200-002385; 7400-002766)
10	11M7105	1	Cotter Pin	1.600 X 12 mm
11	19M7924	1	Screw	M8 X 16
11	R118165	1	Screw	-
12	R115957	1	Compression Spring	-
13	RE51287	1	Kit	-
14	14H649	1	Nut	1/4"
15	14H980	1	Nut	1/4"
16	40M7042	1	Snap Ring	-
17	R113397	1	Strap	(W/CAB)
17	R115630	1	Strap	(W/O CAB)
18	14M7273	1	Nut	M8
19	12M7032	1	Lock Washer	8.400 mm
20	RE50410	1	Clip	-
21	14M7273	1	Nut	M8
22	12M7032	1	Lock Washer	8.400 mm
23	RE55110	1	Clip	-
24	RE65525	1	Strap	(W/CAB) (SUB FOR RE51066)
24	RE65526	1	Strap	(W/O CAB) (SUB FOR RE52380)
25	40M7042	1	Snap Ring	-
