SyncroPlus™ Inner And Outer Arm Linkage (003850 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	RE60728	1	Arm	-
2	24H1338	2	Washer	33/64" X 7/8" X 0.048"
3	JD9962	2	Needle Bearing	-
4	A3190R	2	O-Ring	-
5	14M7274	1	Nut	M10
6	R27036	2	Plug	-
7	RE62119	1	Support	-
8	19M7479	1	Cap Screw	M10 X 80
9	19M7402	1	Cap Screw	M10 X 25
10	R125853	1	Shaft	-
11	RE49697	1	Needle Bearing	-
12	RE62134	1	Bellcrank	-
13	W25787	1	Washer	W/ MFWD
14	19M7402	1	Cap Screw	M10 X 25
15	JD9954	2	Cylindrical Roller Bearing	-
16	RE62133	1	Bellcrank	-
17	19M7402	2	Cap Screw	M10 X 25
18	24H1304	4	WASHER	13/32" X 23/32" X 0.120"
19	RE51368	2	Link End	-
20	14M7152	2	Nut	M10
21	RE62121	1	Tie Rod Assembly	1ST/REV
22	19M8337	1	Screw	M10 X 30
23	RE62122	1	Tie Rod Assembly	2ND/3RD
24	24H1781	2	Washer	13/32" X 7/8" X 1/4"
25	14M7444	2	Nut	M10
26	34M7207	2	Spring Pin	5 X 30 mm
27	RE60729	1	Arm	(W/CAB)
27	RE62617	1	Arm	(W/O CAB)
28	RE62970	1	Support	(W/CAB)
28	RE62971	1	Support	(W/O CAB)
29	T74425	8	O-Ring	-
30	JD9954	4	Cylindrical Roller Bearing	-
31	24H1395	2	Washer	25/32" X 1-7/16" X 0.060"
32	RE56218	1	Bellcrank	-
33	R108252	1	Stud	-
34	R117826	2	Pivot	-
35	RE58007	1	Bellcrank	-
36	14M7444	4	Nut	M10
37	19M7402	4	Cap Screw	M10 X 25
38	19M7387	1	Cap Screw	M12 X 40
39	14M7274	1	Nut	M10
40	24H1311	1	Washer	13/32" X 1-1/4" X 0.220"

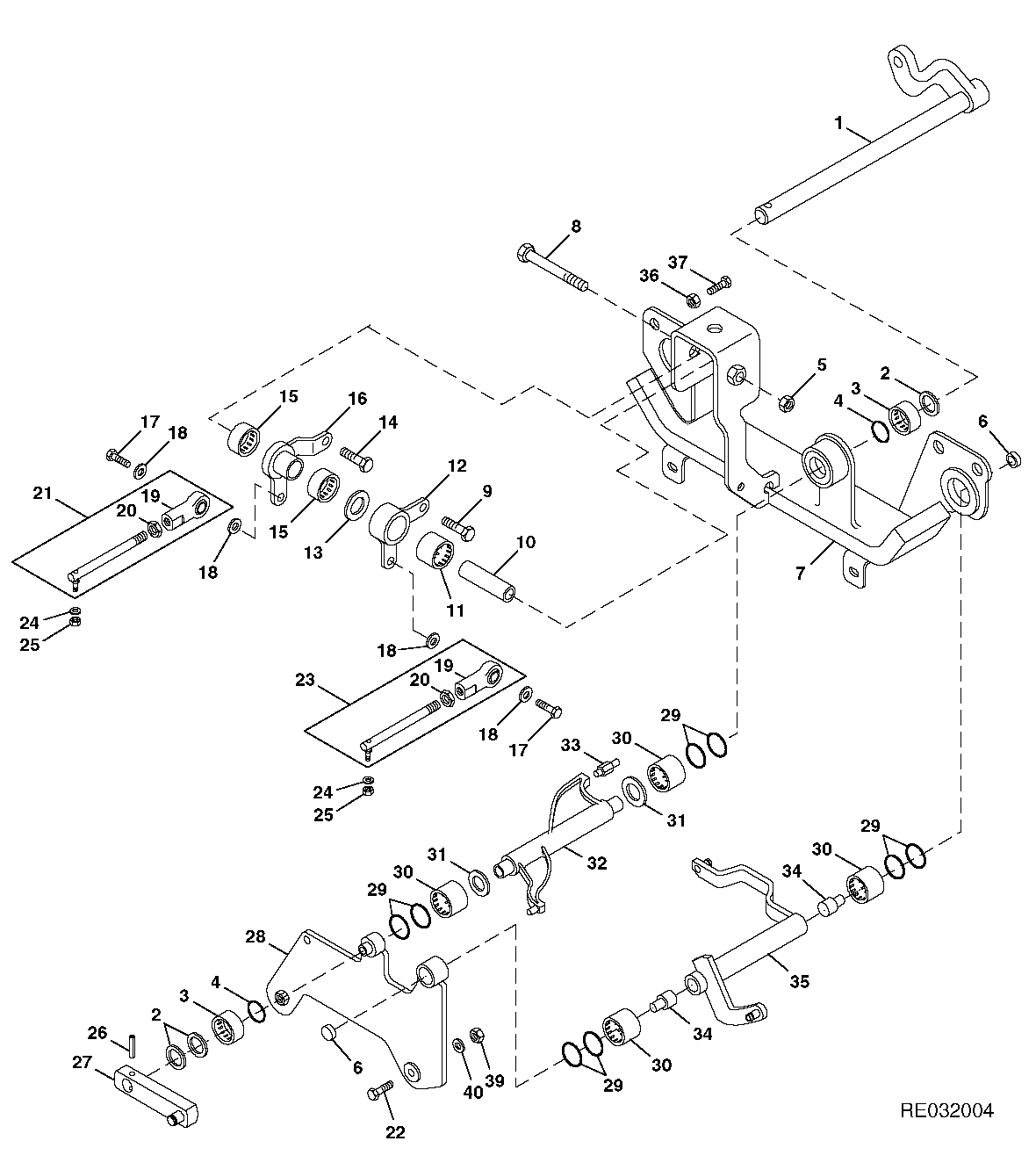

SyncroPlus™ Inner And Outer Arm Linkage (003850 - )

Нет текстового описания
