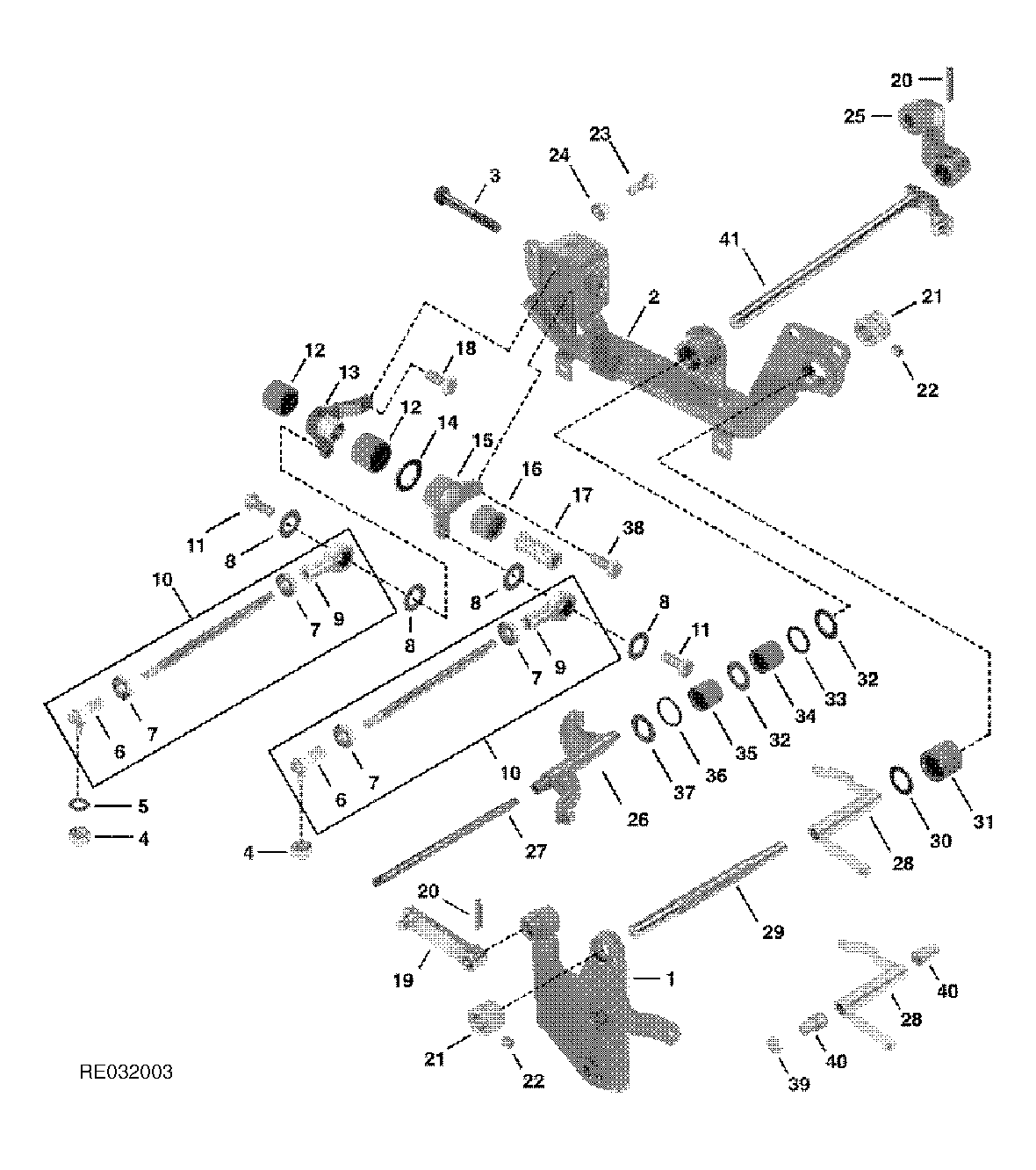

SyncroPlus™ Inner And Outer Arm Linkage ( - 003104)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	RE62971	1	Support	(W/O CAB) (SUB FOR RE52502)
1	RE62970	1	Support	(W/CAB) (SUB FOR RE52501)
2	RE51378	1	Support	-
3	19M7479	1	Cap Screw	M10 X 80, W/O MFWD
3	19M7479	1	Cap Screw	M10 X 80, W/ MFWD
4	14M7444	2	Nut	M10
5	24H1781	1	Washer	13/32" X 7/8" X 1/4"
6	AH125958	2	Ball Joint	-
7	14M7152	2	Nut	M10
8	24H1304	1	WASHER	13/32" X 23/32" X 0.120"
9	RE51368	2	Link End	-
10	RE52410	1	Rod	1ST/REV (SUB RE62121)
10	RE52410	1	Rod	2ND/3RD (SUB RE62122)
11	19M7402	2	Cap Screw	M10 X 25
12	JD9954	2	Cylindrical Roller Bearing	-
13	RE51386	1	Bellcrank	1ST/REV
14	W25787	1	Washer	-
14	W25787	1	Washer	W/ MFWD
15	R114987	1	Bellcrank	2ND/3RD
16	RE49697	1	Needle Bearing	-
17	R125853	1	Shaft	(SUB FOR R118029)
18	19M7402	1	Cap Screw	M10 X 25
19	RE51065	1	Arm	(( -XXXXXX) 7200-002384; 7400-002765))
19	RE52443	1	Arm	(( -XXXXXX) 7200-002384; 7400-002765))
20	34M7207	2	Spring Pin	5 X 30 mm
21	R113068	2	Hub	-
22	22M7079	4	Set Screw	M6 X 6
23	19M7402	4	Cap Screw	M10 X 25
24	14M7444	4	Nut	M10
25	RE48997	1	Arm	(( -XXXXXX) 7200-001235; 7400-001304) (SUB R117423)
25	R117423	1	Lever	((XXXXXX- ) 7200-001236; 7400-001305)
26	RE49749	1	Tube	(( -XXXXXX) 7200-001235; 7400-001304) (SUB RE56218)
26	RE56218	1	Bellcrank	((XXXXXX- ) 7200-001236; 7400-001305)
27	R111756	1	Shaft	(( -XXXXXX) 7200-001235; 7400-001304) (SUB R118113)
27	R118113	1	Shaft	((XXXXXX- ) 7200-001236; 7400-001305)
28	RE56171	1	Tube	(( -XXXXXX) 7200-001235; 7400-001304) (SUB RE58007)
28	RE58007	1	Bellcrank	((XXXXXX- ) 7200-001236; 7400-001305)
29	R111759	1	Shaft	(( -XXXXXX) 7200-001235; 7400-001304) (SUB R118115)
29	R118115	1	Shaft	((XXXXXX- ) 7200-001236; 7400-001305)
30	T74425	4	O-Ring	-
31	JD9954	4	Cylindrical Roller Bearing	-
32	24H1338	2	Washer	33/64" X 7/8" X 0.048"
33	A3190R	2	O-Ring	-
34	JD9962	2	Needle Bearing	-
35	JD9954	2	Cylindrical Roller Bearing	-
36	T74425	4	O-Ring	-
37	24H1395	2	Washer	25/32" X 1-7/16" X 0.060"
38	R118316	1	Cap Screw	(SUB 19M7402)
39	R27036	2	Plug	-
40	R117826	2	Pivot	-
41	RE60728	1	Arm	-
..	M113146	1	Washer	-

SyncroPlus™ Inner And Outer Arm Linkage ( - 003104)
