SELECTIVE CONTROL VALVE CONTROL LINKAGE (W/ CAB)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7268	2	Cap Screw	M12 X 25
2	R117286	1	Shaft	-
3	R113379	1	Arm	-
4	34M7040	1	Spring Pin	6 X 30 mm
5	R85226	1	Washer	-
6	RE54557	1	Shaft	(2ND SCV)
7	JD9960	1	Needle Bearing	-
8	C17964	1	Ring	-
9	F2674R	1	Washer	-
10	RE54556	1	Shaft	(1ST SCV)
11	RE49694	2	Needle Bearing	-
12	F2674R	1	Washer	-
13	R112603	1	Arm	(2ND SCV)
14	M114270	1	Shaft Key	-
15	R48429	1	Washer	-
16	RE52481	1	Support	-
17	JD9960	1	Needle Bearing	-
18	R85226	1	Washer	-
19	R112602	1	Arm	(3RD SCV)
20	34M7040	1	Spring Pin	6 X 30 mm
21	RE55223	1	Support	-
22	JD9960	2	Needle Bearing	-
23	19M7167	2	Cap Screw	M10 X 25
24	24M7136	2	Washer	10.500 X 27 X 2 mm
25	45M7080	1	Spring Locking Pin	-
26	R113180	1	Rod	-
27	R112604	1	Round Retainer	-
28	R40685	1	Shim	-
29	40M7040	1	Snap Ring	-
30	14M7272	1	Nut	M6
31	L80052	1	Yoke	-
32	H63289	1	O-Ring	-

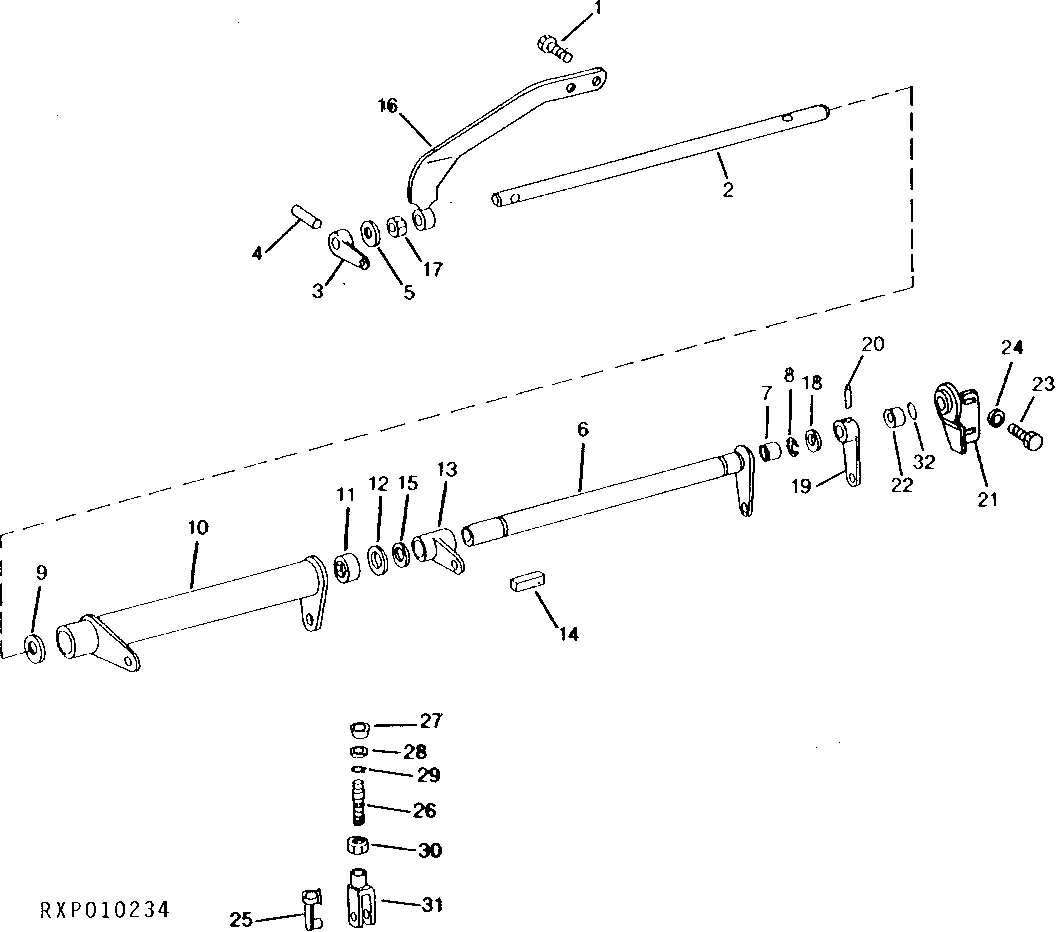

SELECTIVE CONTROL VALVE CONTROL LINKAGE (W/ CAB)

Нет текстового описания
