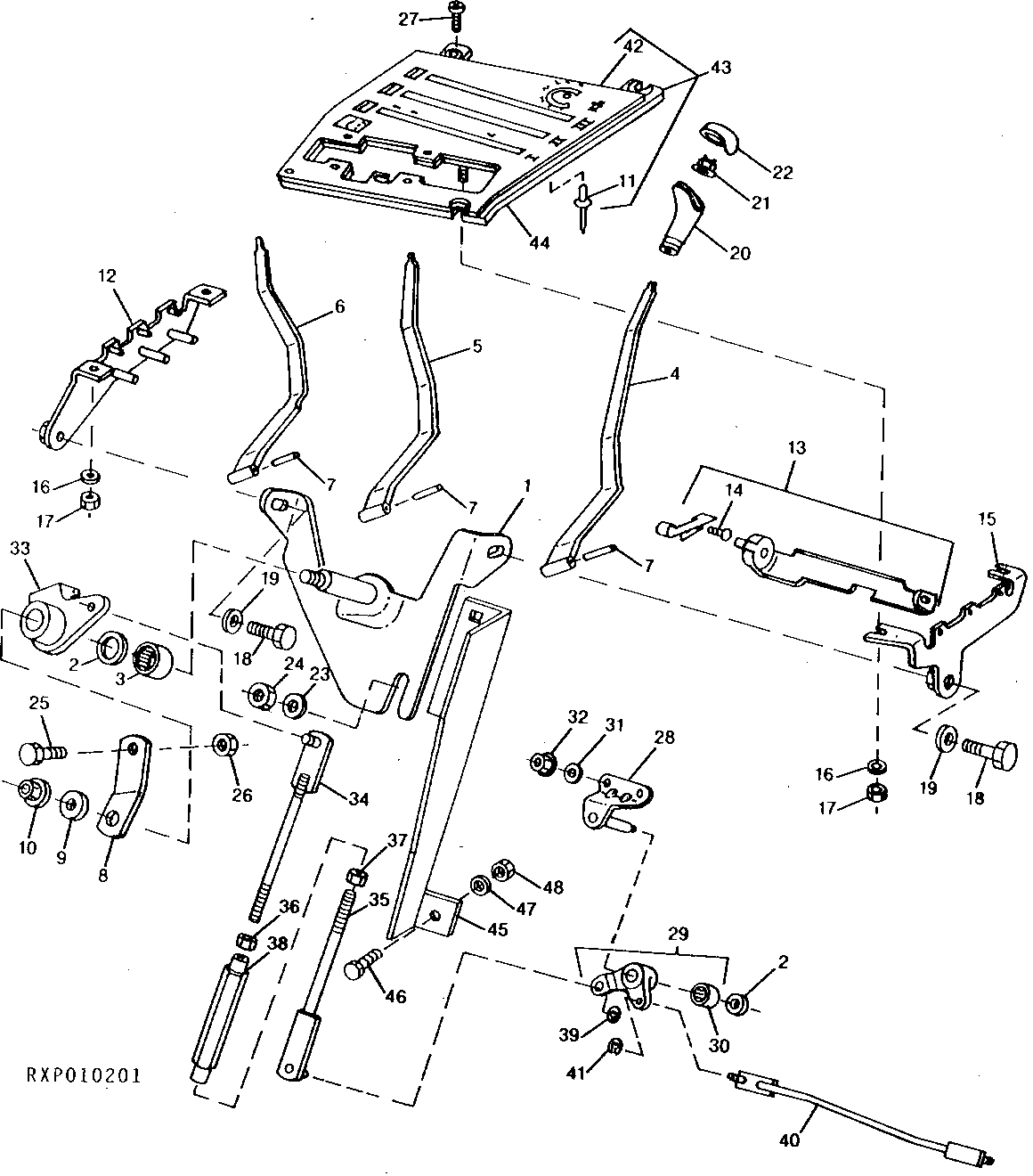

Selective Control Levers and Linkage

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	RE54627	1	Support	-
2	E39637	4	Thrust Bearing Race	-
3	JD9954	2	Cylindrical Roller Bearing	-
3	JD9954	3	Cylindrical Roller Bearing	3 SCV
4	RE46677	1	Lever	-
5	RE46675	1	Lever	-
6	RE46673	1	Lever	-
7	34H385	3	Spring Pin	1/4" X 1-3/4"
8	R113048	1	Support	-
9	24M7111	1	Washer	13 X 25 X 3 mm
10	14M7299	1	Flange Nut	M12
11	R125955	10	Rivet	SUB FOR R55427
12	RE50412	1	Bracket	-
13	RE51036	3	Detent	INCLUDES R113356
13	R113356	3	Spring	ORDER RE51036
14	21M7350	2	Screw	M3 X 4
15	RE50413	1	Bracket	-
16	24M7055	4	Washer	8.400 X 16 X 1.600 mm
17	14M7273	4	Nut	M8
18	19M7881	2	Screw	M8 X 20
19	24M7055	2	Washer	8.400 X 16 X 1.600 mm
20	L77747	2	Knob	-
20	L77747	3	Knob	3 SCV
21	M111717	2	Nut	-
21	M111717	3	Nut	3 SCV
22	M113899	2	Insert	-
22	M113899	3	Insert	3 SCV
23	24M7028	1	Washer	10.500 X 20 X 2 mm
24	14M7274	1	Nut	M10
25	19M7139	1	Cap Screw	M8 X 20
26	14M7273	1	Nut	M8

Selective Control Levers and Linkage

Нет текстового описания
