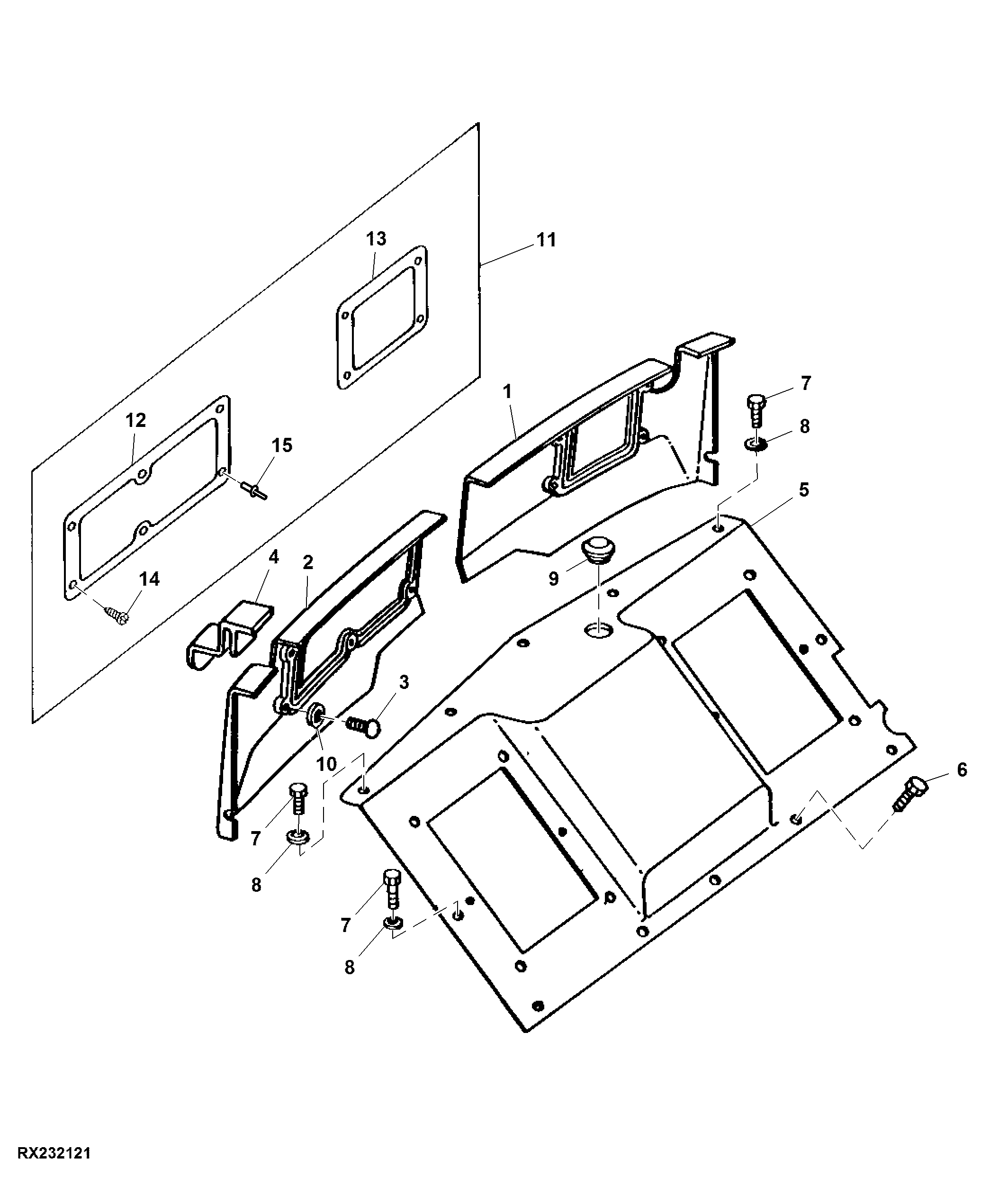

Rear Panels, Cab

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R111699	1	Cover	LH
2	R111700	1	Cover	(( -XXXXXX) 7200-002754; 7400-003272) RH
2	R126392	1	Cover	((XXXXXX- ) 7200-002755; 7400-003273) RH
3	21M7283	8	Screw	(( -XXXXXX) 7200-002754; 7400-003272) M5 X 8
3	21M7283	6	Screw	((XXXXXX- ) 7200-002755; 7400-003273) M5 X 8
4	R111701	2	Grommet	-
5	R110826	1	Panel	-
6	19M7560	5	Cap Screw	M6 X 16
7	19M7560	7	Cap Screw	M6 X 16
8	24M7139	7	Washer	6.400 X 18 X 1.600 mm
9	R117237	1	Plug	-
10	24M7027	4	Washer	5.300 X 10 X 1 mm
11	RE62921	1	Repair Kit	ORDER COMPONENTS
12	R125939	1	Reinforcement	RH
13	R125940	1	Reinforcement	LH
14	21M7265	10	Screw	M5 X 12
15	M65365	10	Rivet	3.175 mm (1/8")
