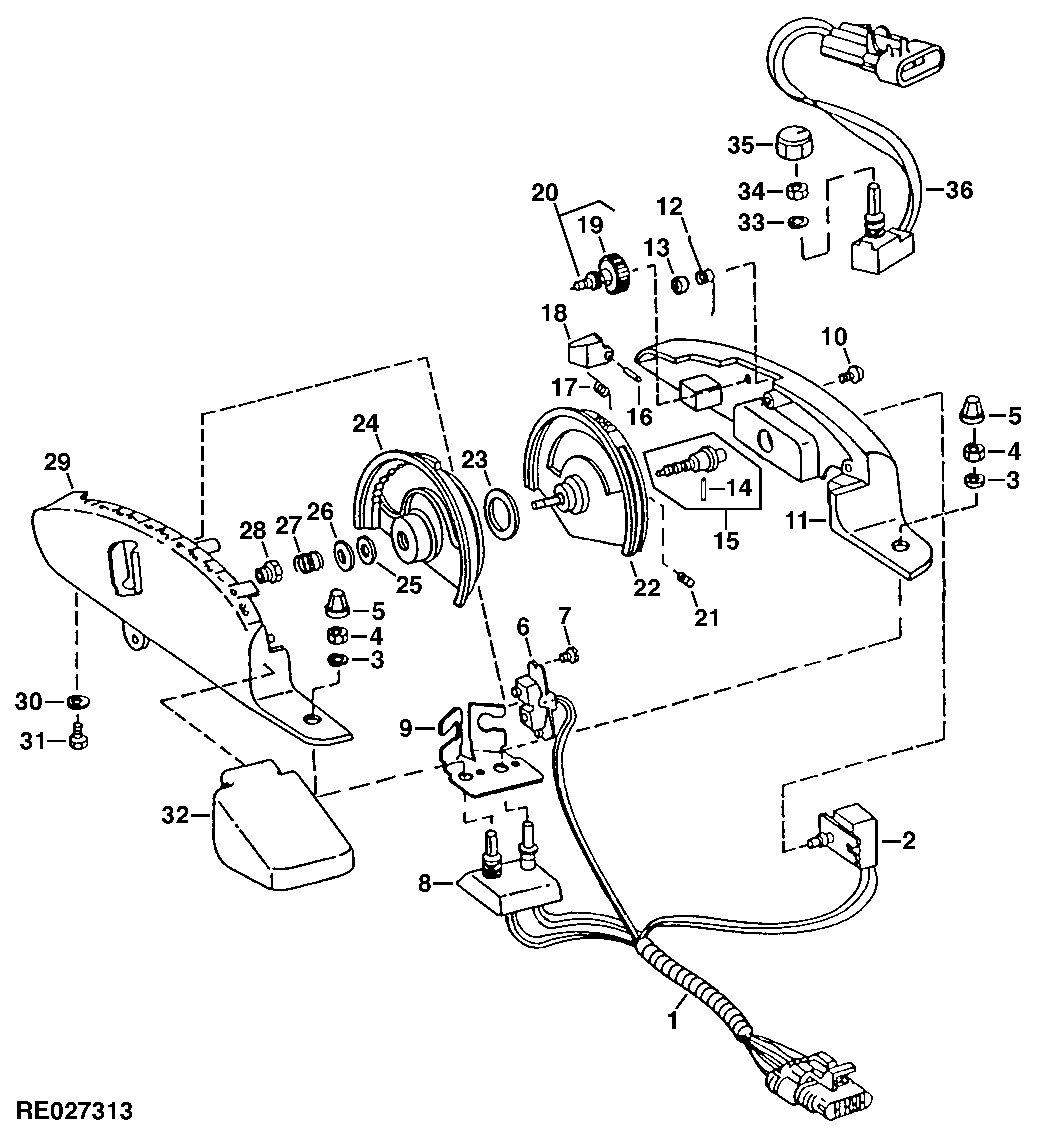

HITCH CONTROLS (CONSOLE)(EARLY DESIGN)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	RE56962	1	Wiring Harness	((XXXXXX-XXXXXX) 7200-001043-001603; 7400-001045-001809) (SUB RE64281, R117461 AND R129531)
1	RE43581	1	Wiring Harness	(( -XXXXXX) 7200-001042; 7400-001044) (SUB RE64281, R117461 AND R129531)
1	RE260695	1	Module	((XXXXXX- ) 7200-001604; 7400-001810) (SUB FOR RE43581, RE56962, RE57993, RE210781 OR RE255240)
2	RE260695	1	Module	(ROCKSHAFT CONTROL) (SUB FOR RE210781 OR RE255240)
3	R121235	3	Washer	-
4	R121233	3	Nut	-
5	RE49639	2	Knob	-
6	RE57992	1	Toggle/Rocker Switch	(HITCH LOAD/DEPTH CONTROL) (SUB FOR RE46733) (SUB RE255150)
7	37H144	2	Screw	0.112" X 3/16"
8	RE260695	1	Module	(HITCH RAISE LIMIT AND RATE OF DROP) (SUB FOR RE210781 OR RE255240)
9	R117160	1	Bracket	-
10	TH101502	1	Screw	-
11	R117461	1	Housing	(SUB FOR R112523) (ALSO ORDER R117463)
12	R112551	1	Spring	-
13	R114990	1	Nut	-
14	34M7107	1	Spring Pin	2.500 X 12 mm
15	RE49021	1	Shaft	(SUB R125915 AND R118453)
16	34H234	1	Spring Pin	3/32" X 15/16"
17	R112553	1	Torsion Spring	-
18	R112552	1	Knob	-
19	R130025	1	Wheel	-
20	RE58029	1	Knob	(SUB FOR RE49011)
21	22M7115	1	Set Screw	M3 X 4
22	R118398	1	Wheel	(SUB FOR R112525) (SUB R125915 AND R118453)
23	R112515	1	Washer	-
24	R112526	1	Wheel	(SUB R131135 AND R131047)
25	R112514	1	Washer	(SUB R131047 AND R131135)
26	R112513	1	Washer	-
27	R114899	1	Spring	-
28	14M7165	1	Lock Nut	M6
29	R129531	1	Housing	(SUB FOR R112522 OR R117462)
30	24M7054	4	Washer	(( -XXXXXX) 7200-001603; 7400-001809) 6.400 X 12 X 1.600 mm
30	24M7054	2	Washer	((XXXXXX- ) 7200-001604; 7400-001810) 6.400 X 12 X 1.600 mm
31	19M7560	4	Cap Screw	(( -XXXXXX) 7200-001603; 7400-001809) M6 X 16
31	19M7560	2	Cap Screw	((XXXXXX- ) 7200-001604; 7400-001810) M6 X 16
32	R117463	1	Cover	(SUB FOR R112559)
33	R121235	1	Washer	-
34	R121233	1	Nut	-
35	RE43462	1	Knob	-
36	RE64282	1	Potentiometer	(HITCH LOAD/DEPTH CONTROL) (SUB FOR RE51127) (SUB RE210782)

HITCH CONTROLS (CONSOLE)(EARLY DESIGN)

Нет текстового описания
