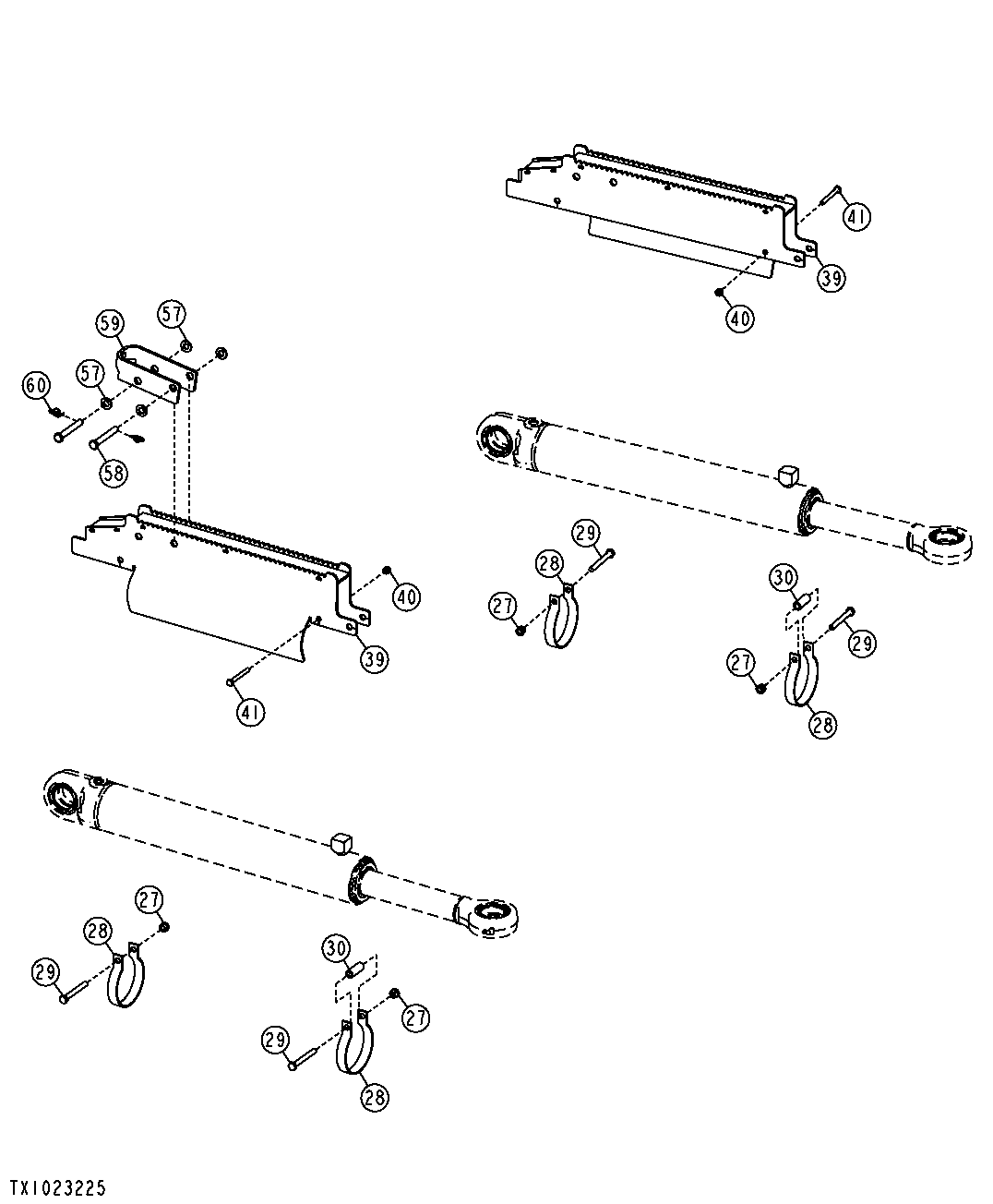

Hydraulic Angle Cylinder Guard, Step And Retainer

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
27	14M7517	2	Lock Nut	M10
28	T137908	2	Clamp	-
29	19M8197	2	Cap Screw	M10 X 85
30	T101975	1	Bushing	10.560 X 17.460 X 45 mm (0.416" X 11/16" X 1.772")
39	AT329746	1	Guard	Right Hand Side Cylinder Step GuardThis Application, (SUB FOR AT223552 )
39	AT329756	1	Guard	Left Hand Side Cylinder Step GuardThis Application, (SUB FOR AT223656 )
40	14M7426	1	Lock Nut	M8
41	19M7663	1	Cap Screw	M8 X 70
57	24M7240	4	Washer	13 X 25 X 3 mm, Low Ground Pressure Blade
58	45M7045	2	Pin Fastener	12 X 90 mm, Low Ground Pressure Blade
59	T228460	1	Bracket	126 in., Low Ground Pressure Blade
60	TCU17574	2	Spring Locking Pin	126 in., Low Ground Pressure Blade

Hydraulic Angle Cylinder Guard, Step And Retainer
