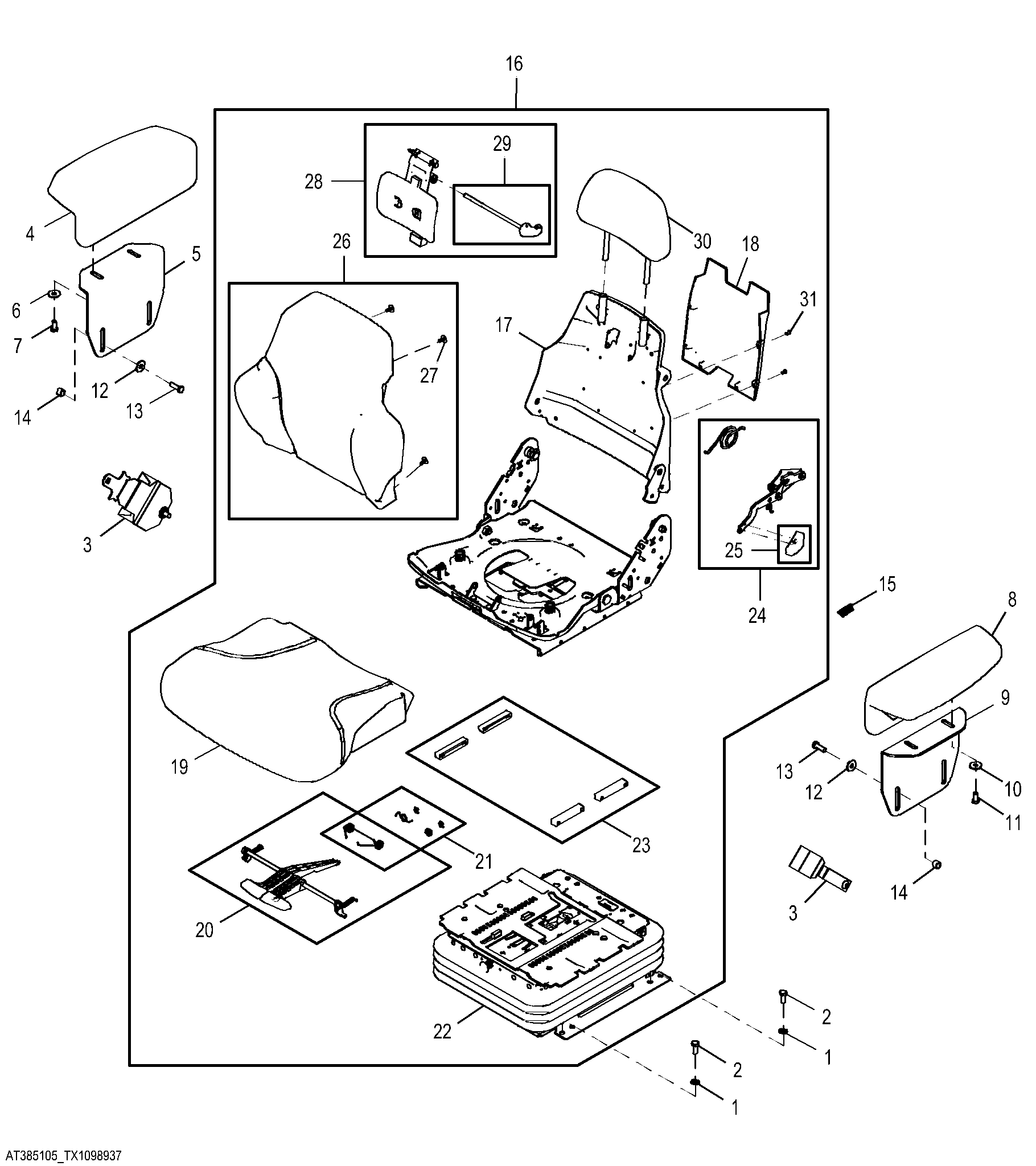

Cloth Seat, Air Suspension

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	24M7239	4	Washer	10.700 X 21 X 2.500 mm
2	19M7402	8	Cap Screw	M10 X 25
3	AT460645	1	Seat Belt	-
4	AT359296	1	Armrest	Right Side
5	T179167	1	Plate	Right Side
6	24M7296	2	Washer	10.500 X 30 X 2.500 mm
7	19M7938	2	Cap Screw	M10 X 20
8	AT359296	1	Armrest	Left Side
9	T179167	1	Plate	Left Side
10	24M7296	2	Washer	10.500 X 30 X 2.500 mm
11	19M7938	2	Cap Screw	M10 X 20
12	24M7296	4	Washer	10.500 X 30 X 2.500 mm
13	19M7662	4	Cap Screw	M10 X 30
14	28H3394	4	Bushing	0.493" X 0.675" X 1/2"
15	M115279	1	Plug	-
16	AT424640	1	Seat Assembly	Cloth, SUB FOR AT226698
17	AT434878	1	Pan	Back
18	R77915	1	Holder	Operator Manual Holder
19	AT308795	1	Cushion	Cloth Seat PadGrey
20	AT182479	1	Control	Fore and AftComponents On Separate Page
21	AT209021	1	Spring Kit	Slide SpringComponents On Separate Page
22	AT486039	1	Seat Suspension	Components On Separate Page, SUB FOR AT226686
23	AT209020	1	Seat Kit	Slide Puck Kit
24	AT209225	1	Seat Knob Kit	Recliner Service Kit
25	AT209025	1	Seat Knob Kit	Recliner Knob Kit
26	AT308796	1	Cushion	Cloth Back PadGrey
27	T171686	4	Clip	-
28	AT209026	1	Seat Kit	Lumbar Service KitComponents On Separate Page
29	AT209024	1	Seat Kit	Lumbar Knob KitComponents On Separate Page
30	AT401420	1	Cushion	Cloth HeadrestGrey, SUB FOR AT308797
31	R77914	6	Rivet	-
