Air Conditioning Condenser And Plumbing (150470 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT347449	1	Cover	-
2	TCU14336	15	Screw	-
3	AT347450	1	Air Plenum	-
4	AT221340	1	Line	-
5	19M7866	6	Screw	M8 X 20
6	AT221339	1	Line	-
9	AT220817	2	Knob	Switch
10	R44165	2	Lock Nut	Jam, (SUB FOR E46066 )
11	RE43497	1	Switch	Blower
12	AT303864	1	Toggle/Rocker Switch	On / OffIn Dash
13	AT219733	1	Temperature Switch	-
17	AT474169	1	Vapor Condenser	SUB FOR AT457703 AND AT341049
18	AT315892	1	Refrigerant Hose	-
19	AT460606	2	Fan	SUB FOR AT341052
20	AT347451	1	Insulator	-
22	AT347670	2	Plate	-
23	T236665	1	Plate	-
26	R44302	5	Tie Band	Not Illustrated
29	T74412	1	Clamp	-
30	14M7273	3	Nut	M8
31	24H1424	2	Washer	29/32" X 1-1/2" X 0.060"
32	24M7344	2	Washer	22 X 37 X 3 mm
33	AT221320	1	Refrigerant Hose	-
34	H148375	1	Lock Nut	-
35	24H1272	1	Washer	9/16" X 1-1/4" X 1/4"
36	R26627	1	Nut	-
37	AT303865	1	Toggle/Rocker Switch	-
38	T76252	1	Clamp	-
39	AT347452	1	Wiring Harness	-
40	24M7036	1	Washer	9 X 16 X 1.600 mm

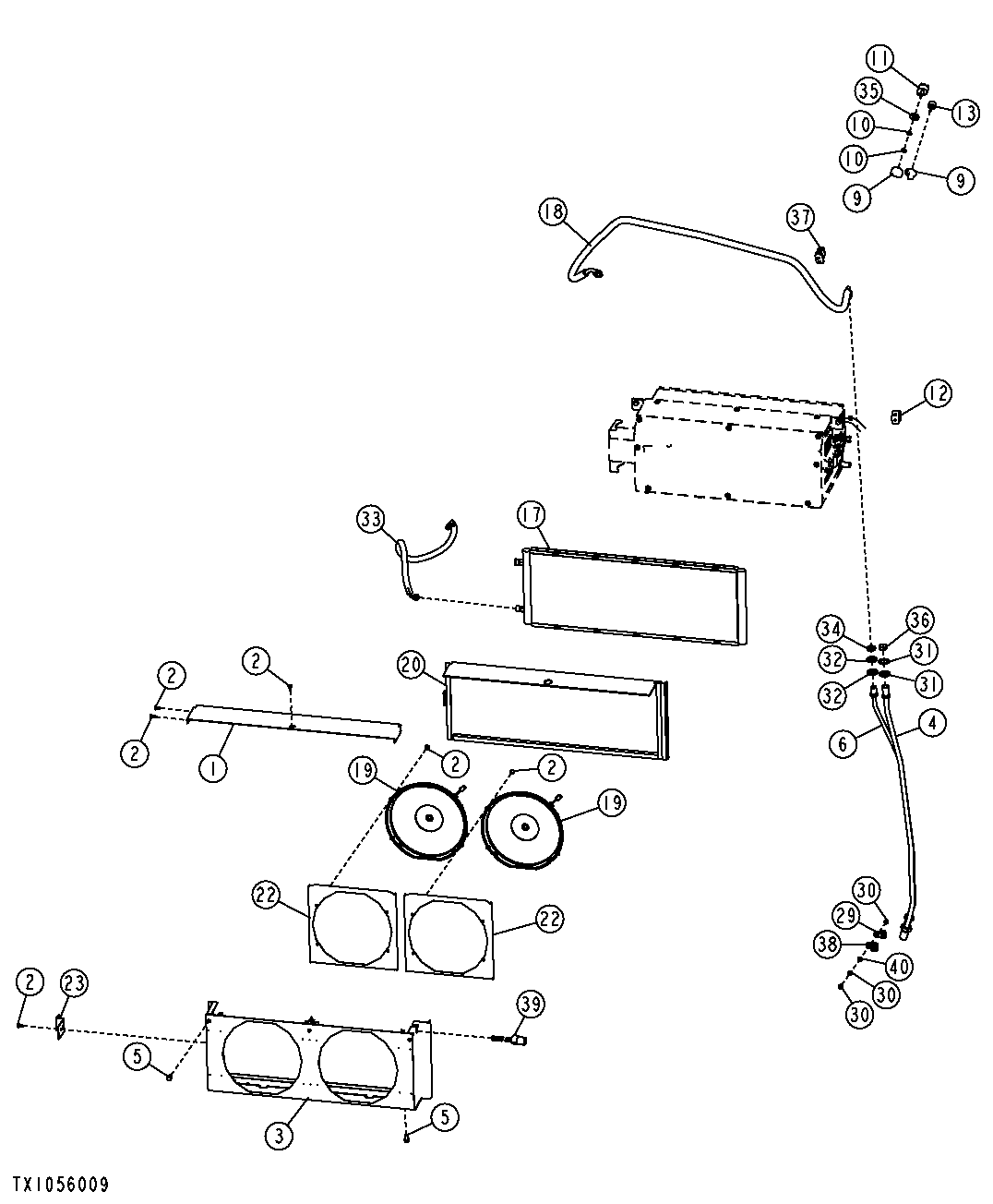

Air Conditioning Condenser And Plumbing (150470 - )

Нет текстового описания
