Cooling Package (Engine 4045HT084-DZ114305)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT471611	1	Radiator	Engine, SUB FOR AT463843
2	L100802	1	Fitting	-
3	51M7041	1	O-Ring	11.300 X 2.200 mm
4	AT323961	1	Adapter Fitting	-
5	51M7040	1	O-Ring	9.300 X 2.200 mm
6	64M1002	1	Fitting Plug	-
7	51M7040	1	O-Ring	9.300 X 2.200 mm
8	AT390221	1	Channel	LH
9	T300045	2	Latch	-
10	AT44188	4	Rivet	-
11	AT390222	1	Channel	RH
12	T300045	2	Latch	-
13	AT44188	4	Rivet	-
14	T298578	4	Deflector	-
15	T285054	4	Pin Fastener	-
16	R122267	6	Clamp	-
17	AT421244	1	Channel	LH
18	T279751	1	Latch	-
19	AT44188	8	Rivet	-
20	T300045	1	Latch	-
21	T300046	2	Catch	-
22	AT421246	1	Channel	RH
23	T279751	1	Latch	-
24	AT44188	8	Rivet	-
25	T300045	1	Latch	-
26	T300046	2	Catch	-
27	AT370617	1	Heat Exchanger	Hydraulic Oil
28	AT370615	1	Heat Exchanger	Transmission Oil
29	AT469138	1	Channel	-
30	T288395	2	Bracket	-
31	T283913	1	Bracket	-
32	T286030	1	Deflector	-
33	R235094	4	Bolt	-
34	AT397150	1	Latch	-
35	24H1682	2	Washer	13/32" X 7/8" X 0.120"
36	21M7572	12	Socket Head Screw	M8 X 20
37	R315012	6	Screw	-
38	AT451292	1	Heat Exchanger	Intercooler
39	AT397149	1	Handle	-
40	AT56660	4	Rivet	-
41	T122389	2	Bushing	-
42	19M7804	2	Screw	M10 X 40
43	AT451291	1	Bracket	-
44	T300046	2	Catch	-
45	AT44188	4	Rivet	-
46	19M7865	12	Screw	M8 X 16
47	AT440359	1	Fuel Cooler	-
48	N279639	2	Cap Screw	-
49	T283914	1	Isolator	-
50	T283914	1	Isolator	-

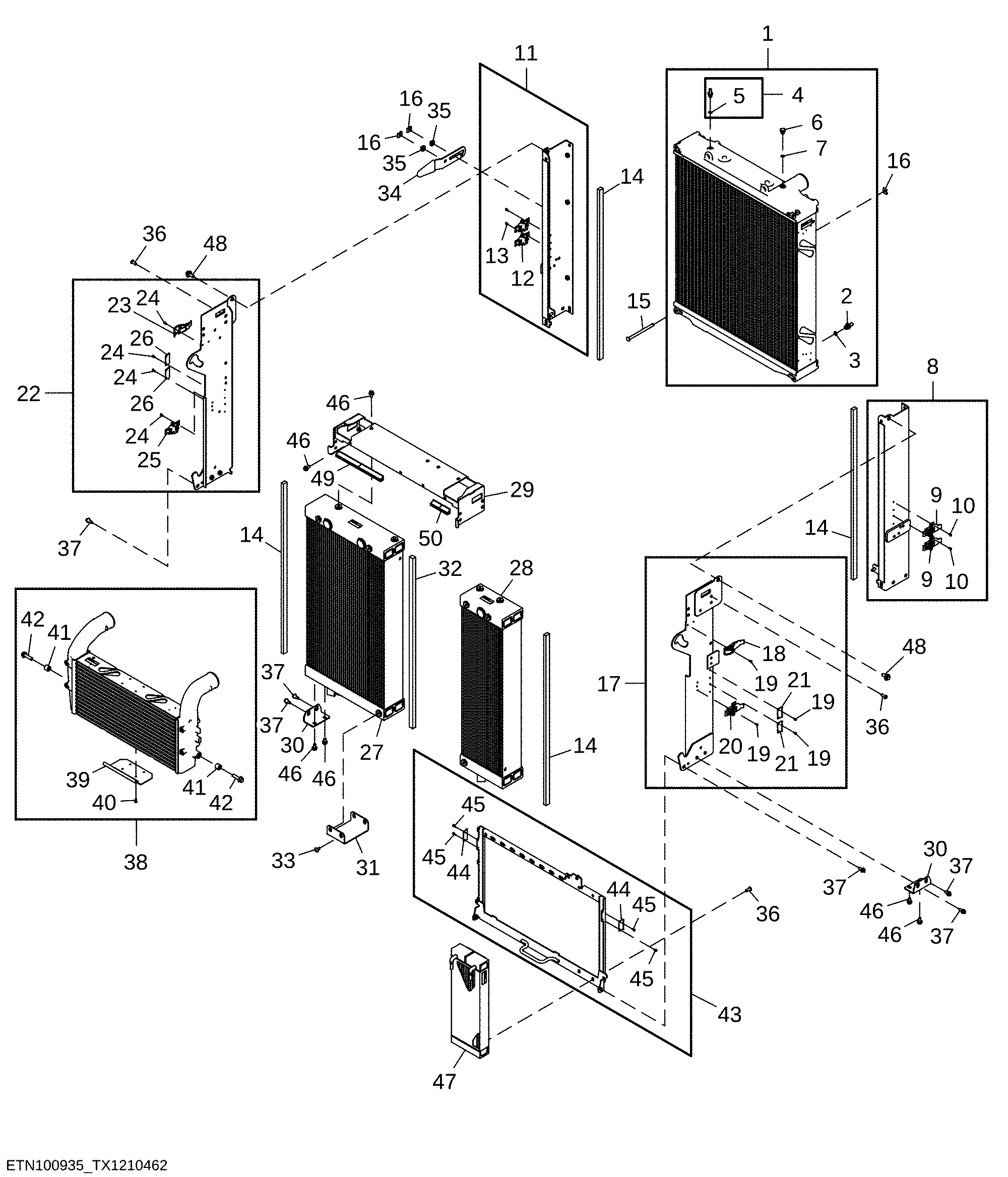

Cooling Package (Engine 4045HT084-DZ114305)
