Boom Circuit Relief Valve with Electrohydraulic Auxiliary

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T143000	2	Seal	-
2	-	1	Part 2	NLA, ORDER AT280406
3	T81524	1	Plate	-
4	AT192372	1	Detent	-
5	T152404	1	Sleeve	-
6	-	1	Part 6	NLA, ORDER AT280406
7	T152401	1	Sleeve	-
8	T160670	1	Spring	NLA, ORDER AT192372
9	T118715	1	Cam	-
10	T81535	4	Ball	-
11	T118708	1	Valve Seat Insert	-
12	T118884	1	Spring	-
13	T118709	1	Valve Seat Insert	-
14	T118711	1	End	-
15	T152398	1	Cap	-
16	T118799	1	Filter	-
17	T118712	2	Screw	-
18	T104773	2	Cap Screw	-
19	AT301526	2	Pressure Relief Valve	4600 psi, Not Anticavitation
19	AT301527	1	Pressure Relief Valve	4600 psi, Anti-Cavitation Not Illustrated
19	AT300801	1	Seal Kit	Not Illustrated
20	R63548	1	O-Ring	-
21	T118681	1	O-Ring	-
22	AT169373	1	Check Valve	-
23	T118681	1	O-Ring	-
24	-	1	Part 26	T150960 NLA, ORDER AT314539
25	-	1	Part 27	T150959 NLA, ORDER AT314539
30	AT280406	1	Seal Kit	-

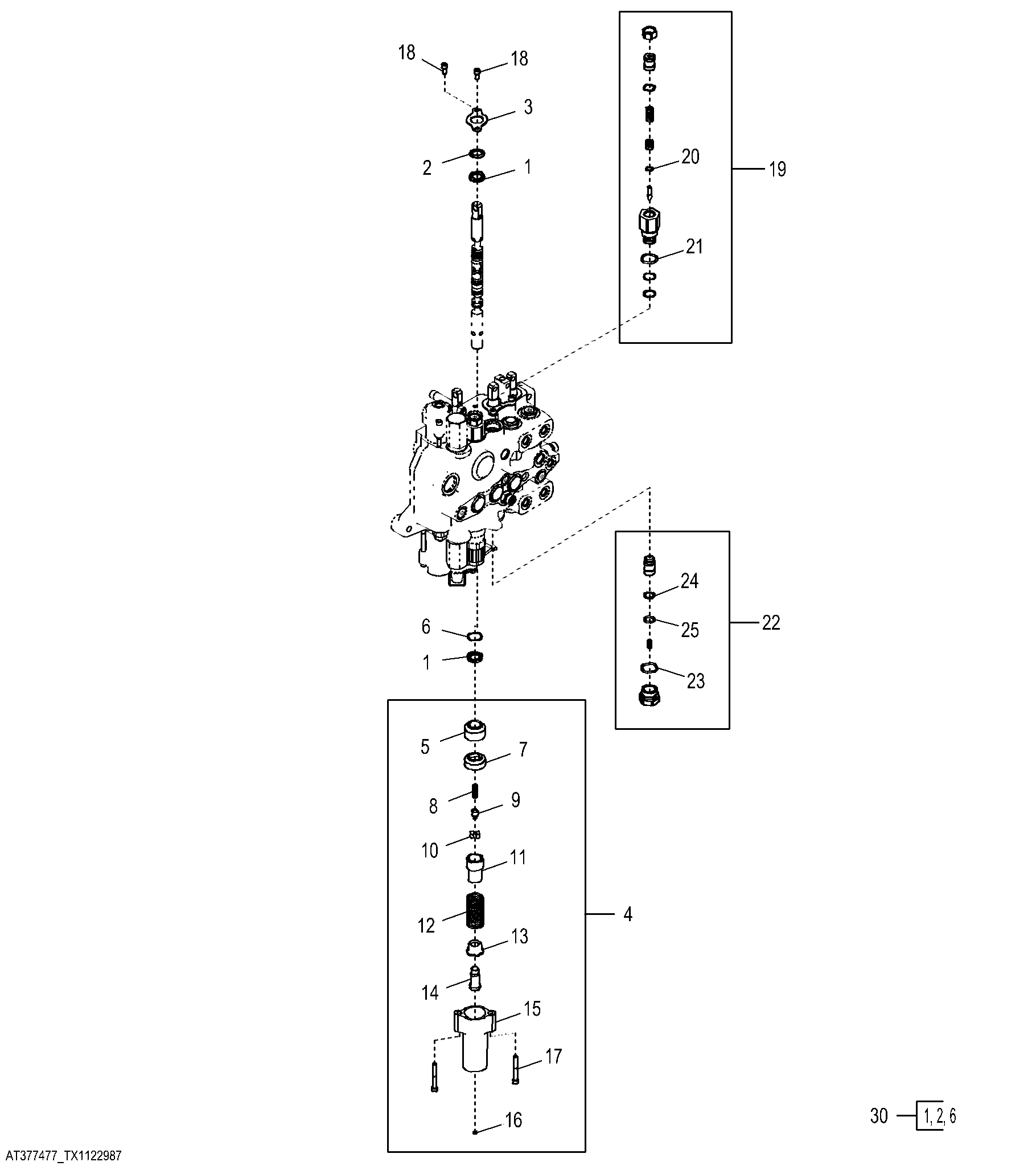

Boom Circuit Relief Valve with Electrohydraulic Auxiliary

Нет текстового описания
