Открытый узел

3-Function Loader Plumbing

3-Function Loader Plumbing

3-Function Loader Plumbing

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

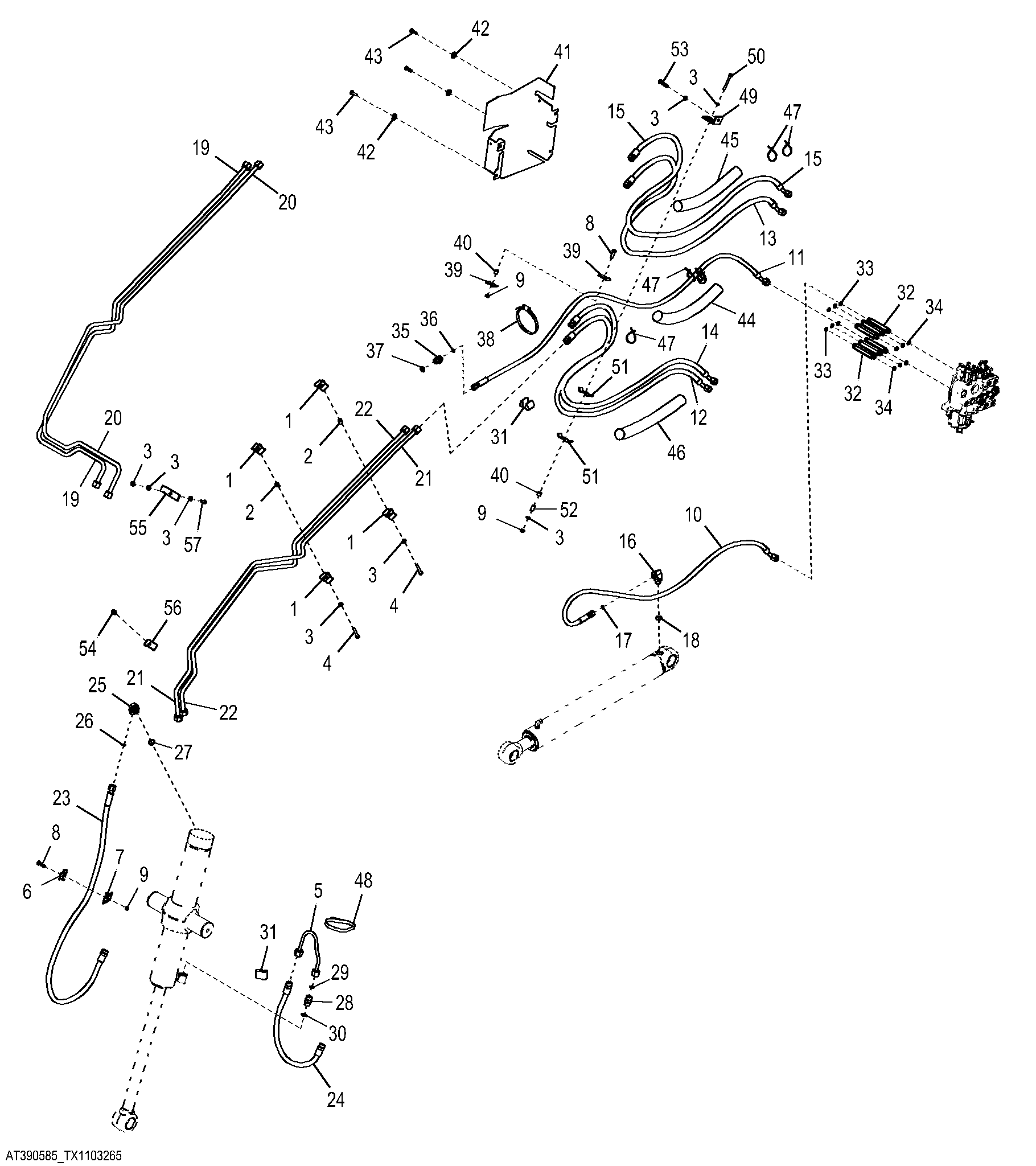

3-Function Loader Plumbing

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	KV22609	4	Clamp	-
2	28H3383	2	Bushing	0.493" X 0.675" X 3/4"
3	24M7239	8	Washer	10.700 X 21 X 2.500 mm
4	19M7875	2	Cap Screw	M10 X 70
5	AT426428	1	Oil Line	SUB FOR AT325156
6	T159848	1	Clamp	-
7	T159956	1	Clamp	-
8	19M7550	2	Cap Screw	M10 X 35
9	14M7274	3	Nut	M10
10	AT390906	1	Hydraulic Hose	Fabricate
11	AT390909	1	Hydraulic Hose	Fabricate
12	AT390913	1	Hydraulic Hose	Fabricate
13	AT390913	1	Hydraulic Hose	Fabricate
14	AT390913	1	Hydraulic Hose	Fabricate
15	AT390913	1	Hydraulic Hose	Fabricate
16	38H1013	1	Elbow Fitting	-
17	T77857	1	O-Ring	12.421 X 1.778 mm (0.489" X 0.070")
18	U12547	1	O-Ring	23.470 X 2.946 mm (0.924" X 0.116")
19	AT434786	1	Oil Line	SUB FOR AT392191
20	AT434787	1	Oil Line	SUB FOR AT392192
21	AT434788	1	Oil Line	SUB FOR AT410083
22	AT434789	1	Oil Line	SUB FOR AT410084
23	AT195772	1	Hydraulic Hose	Fabricate
24	AT195773	1	Hydraulic Hose	Fabricate
25	38H1404	1	Elbow Fitting	-
26	T77932	1	O-Ring	15.596 X 1.778 mm (0.614" X 0.070")
27	U12547	1	O-Ring	23.470 X 2.946 mm (0.924" X 0.116")
28	38H1163	1	Adapter Fitting	-
29	T77858	1	O-Ring	18.771 X 1.778 mm (0.739" X 0.070")
30	U12547	1	O-Ring	23.470 X 2.946 mm (0.924" X 0.116")
31	T105773	2	Guide	-
32	T217532	6	Fitting	-
33	T77932	6	O-Ring	15.596 X 1.778 mm (0.614" X 0.070")
34	R26375	6	O-Ring	16.358 X 2.210 mm (0.644" X 0.087")
35	38H1175	1	Adapter Fitting	-
36	T77857	1	O-Ring	12.421 X 1.778 mm (0.489" X 0.070")
37	U12547	1	O-Ring	23.470 X 2.946 mm (0.924" X 0.116")
38	AC15595	1	Clamp	-
39	R46919	2	Half Clamp	-
40	28H3381	1	Spacer	0.493" X 0.675" X 5/8", SUB FOR 28H1522
41	T221182	1	Dust Shield	-
42	24M7296	3	Washer	10.500 X 30 X 2.500 mm
43	19M7662	3	Cap Screw	M10 X 30
44	-	1	Part 44	MAKE FROM PARKER PS-B-35, CTL 550 mm (22 in)
45	-	1	Part 45	MAKE FROM PARKER PS-B-35, CTL 550 mm (22 in)
46	-	1	Part 46	MAKE FROM PARKER PS-B-35, CTL 550 mm (22 in)
47	R44302	6	Tie Band	-
48	AR85327	1	Clamp	-
49	T202050	1	Angle	-
50	19M8081	1	Cap Screw	M10 X 80
51	U46753	2	Hose Clamp	-
52	H141836	1	Bushing	-
53	19M8600	1	Cap Screw	M10 X 50
54	19M7784	1	Screw	M10 X 20
55	T105720	1	Clamp	-
56	T126060	1	Clamp	SUB FOR U40398
57	19M7402	1	Cap Screw	M10 X 25
