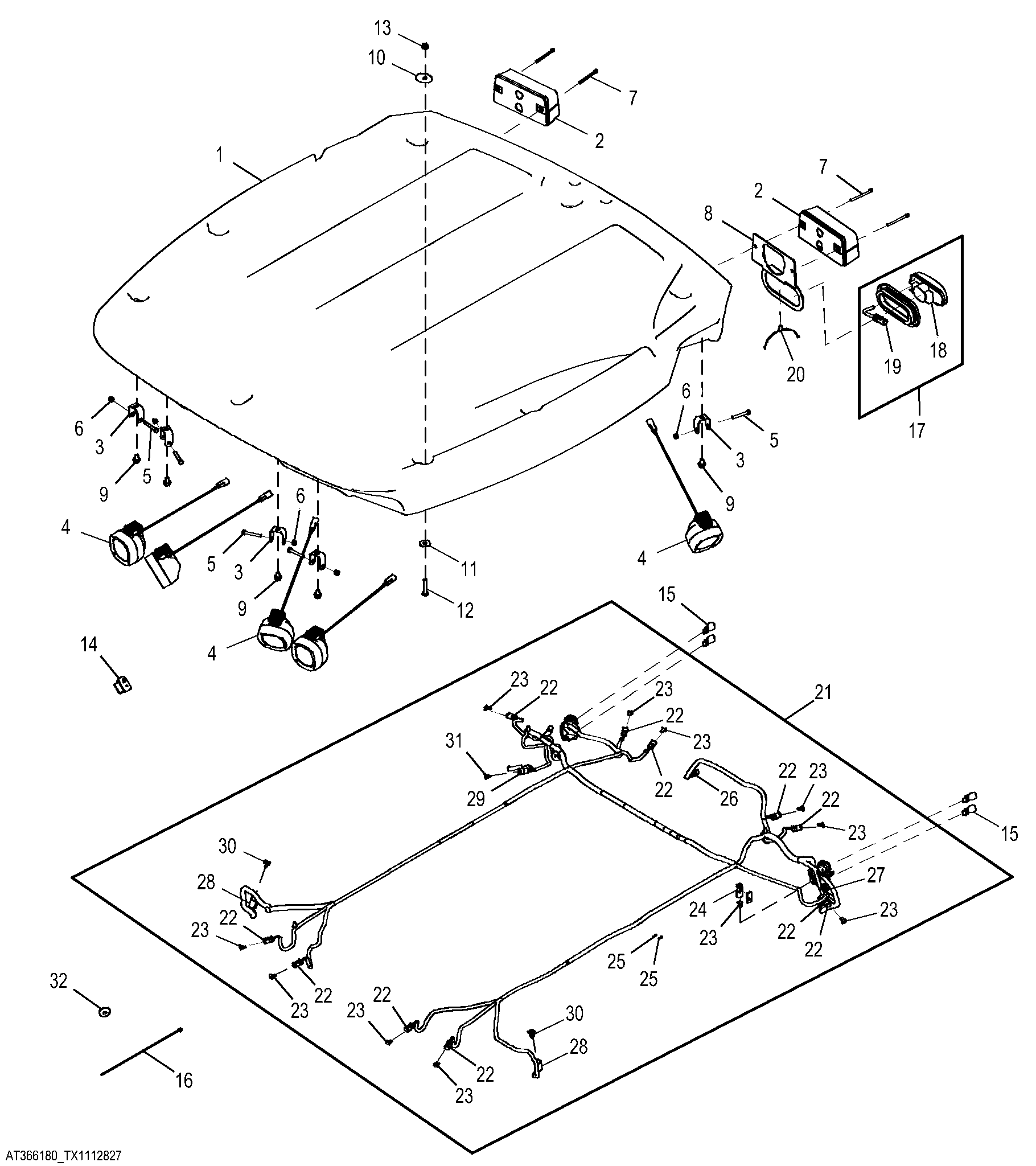

Roof with Wiring Harness and Deluxe Lights, Russian

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T277993	1	Roof	-
2	AT324938	2	Stop Light	-
3	T216731	10	Bracket	-
4	AT323301	10	Floodlamp	-
4	AT130104	1	Bulb	-
5	19M7165	10	Cap Screw	M8 X 55
6	14M7426	10	Lock Nut	M8
7	19M8482	4	Screw	M6 X 80
8	T254782	1	Bracket	-
9	19M7783	10	Screw	M10 X 16
10	T185664	8	Sealing Washer	11.500 X 44 X 3 mm (29/64" X 1.732" X 0.118")
11	24M7101	8	Washer	11 X 34 X 3 mm
12	19M8600	8	Cap Screw	M10 X 50
13	14M7517	8	Lock Nut	M10
14	AT354944	1	Switch	-
15	RE49778	4	Bulb	-
16	H77698	14	Tie Band	-
17	AT363221	1	Lamp	-
18	AT367036	1	Lamp	-
19	57M9730	1	Elec. Connector Housing	-
20	T209627	1	Clamp	-
21	AT366182	1	Roof Wiring Harness	-
22	57M8021	11	Electrical Connector Assy	-
23	57M8022	11	Elec.Connect Locking Device	-
24	57M8023	1	Elec. Connector Housing	-
25	R78069	2	Elec. Connector Cavity Plug	-
26	57M7937	1	Electrical Connector Assy	-
27	57M9726	1	Elec. Connector Housing	-
28	57M8012	2	Electrical Connector Assy	-
29	57M8018	1	Electrical Connector Assy	-
30	57M8013	2	Elec.Connect Locking Device	-
31	57M8019	1	Elec. Connector Terminal	-
32	R113023	1	Grommet	-

Roof with Wiring Harness and Deluxe Lights, Russian
