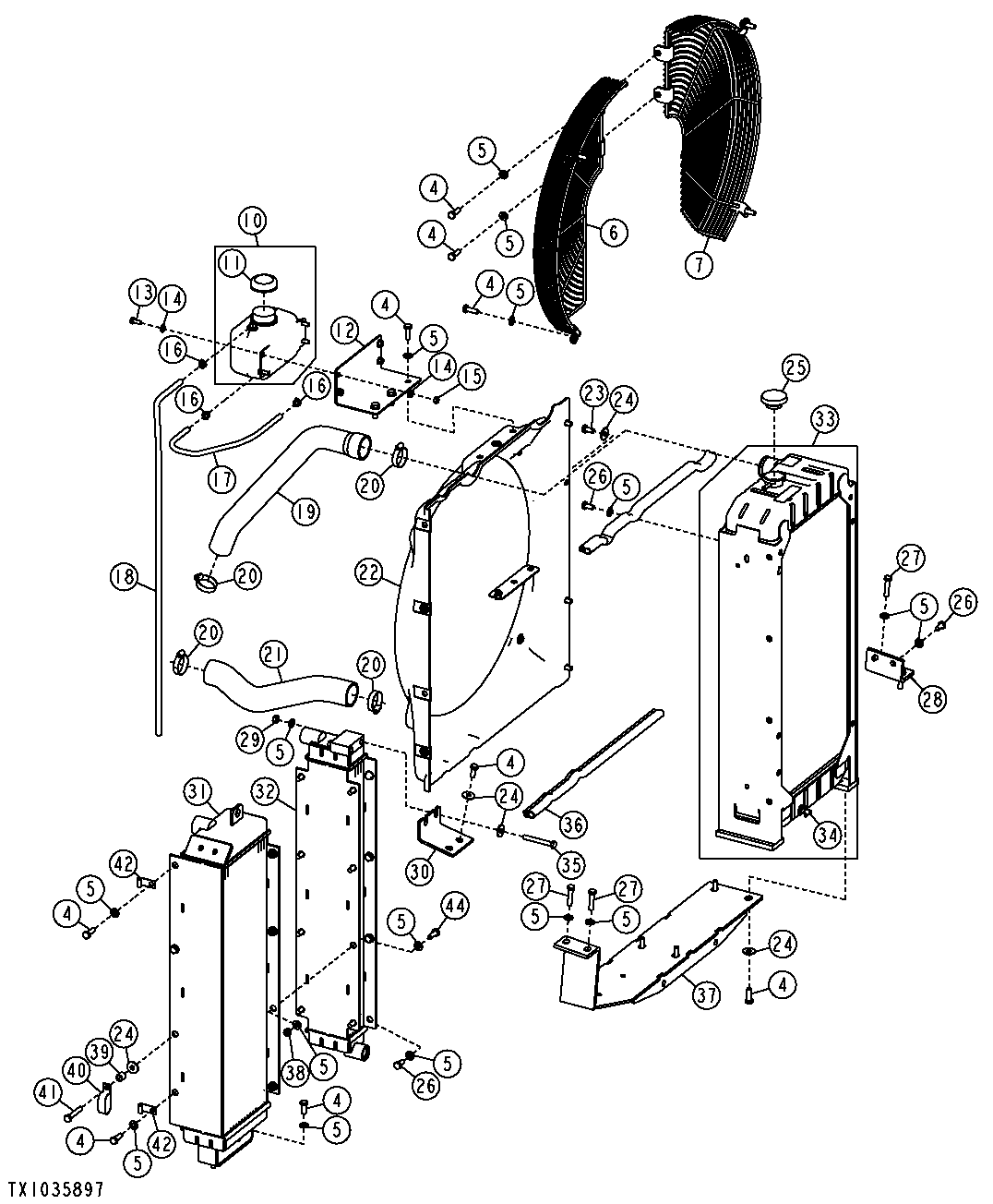

Radiator and Fan Shroud (Engine 6068TT061)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
4	19M7662	16	Cap Screw	M10 X 30
5	24M7239	46	Washer	10.700 X 21 X 2.500 mm
6	AT196816	1	Guard	(RH)
7	AT196817	1	Guard	(LH)
10	AN205068	1	Tank	-
11	AT186925	1	Filler Cap	-
12	T188764	1	Angle	-
13	19M7881	4	Screw	M8 X 20
14	24M7238	8	Washer	8.700 X 17 X 2 mm
15	14M7273	4	Nut	M8
16	T174427	3	Clamp	-
17	-	1	Part 12	(MAKE FROM TY22566)(CTL 1.46 ft.)
18	-	1	Part 13	(MAKE FROM TY22566)(CTL 4.70 ft.)
19	T183886	1	Radiator Hose	-
20	RE56098	4	Clamp	(SUB FOR AT308555, THIS APPLICATION)
21	T183887	1	Radiator Hose	-
22	AT280939	1	Shroud	-
23	T105891	4	Cap Screw	-
24	24M7296	13	Washer	10.500 X 30 X 2.500 mm
25	AT173610	1	Filler Cap	-
26	19M7938	8	Cap Screw	M10 X 20
27	19M7572	4	Cap Screw	M10 X 45
28	T188231	1	Angle	-
29	14M7274	8	Nut	M10
30	T184006	1	Angle	-
31	AT280937	1	Oil Cooler	Hydraulic
32	AT280938	1	Oil Cooler	Transmission
33	AT189514	1	Radiator	-
34	AT13740	1	Drain Valve	-
35	19M8081	10	Cap Screw	M10 X 80
36	-	2	Part 31	(MAKE FROM AT305126)(CTL 2.08 ft.)
37	AT189614	1	Bracket	-
38	14M7274	8	Nut	M10
39	28H3381	1	Spacer	0.493" X 0.675" X 5/8"
40	AH77869	1	Clip	-
41	19M7384	1	Cap Screw	M10 X 60
42	AH89557	2	Clip	-
44	19M7402	8	Cap Screw	M10 X 25

Radiator and Fan Shroud (Engine 6068TT061)

Нет текстового описания
