Radiator and Fan Shroud (Engine 6068HT067) (172185 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7275	4	Nut	M12
2	14M7397	6	Lock Nut	M6
3	19M7403	4	Cap Screw	M12 X 35
4	19M7662	6	Cap Screw	M10 X 30
5	19M7863	6	Screw	M6 X 25
6	24M7024	6	Washer	9 X 28 X 3 mm
7	24M7239	7	Washer	10.700 X 21 X 2.500 mm
8	24M7240	8	Washer	13 X 25 X 3 mm
9	AT196816	1	Guard	-
10	AT196817	1	Guard	-
11	14M7273	2	Nut	M8
12	AT343494	1	Shroud	-
13	14M7296	24	Flange Nut	M10
14	19M7785	24	Screw	M10 X 25
15	AT358861	1	Radiator	-
16	AT361930	1	Heat Exchanger	-
17	AT361931	1	Heat Exchanger	Hydraulic
18	AT361932	1	Heat Exchanger	Transmission
19	AT362178	2	Bracket	-
20	AT362179	1	Bracket	-
21	RE56098	1	Clamp	-
22	19M8324	1	Cap Screw	M10 X 16
23	19M7898	1	Screw	M10 X 130
24	L3483N	2	Bushing	-
25	AT199908	1	Fuel Cooler	-

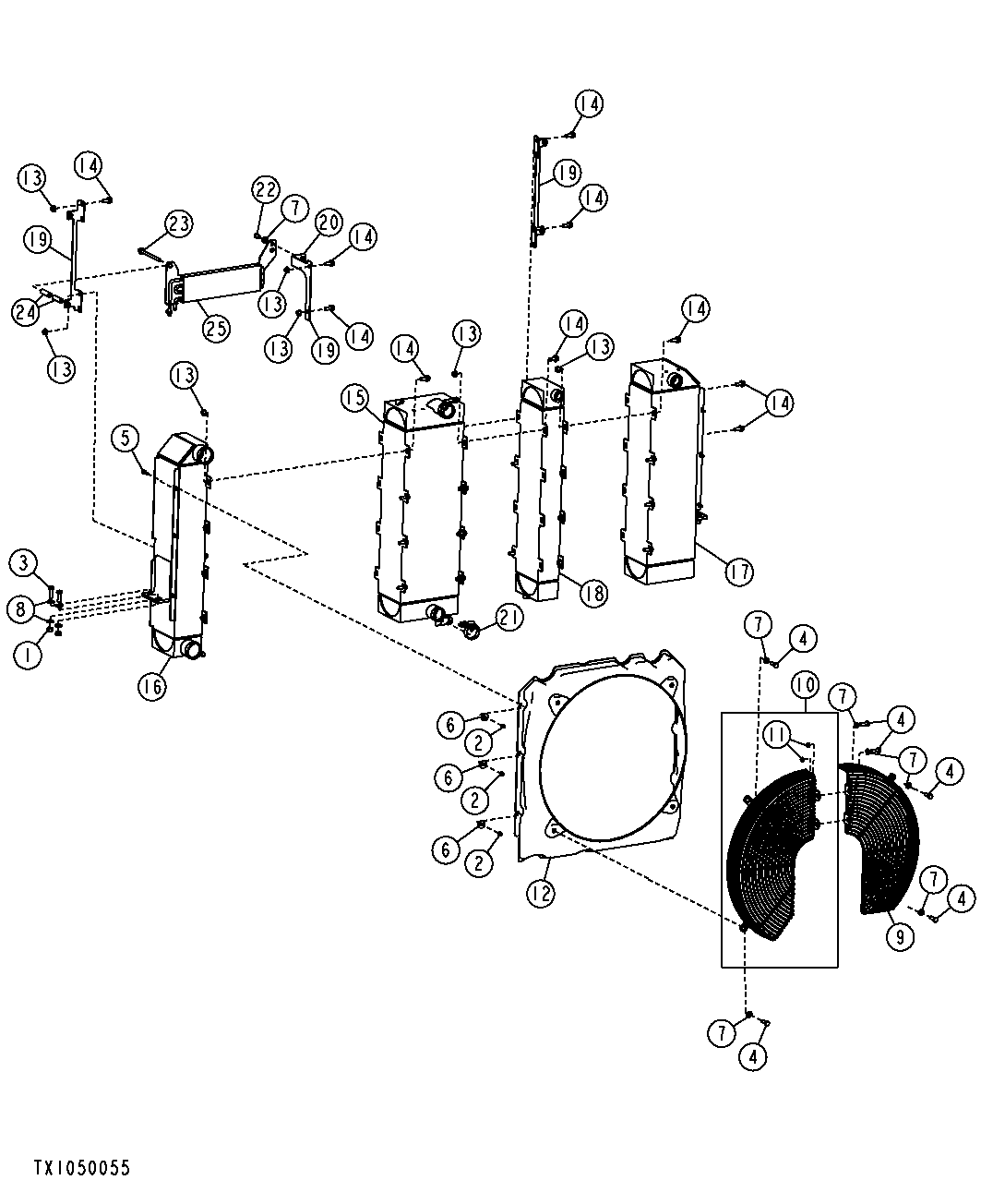

Radiator and Fan Shroud (Engine 6068HT067) (172185 - )
