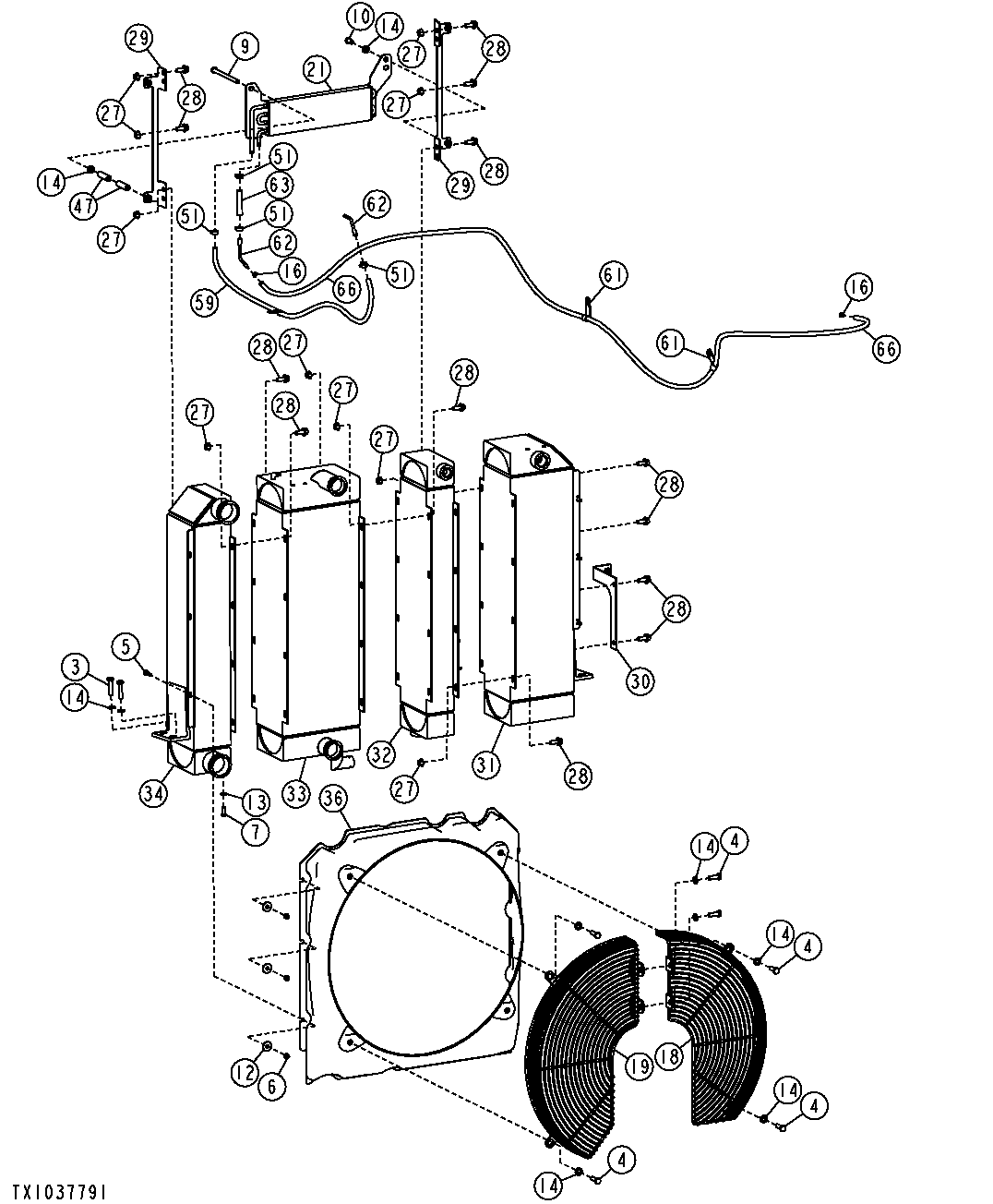

Radiator and Fan Shroud (Engine 6068HT067) ( - 172184)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
3	19M7572	4	Cap Screw	M10 X 45
4	19M7662	6	Cap Screw	M10 X 30
5	19M7863	6	Screw	M6 X 25
6	14M7397	6	Lock Nut	M6
7	19M7881	1	Screw	M8 X 20
9	19M8003	1	Cap Screw	M10 X 140
10	19M8324	1	Cap Screw	M10 X 16
12	24M7024	6	Washer	9 X 28 X 3 mm
13	24M7238	3	Washer	8.700 X 17 X 2 mm
14	24M7239	12	Washer	10.700 X 21 X 2.500 mm
16	AR48236	2	Clamp	-
18	AT196816	1	Guard	-
19	AT196817	1	Guard	-
21	AT199908	1	Fuel Cooler	-
27	14M7296	24	Flange Nut	M10
28	19M7785	24	Screw	M10 X 25
29	AT347540	2	Bracket	-
30	AT347541	1	Bracket	-
31	AT343148	1	Heat Exchanger	Hydraulic
32	AT343445	1	Oil Cooler	Transmission
33	AT343027	1	Radiator	-
34	AT343128	1	Heat Exchanger	-
36	AT343494	1	Shroud	-
47	L3483N	2	Bushing	-
51	R97021	4	Clamp	-
59	-	1	Part 26	(MAKE FROM TY22503) (CTL 3.9 ft.)
61	T237868	2	Clamp	-
62	T238878	2	Fuel Line	Leak Off
63	-	1	Part 29	(MAKE FROM M87571) (CTL 0.25 ft.)
66	-	1	Part 30	(MAKE FROM TY22559) (CTL 11.5 ft.)

Radiator and Fan Shroud (Engine 6068HT067) ( - 172184)
