Открытый узел

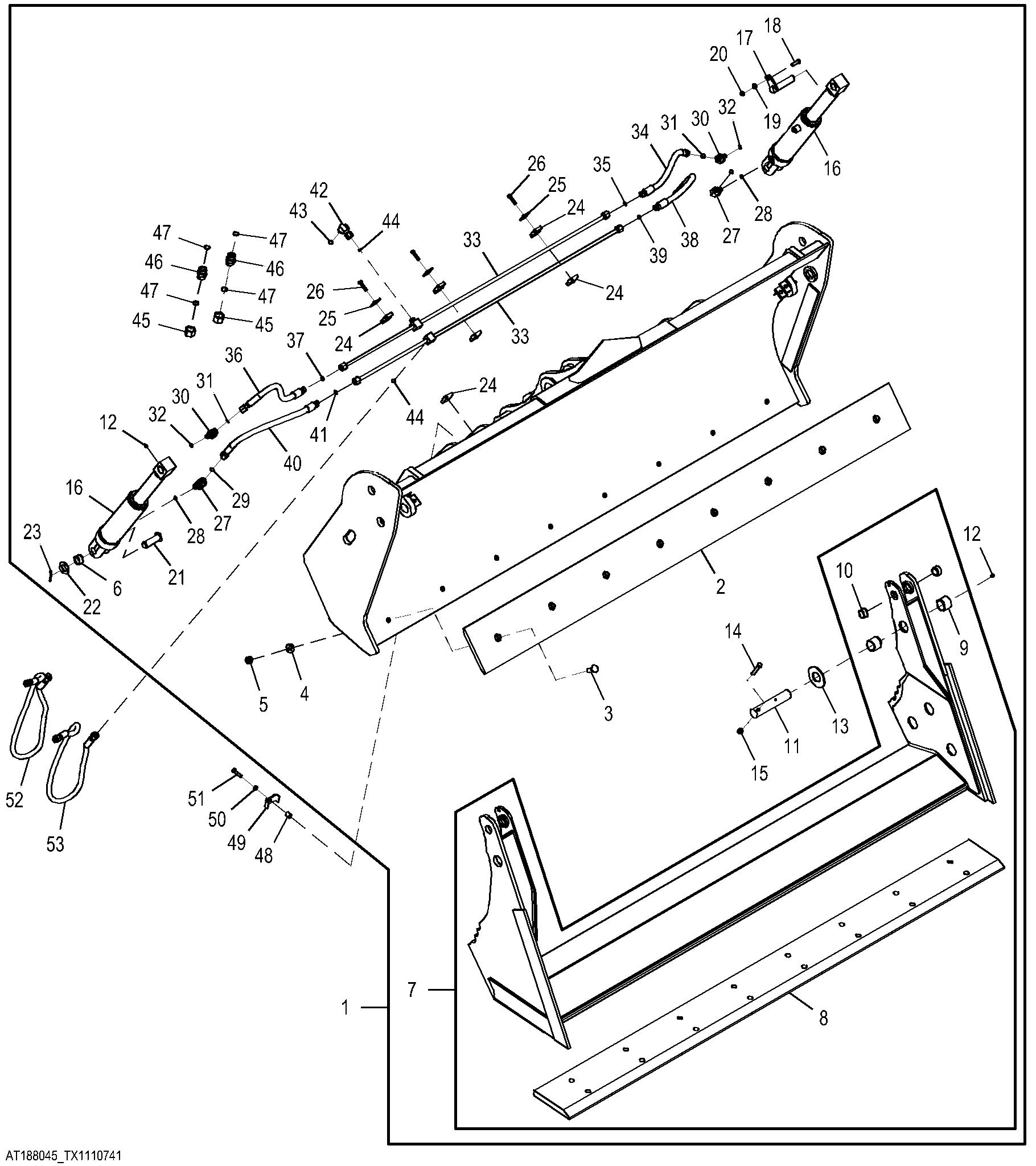

Multipurpose Loader Bucket 1.06 m³ (1.39 yd³)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT188053	1	Loader Bucket	NLA
2	T143804	1	Cutting Edge	-
3	09H1776	8	Bolt	5/8" X 1-3/4"
4	24M7241	8	Washer	17 X 34 X 4 mm
5	14H1039	8	Nut	5/8"
6	T166433	1	Bushing	-
7	AT189533	1	Hinge	-
8	T128539	1	Dura-Max Cutting Edge	-
9	T128533	2	Bushing	-
10	T166433	2	Bushing	-
11	T167059	2	Pin	-
12	JD7844	4	Lubrication Fitting	-
13	24H1554	2	Washer	1-5/8" X 3-1/2" X 0.180"
14	19H2106	2	Cap Screw	7/16" X 2-3/4"
15	K40006	2	Lock Nut	-
16	AH210737	2	Hydraulic Cylinder	Components On Separate Page
17	AT190900	2	Pin	-
18	19H3239	2	Cap Screw	3/8" X 1-1/4"
19	24M7239	2	Washer	10.700 X 21 X 2.500 mm
20	T54568	2	Lock Nut	-
21	T191318	2	Pin Fastener	-
22	24H1138	2	Washer	1-1/16" X 2" X 0.134"
23	11M7030	2	Cotter Pin	5 X 40 mm
24	H135156	6	Clamp	-
25	H121168	3	Plate	-
26	19H3552	3	Cap Screw	5/16" X 1-1/2"
27	38H1314	1	Elbow Fitting	-
28	R26448	1	O-Ring	11.887 X 1.981 mm (0.468" X 5/64")
29	T77857	1	O-Ring	12.421 X 1.778 mm (0.489" X 0.070")
30	38H1521	1	Elbow Fitting	-
31	T77857	1	O-Ring	12.421 X 1.778 mm (0.489" X 0.070")
32	R26448	1	O-Ring	11.887 X 1.981 mm (0.468" X 5/64")
33	AT448012	2	Tube	SUB FOR AT189694
34	AT189822	1	Hydraulic Hose	Fabricate
35	T77857	1	O-Ring	12.421 X 1.778 mm (0.489" X 0.070")
36	AT189822	1	Hydraulic Hose	Fabricate
37	T77857	1	O-Ring	12.421 X 1.778 mm (0.489" X 0.070")
38	AT190701	1	Hydraulic Hose	Fabricate
39	T77857	1	O-Ring	12.421 X 1.778 mm (0.489" X 0.070")
40	AT190701	1	Hydraulic Hose	Fabricate
41	T77857	1	O-Ring	12.421 X 1.778 mm (0.489" X 0.070")
42	38H1095	1	Elbow Fitting	-
43	T77857	1	O-Ring	12.421 X 1.778 mm (0.489" X 0.070")
44	T77857	2	O-Ring	12.421 X 1.778 mm (0.489" X 0.070")
45	38H1356	2	Tube Nut	-
46	38H1272	1	Union Fitting	-
47	T77858	2	O-Ring	18.771 X 1.778 mm (0.739" X 0.070")
48	28H1697	1	Spacer	0.493" X 0.675" X 3/4"
49	U40398	1	Clamp	-
50	24M7106	1	Washer	10 X 18 X 2.500 mm
51	19H2633	1	Cap Screw	3/8" X 1-1/2"
52	AT142403	1	Hydraulic Hose	-
53	AT142403	1	Hydraulic Hose	-
54	38H1474	1	Reducer	Not Illustrated

Multipurpose Loader Bucket 1.06 m³ (1.39 yd³)

Нет текстового описания
