Hood & Engine Side Panels (Engine 6068TT061-)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7402	1	Cap Screw	M10 X 25
2	24M7239	9	Washer	10.700 X 21 X 2.500 mm
3	19M8637	4	Cap Screw	M10 X 40
4	AT196879	1	Hood	Stationary
5	19M8637	4	Cap Screw	M10 X 40
6	AT196619	1	Support	-
7	14H1047	1	Nut	7/16"
8	T105740	1	Washer	-
9	T188967	1	Bracket	Striker Bolt
10	AR91896	1	Striker	-
11	AT196358	1	Latch	-
12	T187954	1	Bracket	-
13	19M7077	18	Cap Screw	M6 X 20
14	24M7139	54	Washer	6.400 X 18 X 1.600 mm
15	19M7933	4	Cap Screw	M6 X 25
16	T188642	1	Grommet	-
17	AT199612	1	Cover	RH
18	AT199613	1	Cover	LH
19	T190549	10	Nut	Clamp-On
20	AT196308	1	Hood	See DTAC Solution 100643, NLA, ORDER AT344331
20	AT344331	1	Hood	Not Illustrated
21	19M8477	8	Cap Screw	M6 X 40
22	19M9100	6	Screw	M6 X 50
23	14M7272	12	Nut	M6
24	T184393	1	Guide	LH
25	T165976	1	Guide	RH
26	T165916	1	Louver	LH
27	T165915	1	Louver	RH
28	21M7246	8	Screw	M6 X 16
29	19M8425	12	Cap Screw	M6 X 16
30	24M7250	4	Washer	6.400 X 17 X 3 mm
31	T165978	1	Guide	-
32	T255487	1	Bracket	LH, SUB FOR T184788
33	T255486	1	Bracket	RH, SUB FOR T184787
34	AT189661	1	Bar	-
35	24M7047	3	Washer	13 X 24 X 2.500 mm
36	T165981	1	Compression Spring	-
37	R26871	2	Snap Ring	-
38	T165977	4	Extension Spring	-
39	AT311378	1	Gas Operated Cylinder	-
40	AT196425	1	Strap	RH
41	28H3359	2	Washer	0.269" X 0.405" X 7/32"
42	T190200	1	Strap	LH
43	T165975	2	Bolt	-
44	24H1236	2	Washer	13/16" X 2" X 0.149"
45	AT196307	1	Panel	LH
46	AT196306	1	Hood	RH
47	T165911	2	Bushing	-
48	AT196487	1	Pivot	LH
49	AT196373	1	Pivot	RH
50	24M7241	2	Washer	17 X 34 X 4 mm
51	14M7328	2	Lock Nut	M16

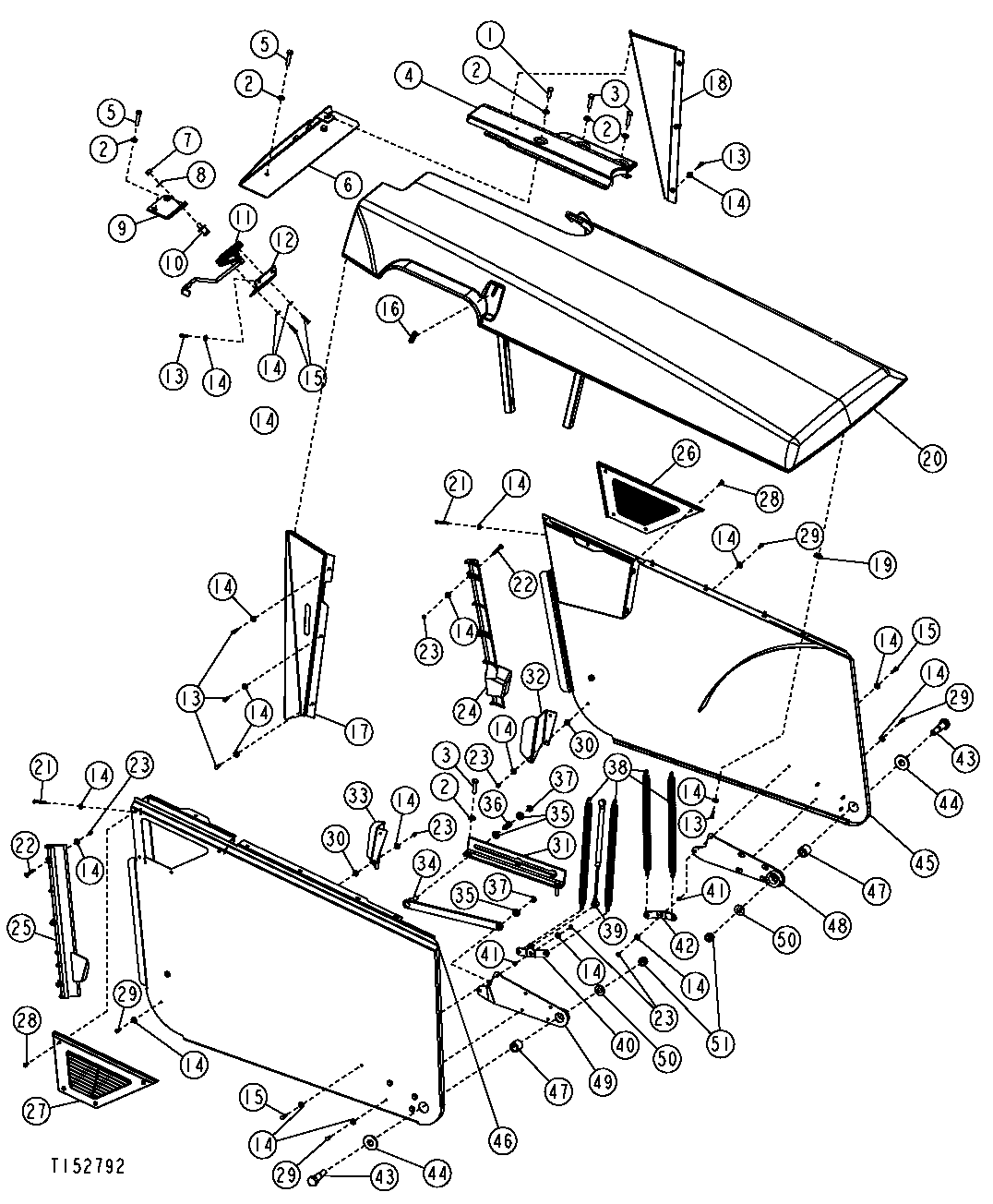

Hood & Engine Side Panels (Engine 6068TT061-)
