Cooling System Hoses and Fittings (Engine 6068HT067) (172185 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7273	1	Nut	M8
2	19M7867	1	Screw	M8 X 25
3	19M7881	1	Screw	M8 X 20
5	19M7932	5	Cap Screw	M8 X 16
7	19M8637	4	Cap Screw	M10 X 40
8	24M7238	7	Washer	8.700 X 17 X 2 mm
9	24M7239	4	Washer	10.700 X 21 X 2.500 mm
10	AR44217	1	Clamp	-
11	TY22462	2	Clamp	-
12	AT105289	2	Clamp	-
13	AT198270	4	Clamp	-
15	AT310335	1	Filler Cap	-
16	AT322957	1	Tank	-
17	AT323961	1	Adapter Fitting	-
18	51M7040	1	O-Ring	9.300 X 2.200 mm
19	AT344930	1	Bracket	-
20	AT347014	1	Air Flow Tube	-
21	TY22566	1	Bulk Hose	(CTL 6.4 ft.)
22	TY22566	1	Bulk Hose	(CTL 6.4 ft.)
23	TY22566	4	Bulk Hose	(CTL 4.7 ft.)
25	R115350	1	Grommet	-
26	R188811	1	High Pressure Hose	-
27	R97021	4	Clamp	-
28	RE56098	4	Clamp	-
29	T78606	1	Sleeve	(CTL 254 mm)
30	T174427	5	Clamp	-
31	T183887	1	Radiator Hose	-
32	T227729	1	Adapter Fitting	-
33	T230328	1	Radiator Hose	-
34	T237868	2	Clamp	-
35	T238878	2	Fuel Line	-
36	T242082	1	Hose	-
37	T242383	1	Hose	-
38	T246149	1	Hose	-
39	T251567	1	Clamp	-
40	T26955	1	Clamp	-
41	TY22503	1	Hose	(CTL 3.9 ft.)
42	M87571	1	Hose	(CTL 0.25 ft.)
43	TY22559	1	Bulk Hose	(CTL 11.5 ft.)
44	R44302	5	Tie Band	-
45	AH89557	1	Clip	-

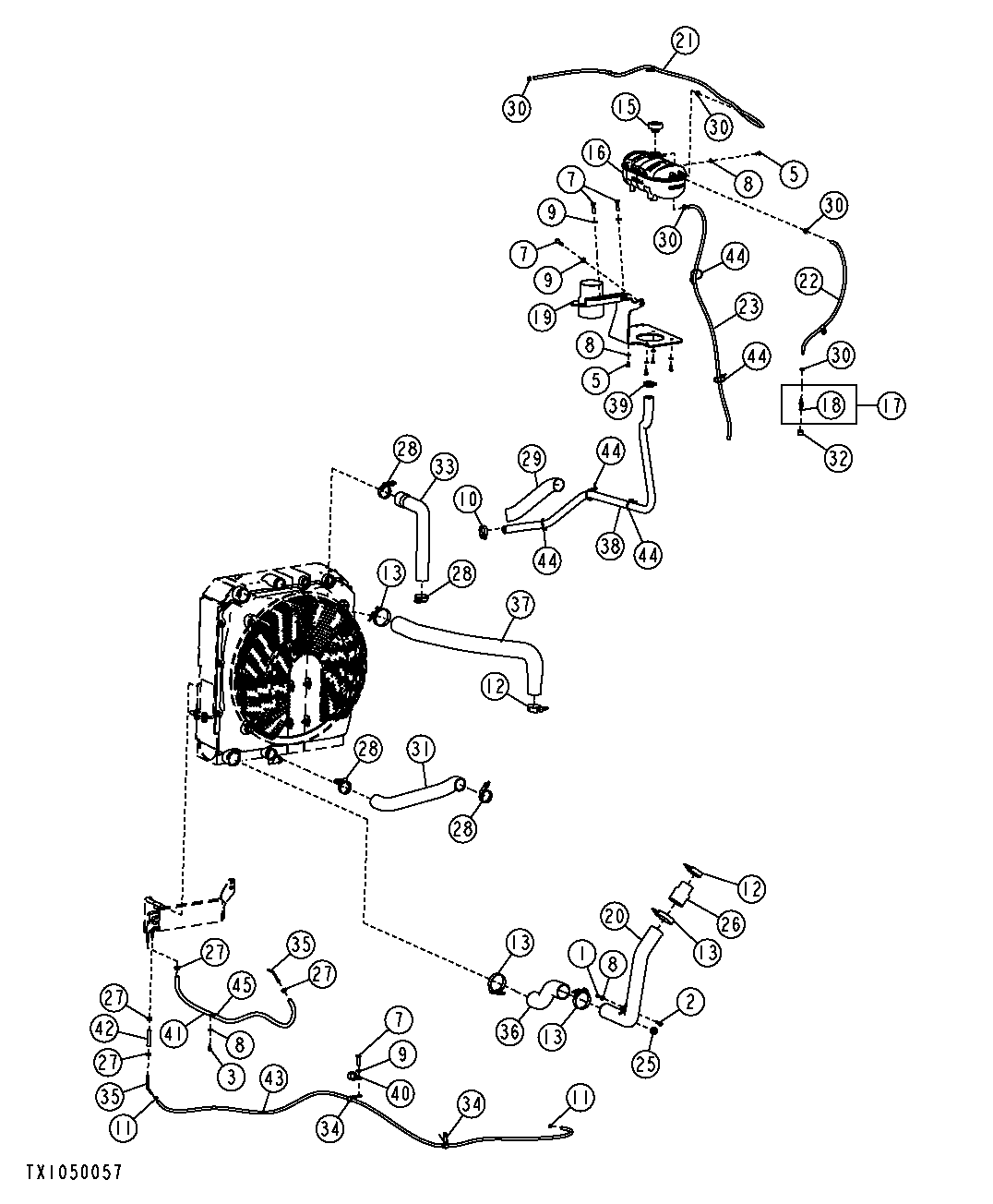

Cooling System Hoses and Fittings (Engine 6068HT067) (172185 - )

Нет текстового описания
