Cooling System Hoses and Fittings (Engine 6068HT067) ( - 172184)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7273	1	Nut	M8
6	19M7867	1	Screw	M8 X 25
7	19M7881	4	Screw	M8 X 20
8	19M7932	5	Cap Screw	M8 X 16
11	19M8637	3	Cap Screw	M10 X 40
13	24M7238	9	Washer	8.700 X 17 X 2 mm
14	24M7239	3	Washer	10.700 X 21 X 2.500 mm
15	28H3421	1	Spacer	0.493" X 0.675" X 7/16"
17	AT105289	2	Clamp	-
20	AT198270	4	Clamp	-
22	AT310335	1	Filler Cap	-
23	AT322957	1	Tank	-
24	AT323961	1	Adapter Fitting	-
25	51M7040	1	O-Ring	9.300 X 2.200 mm
37	AT344930	1	Bracket	-
40	AT347014	1	Air Flow Tube	-
41	-	1	Part 17	MAKE FROM TY24404, CTL 198.12 cm (78.000 in)
44	R44302	5	Tie Band	-
46	L154742	2	Clamp	-
48	R115350	1	Grommet	-
49	R188811	1	High Pressure Hose	-
50	R35668	1	Clamp	-
52	RE56098	4	Clamp	-
53	T153064	1	Clamp	-
54	T174427	5	Clamp	-
55	T183887	1	Radiator Hose	Lower
56	T230328	1	Radiator Hose	Upper
57	-	2	Part 28	MAKE FROM TY22566, CTL 195.07 cm (76.800 in)
58	-	1	Part 29	MAKE FROM TY22566, CTL 143.26 cm (56.400 in)
60	T237630	1	Bracket	-
64	T242082	1	Hose	-
65	T242383	1	Hose	-

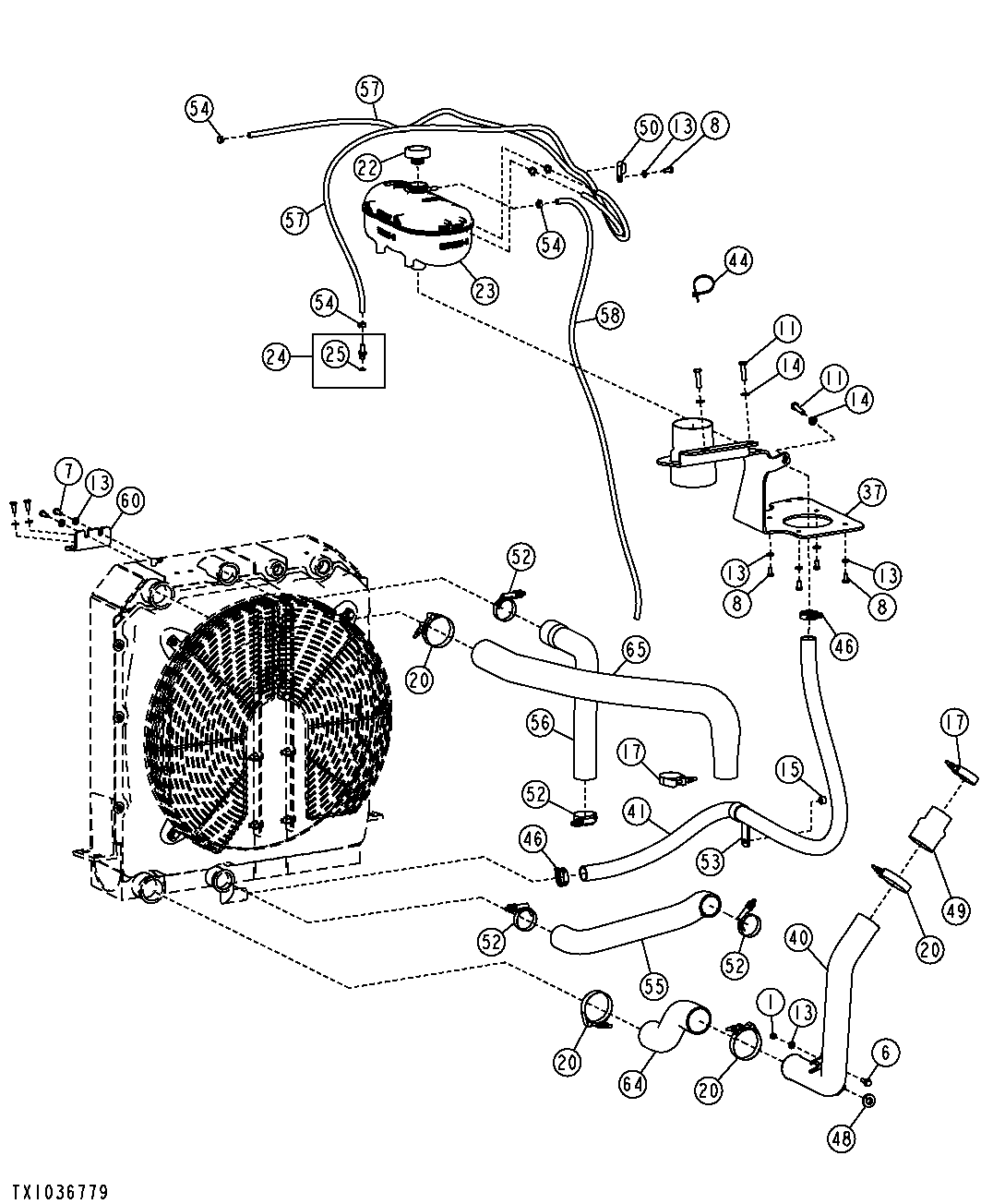

Cooling System Hoses and Fittings (Engine 6068HT067) ( - 172184)
